Sunucuları bir VLAN'a bağlama

Bu kılavuz, ağ trafiğini izole etmek ve kontrol etmek için Linux sunucularında VLAN'ların nasıl yapılandırılacağını açıklar. Aşağıdaki adımlar Ubuntu 22.04, Debian 11 ve AlmaLinux 9 / Rocky Linux 9 sistemlerini kapsar.

8021q çekirdek modülünü kontrol etme

Tüm dağıtımlarda VLAN'ları yapılandırmadan önce 8021q çekirdek modülünün yüklü olduğunu kontrol edin:

lsmod | grep 8021q

Modül yüklü değilse şu komutu çalıştırın:

sudo modprobe 8021q

Modülün kalıcı olarak yüklenmesini sağlamak için /etc/modules dosyasına ekleyin:

echo "8021q" | sudo tee -a /etc/modules

Ubuntu 22.04

Ubuntu 22.04 ağ yapılandırması için netplan kullanır.

Ağ arayüzünü belirleme

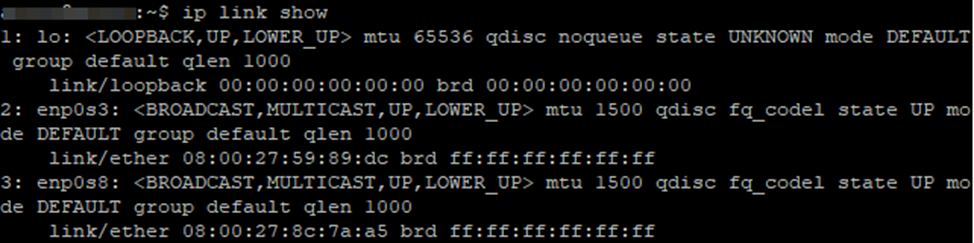

Arayüz adını bulmak için aşağıdaki komutu çalıştırın:

ip link show

Aşağıdaki örneklerde arayüz enp0s8 olarak kullanılmaktadır.

Etiketsiz bir access port için ağ yapılandırması

Bu bölümde, bir VLAN alt arayüzü oluşturmadan fiziksel arayüze doğrudan statik bir IP adresi atanması açıklanmaktadır.

Netplan yapılandırma dosyasını açın:

sudo nano /etc/netplan/*.yaml

Aşağıdaki yapılandırmayı ekleyin. Her sunucuda farklı IP adresleri kullanın:

Sunucu 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.1/24
      routes:
        - to: default
          via: 192.168.1.254

Sunucu 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.2/24
      routes:
        - to: default
          via: 192.168.1.254

Uygulamadan önce yapılandırmayı test edin. Komut, onay için 120 saniyeye kadar bekler ve onay verilmezse yapılandırmayı otomatik olarak geri alır. Bu özellikle uzak sunucularda kullanışlıdır:

sudo netplan try

Yapılandırma geçerliyse uygulayın:

sudo netplan apply

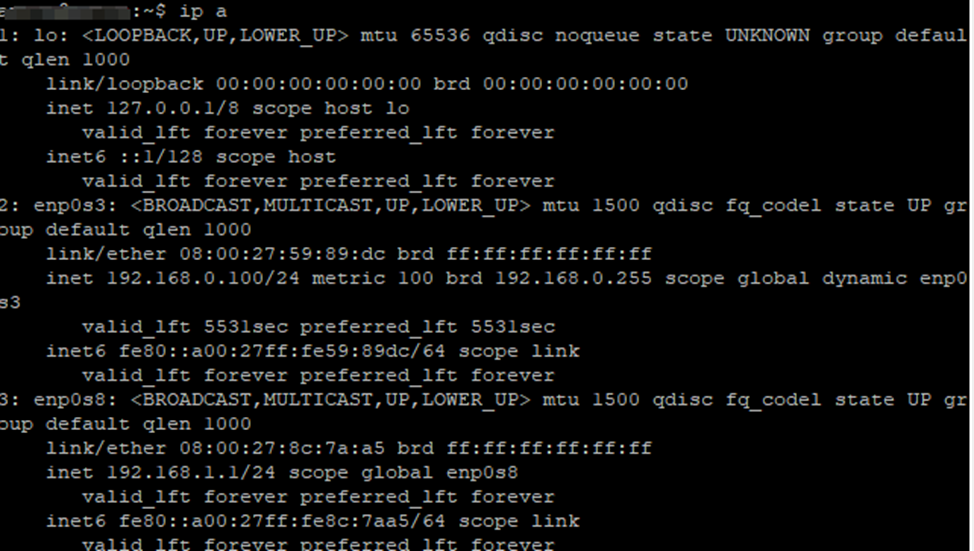

Adresin atandığını doğrulayın:

ip addr show enp0s8

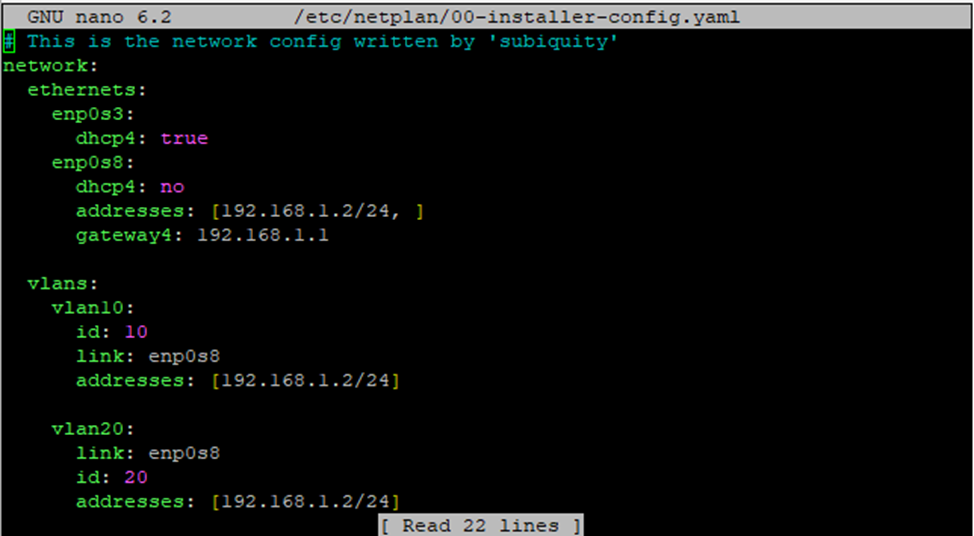

Etiketli VLAN'ları yapılandırma

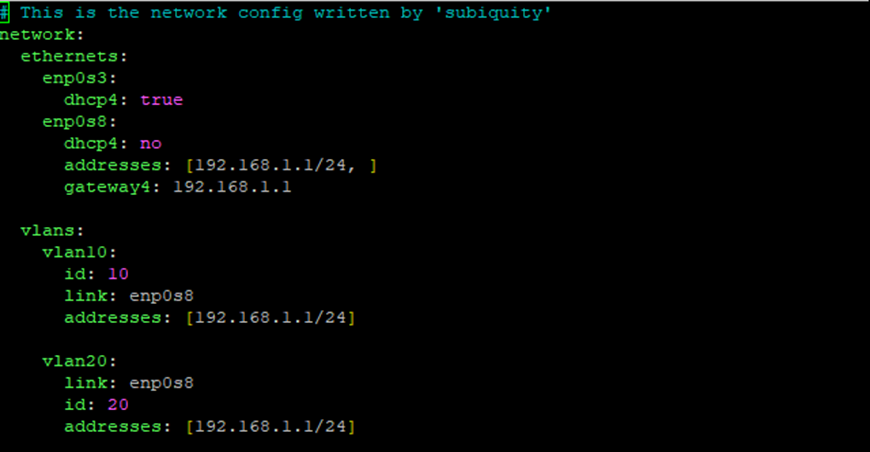

Netplan yapılandırma dosyasını açın ve VLAN arayüzlerini ekleyin. Her sunucuda ve her VLAN'da farklı IP adresleri kullanın:

Sunucu 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.1/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.1/24

Sunucu 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.2/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.2/24

Yapılandırmayı test edin ve uygulayın:

sudo netplan try
sudo netplan apply

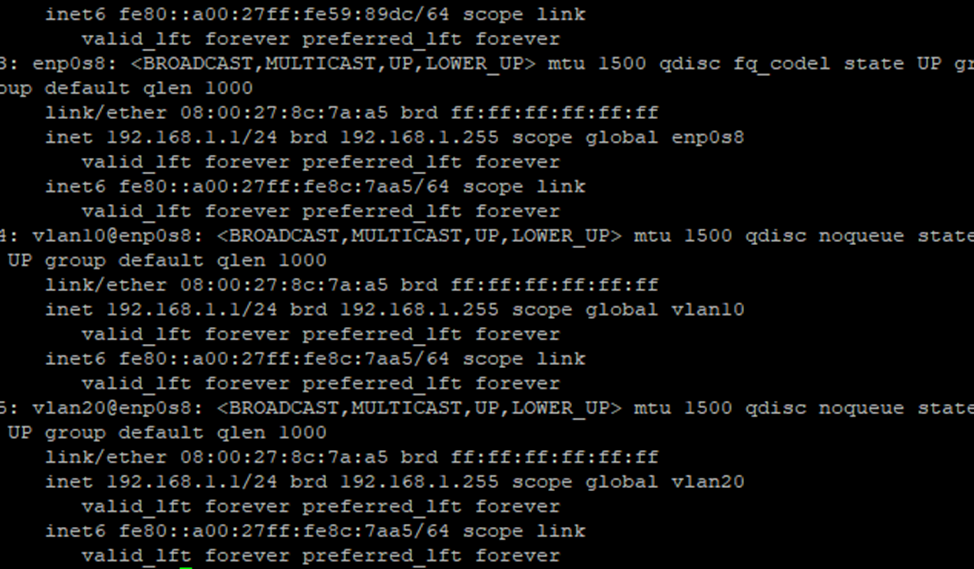

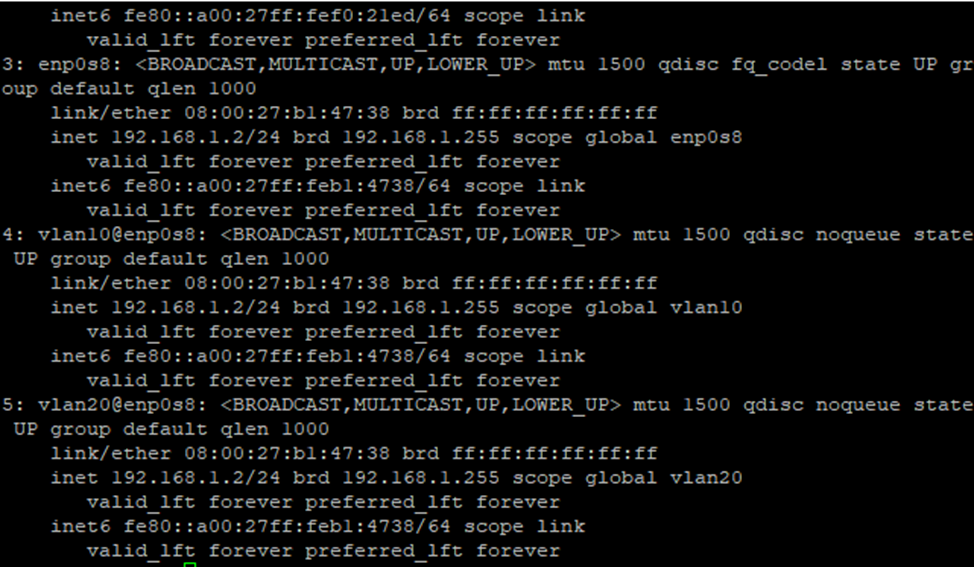

Sonucu kontrol edin:

ip addr

VLAN etiketlemenin doğru çalıştığını doğrulamak için:

ip -d link show vlan10
ip -d link show vlan20

Bağlantıyı kontrol edin:

ping 192.168.10.2
ping 192.168.20.2

Debian 11

Debian 11 ağ yapılandırması için /etc/network/interfaces dosyasını kullanır.

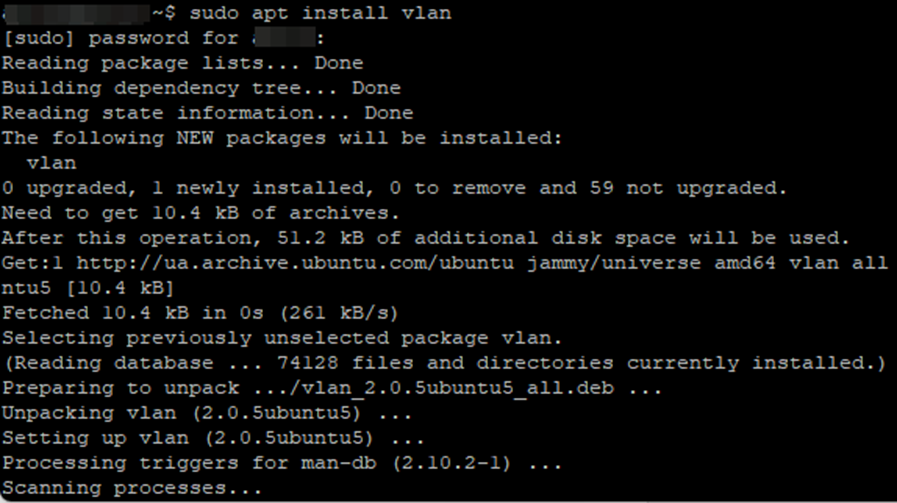

Vlan paketini yükleme

Temiz bir Debian kurulumunda VLAN arayüzlerini yapılandırmadan önce vlan paketini yükleyin:

sudo apt update
sudo apt install vlan

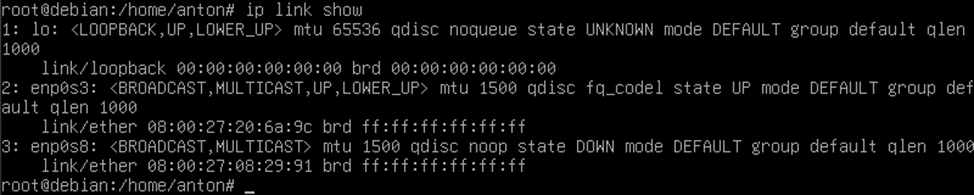

Ağ arayüzünü belirleme

ip link show

Aşağıdaki örneklerde arayüz enp0s8 olarak kullanılmaktadır.

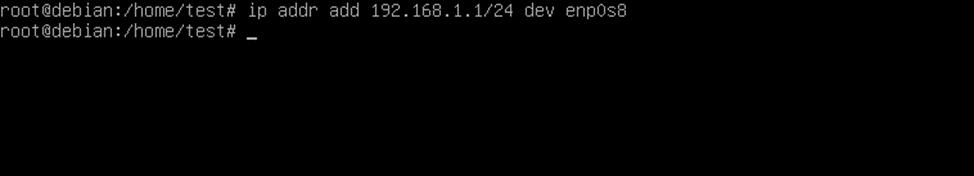

Etiketsiz bir access port için ağ yapılandırması

Bu bölümde, bir VLAN alt arayüzü oluşturmadan fiziksel arayüze doğrudan statik bir IP adresi atanması açıklanmaktadır.

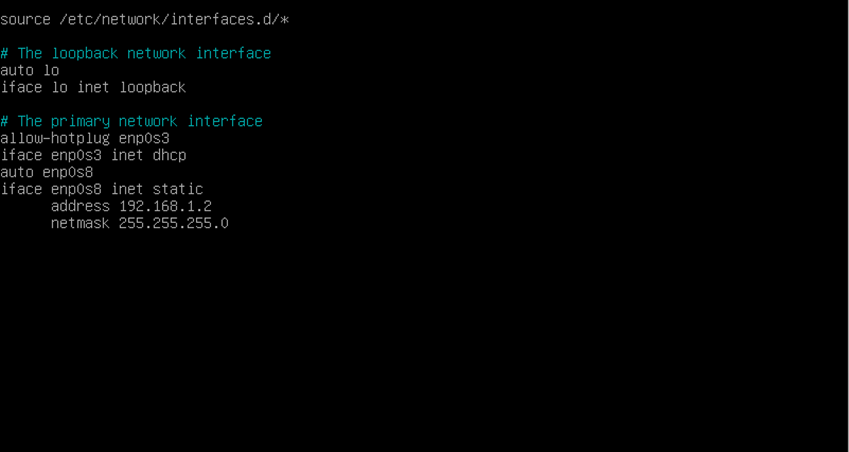

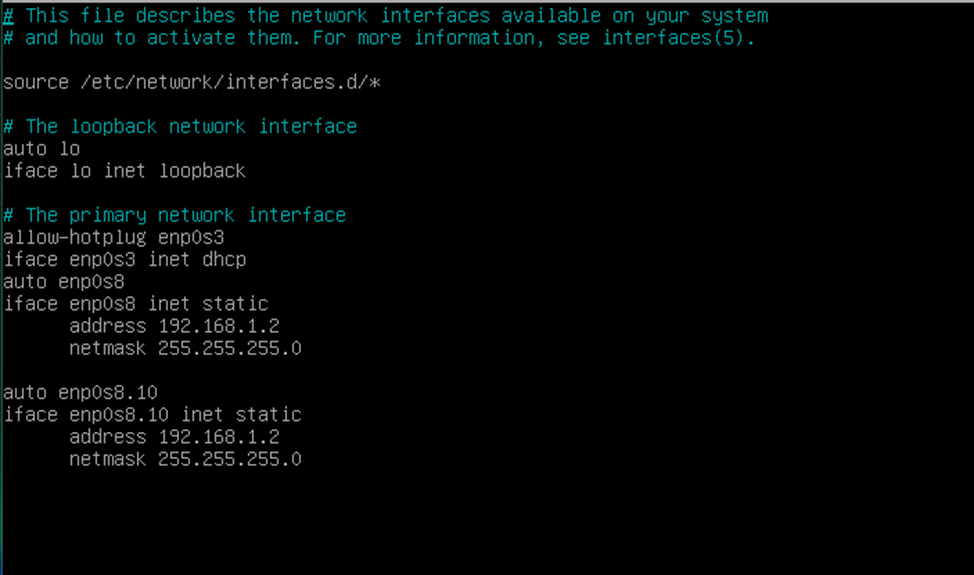

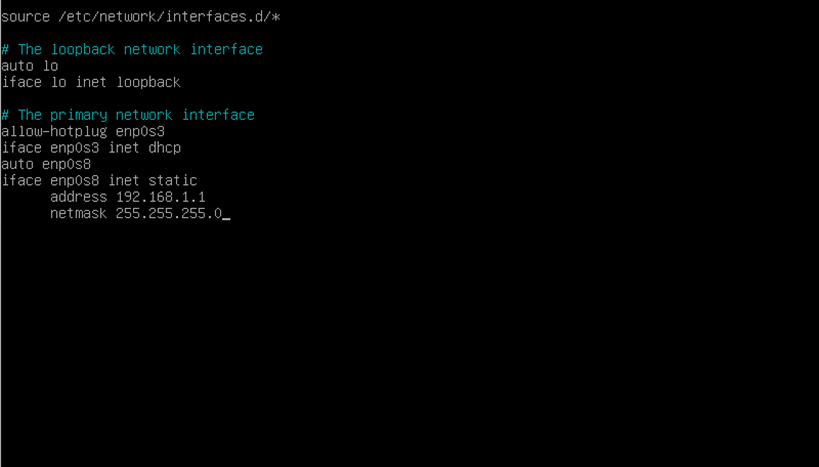

Her sunucuda /etc/network/interfaces dosyasına aşağıdakileri ekleyin.

Sunucu 1:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.1/24
    gateway 192.168.1.254

Sunucu 2:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.2/24
    gateway 192.168.1.254

Yapılandırmayı yeniden başlatmadan uygulayın:

sudo systemctl restart networking

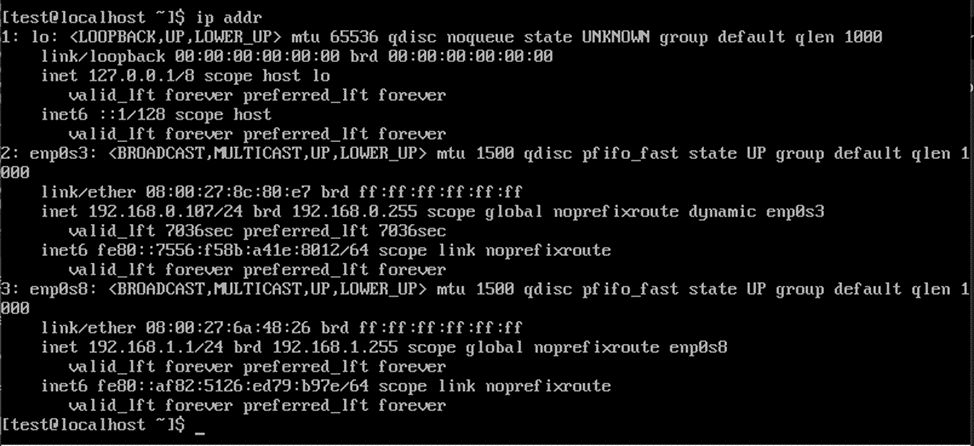

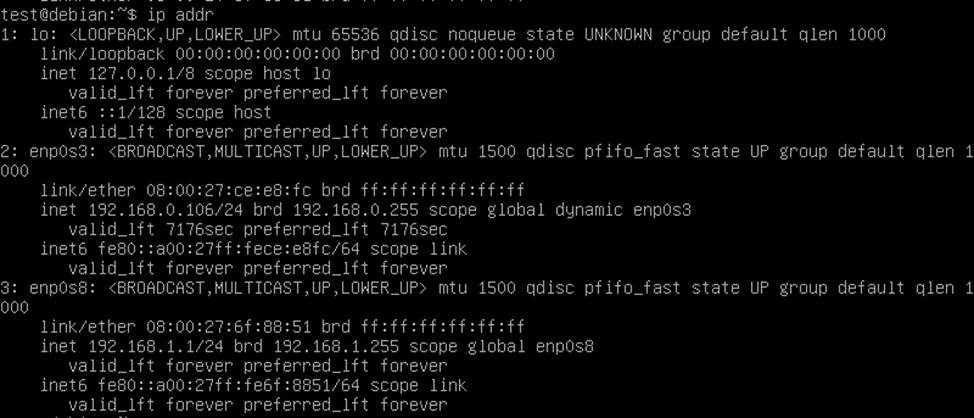

Adresin etkin olduğunu doğrulayın:

ip addr

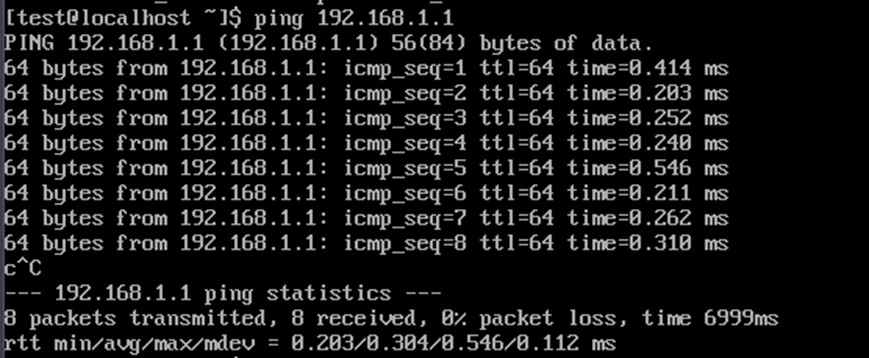

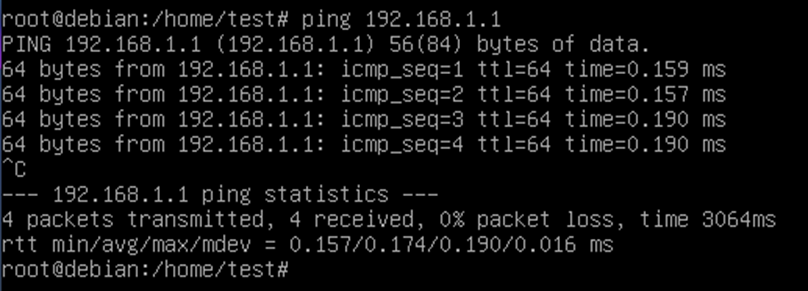

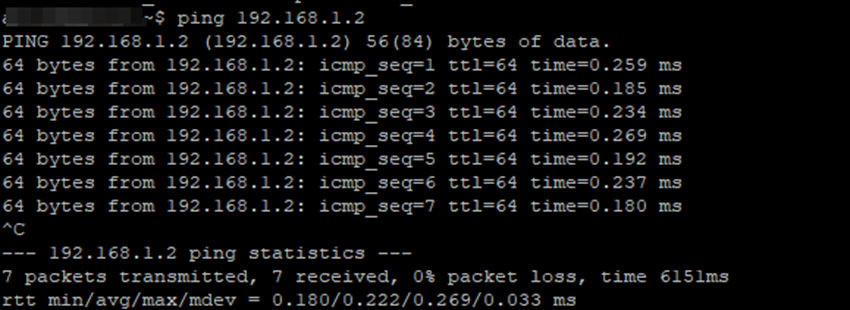

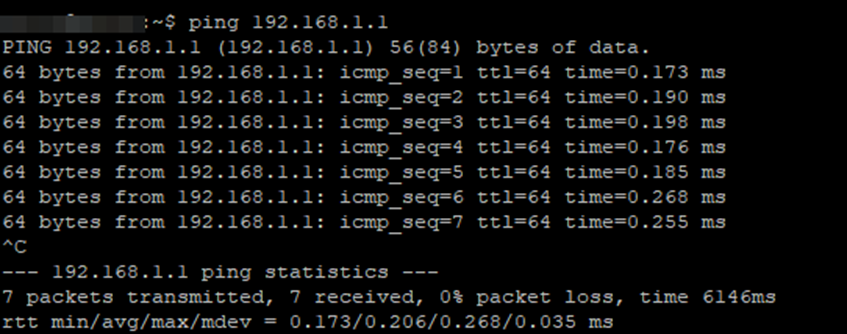

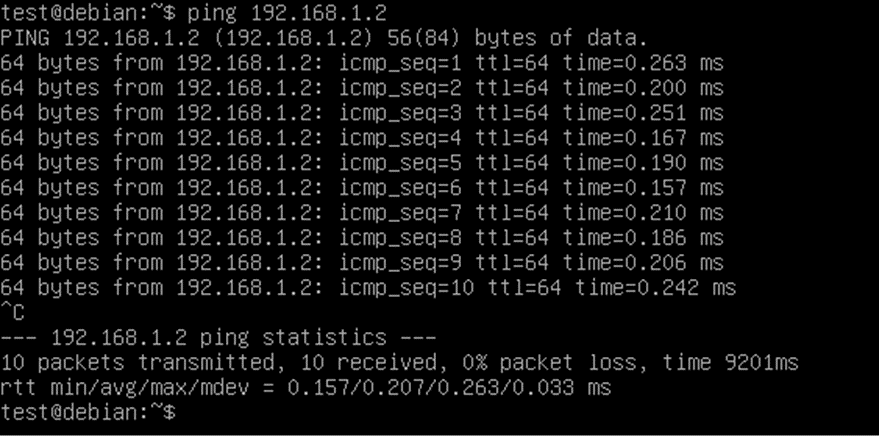

Sunucuların birbirine erişebildiğini kontrol edin:

ping 192.168.1.2

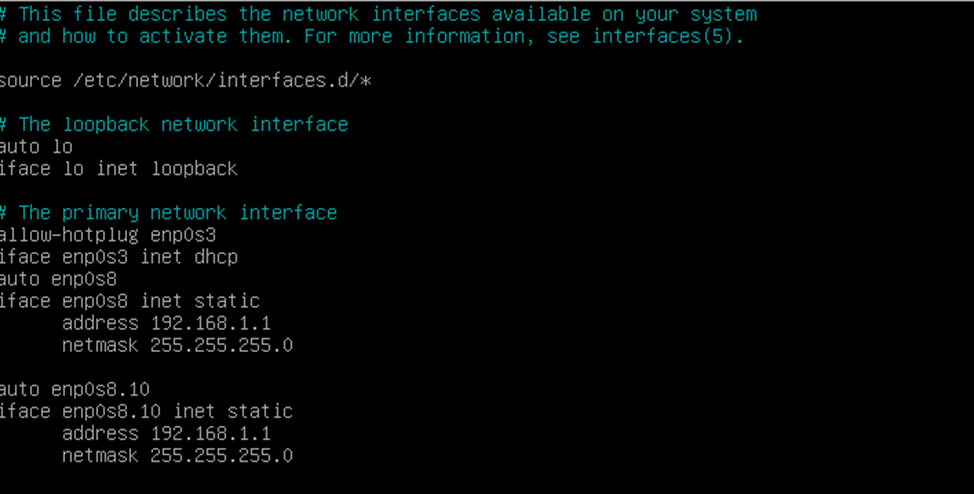

Etiketli VLAN'ları yapılandırma

Her sunucuda VLAN arayüzlerini /etc/network/interfaces dosyasına ekleyin. Her sunucuda ve her VLAN'da farklı IP adresleri kullanın.

Sunucu 1:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.1/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.1/24

Sunucu 2:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.2/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.2/24

Yapılandırmayı uygulayın:

sudo systemctl restart networking

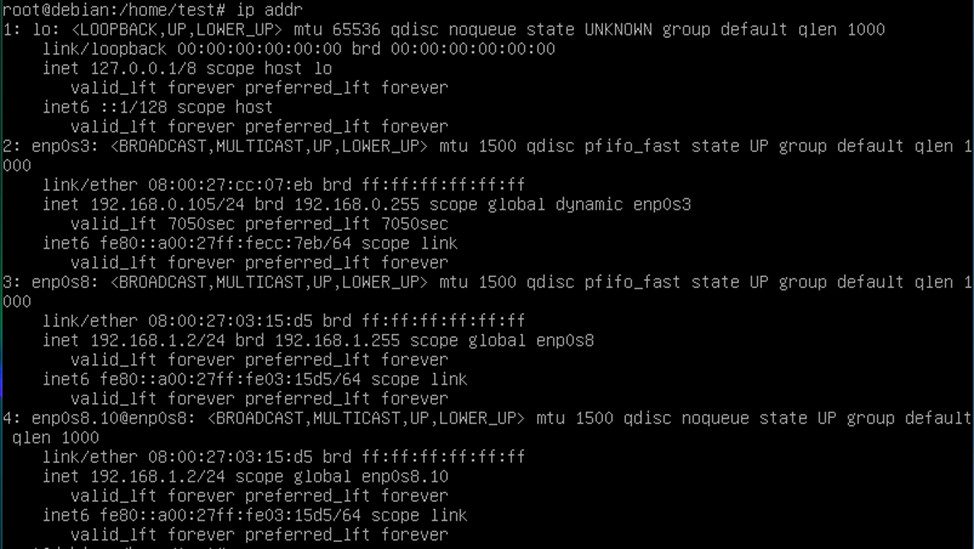

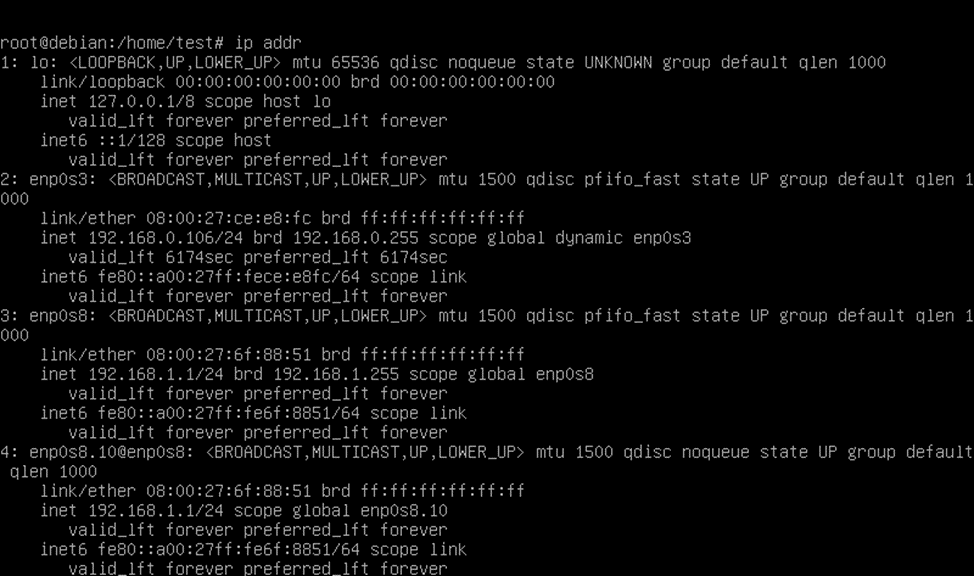

Sonucu kontrol edin:

ip addr

VLAN etiketlemenin doğru çalıştığını doğrulamak için:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Bağlantıyı kontrol edin:

ping 192.168.10.2
ping 192.168.20.2

AlmaLinux 9 / Rocky Linux 9

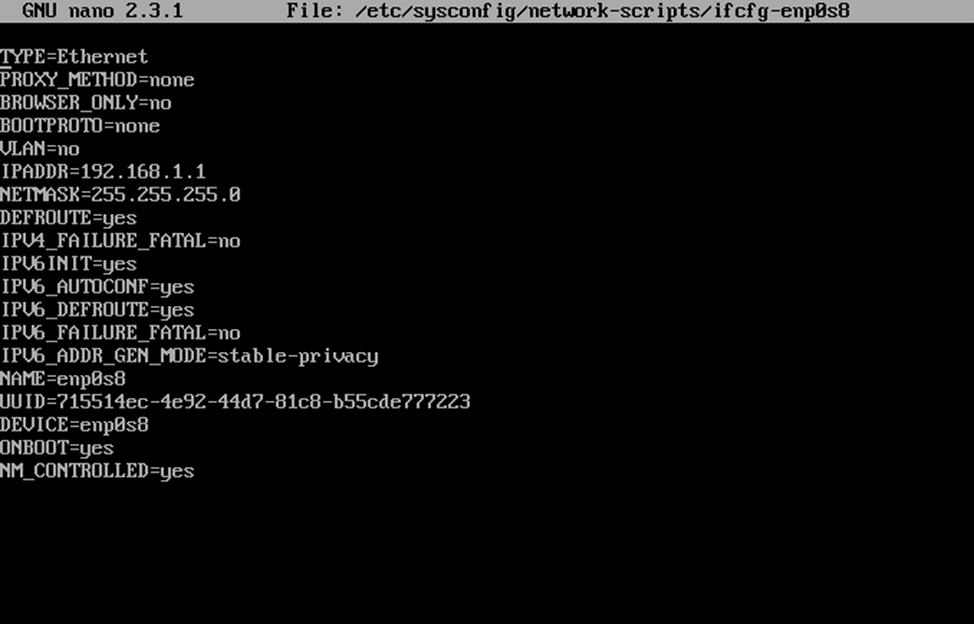

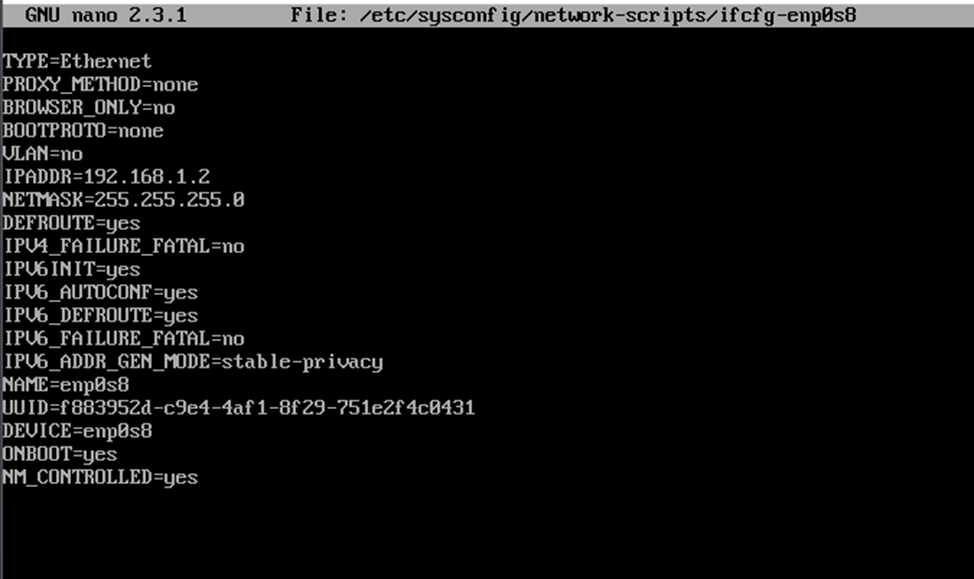

AlmaLinux 9 ve Rocky Linux 9 ağ yapılandırması için NetworkManager kullanır. Bağlantıları yönetmek için önerilen araç nmcli'dir. /etc/sysconfig/network-scripts/ tabanlı eski yöntem RHEL 9 tabanlı dağıtımlarda desteklenmez.

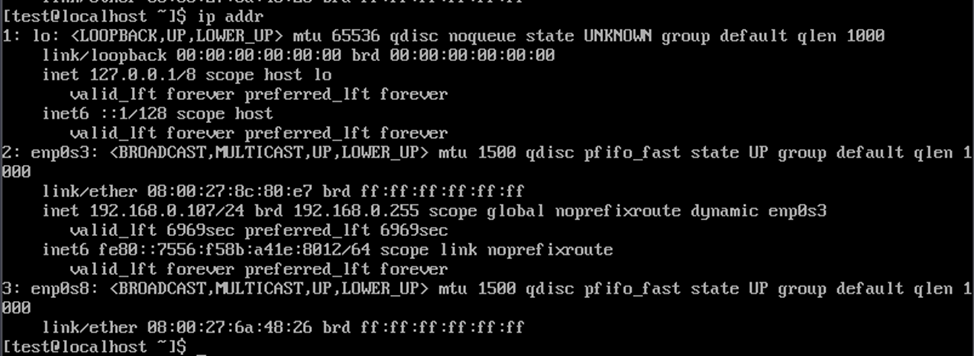

Ağ arayüzünü belirleme

nmcli device status

Aşağıdaki örneklerde arayüz enp0s8 olarak kullanılmaktadır.

Mevcut bağlantıları kontrol etme

Yeni bir bağlantı eklemeden önce arayüz için mevcut bir bağlantı profilinin olup olmadığını kontrol edin:

nmcli connection show

enp0s8 üzerinde mevcut bir profil etkinse çakışmaları önlemek için silin. Profil adını yukarıdaki çıktıda göründüğü şekilde aynen kullanın. Mevcut profil hosting sağlayıcınız veya cloud-init tarafından oluşturulduysa bu adımı atlayın:

nmcli connection delete "Wired connection 1"

Etiketsiz bir access port için ağ yapılandırması

Fiziksel arayüze statik bir IP adresi atayın.

Sunucu 1:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.1/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

Sunucu 2:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.2/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

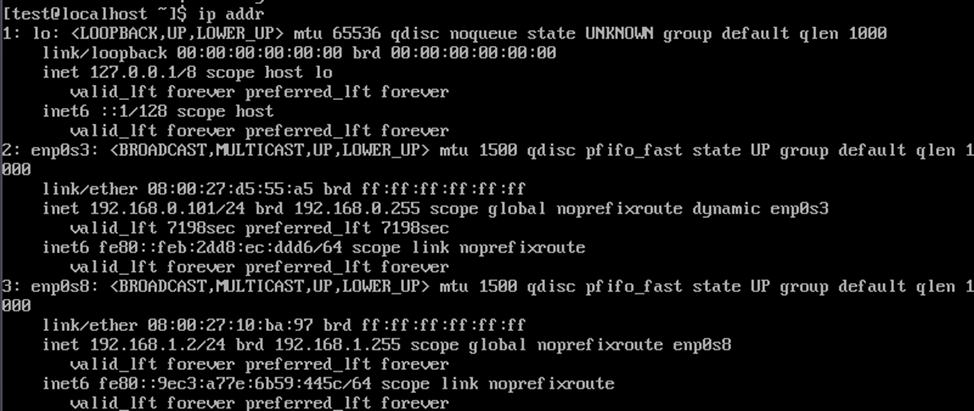

Adresin atandığını doğrulayın:

ip addr show enp0s8

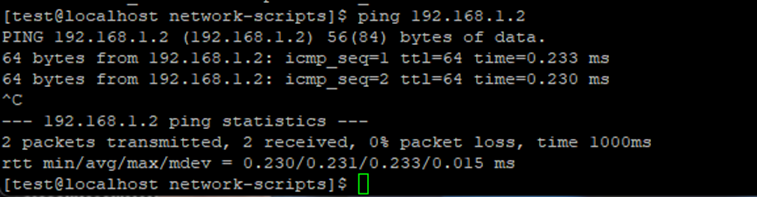

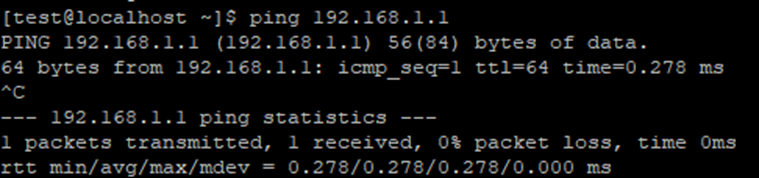

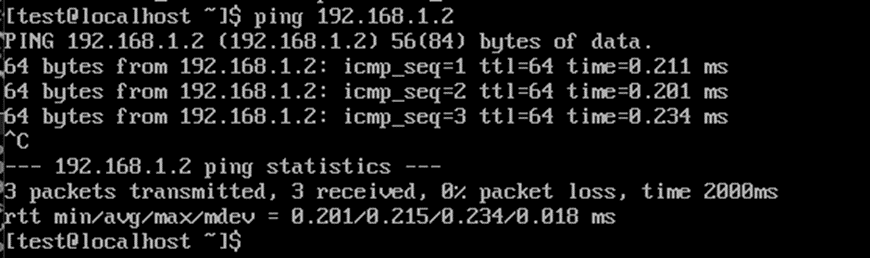

Sunucular arasındaki bağlantıyı kontrol edin:

ping 192.168.1.2

Etiketli VLAN'ları yapılandırma

Fiziksel arayüz üzerinde bir VLAN arayüzü oluşturun. Her sunucuda her VLAN için farklı IP adresleri kullanın.

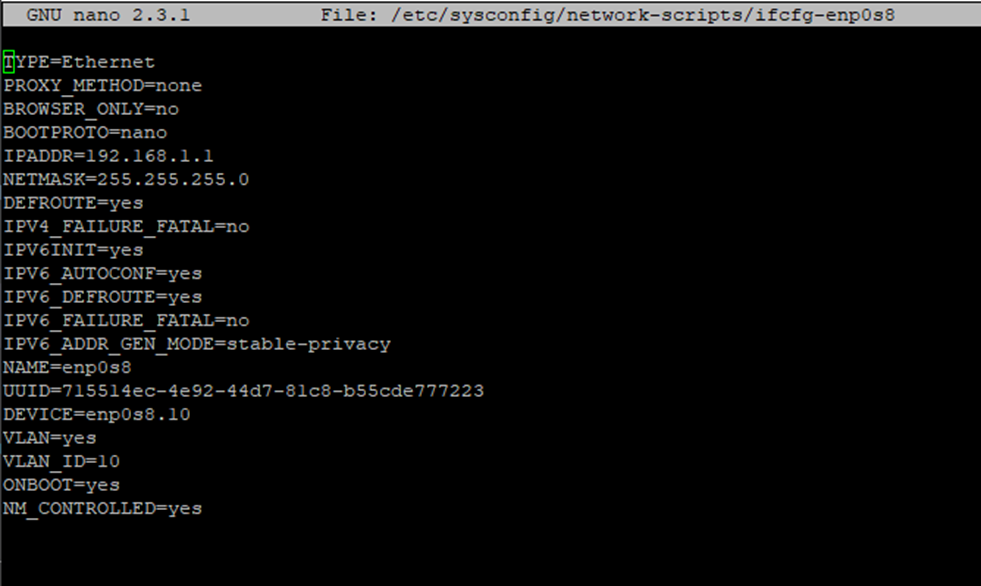

Sunucu 1:

nmcli connection add type vlan con-name vlan10 ifname
enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.1/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname
enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.1/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

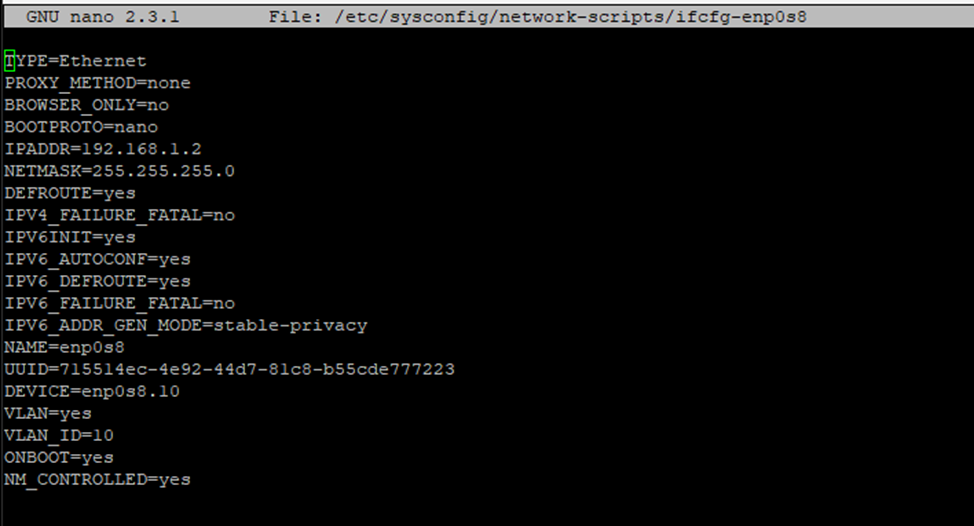

Sunucu 2:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.2/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.2/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

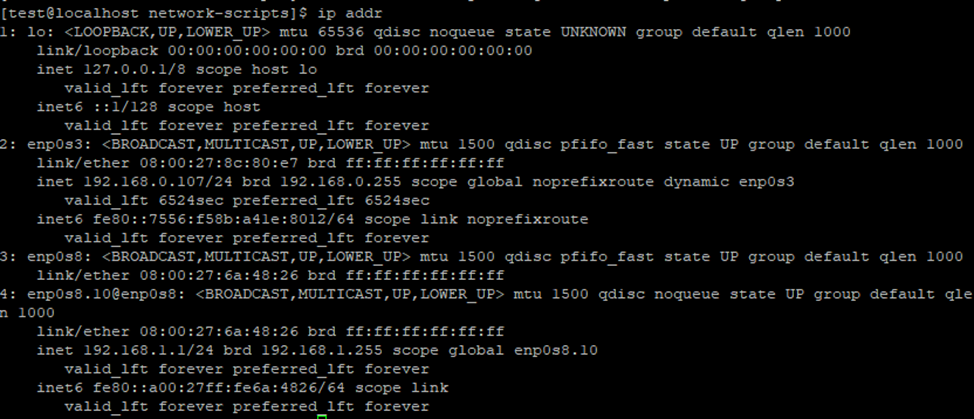

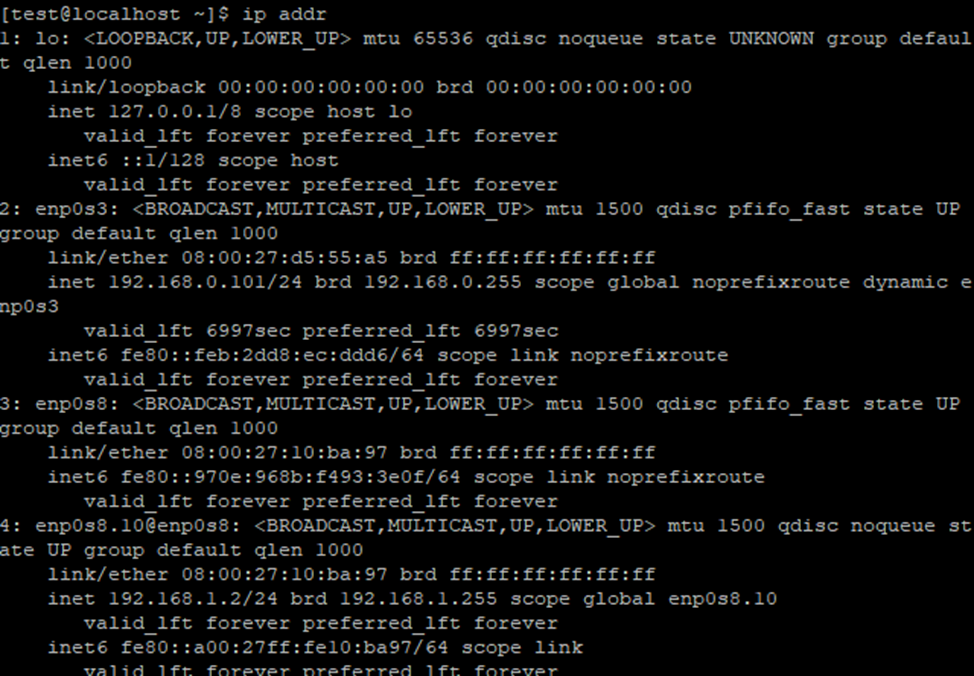

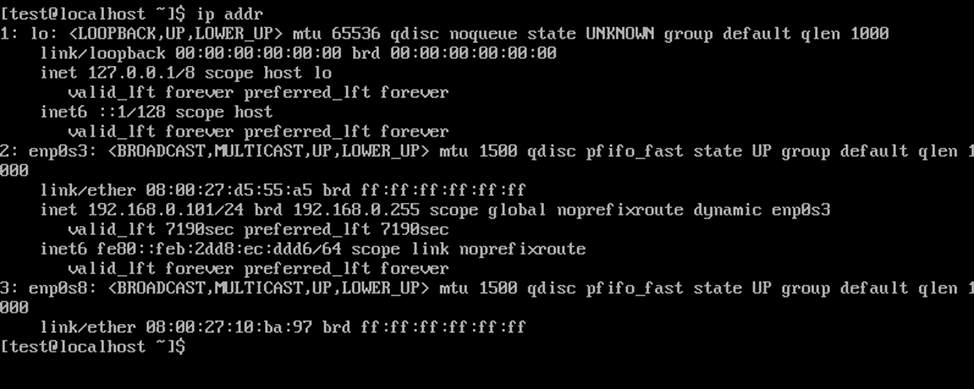

Sonucu kontrol edin:

ip addr

VLAN etiketlemenin doğru çalıştığını doğrulamak için:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Bağlantıyı kontrol edin:

ping 192.168.10.2
ping 192.168.20.2

Sorun giderme

VLAN arayüzleri görünmüyorsa veya trafik almıyorsa:

• switch portunun gerekli VLAN ID'lerine izin verdiğini kontrol edin;
• hipervizörün vSwitch'inin veya port grubunun VLAN etiketlerinin geçmesine izin verecek şekilde yapılandırıldığından emin olun;
• yapılandırmada doğru üst arayüzün belirtildiğinden emin olun;
• 8021q çekirdek modülünün yüklü olduğunu doğrulayın: lsmod | grep 8021q.
