Povezovanje strežnikov v omrežje VLAN

Ta vodič pojasnjuje, kako konfigurirati omrežja VLAN na strežnikih Linux za izolacijo in nadzor omrežnega prometa. Spodnji koraki zajemajo Ubuntu 22.04, Debian 11 ter AlmaLinux 9 / Rocky Linux 9.

Preverjanje modula jedra 8021q

Na vseh distribucijah pred konfiguracijo omrežij VLAN preverite, ali je modul jedra 8021q naložen:

lsmod | grep 8021q

Če modul ni naložen, zaženite:

sudo modprobe 8021q

Če želite, da se modul nalaga samodejno, ga dodajte v /etc/modules:

echo "8021q" | sudo tee -a /etc/modules

Ubuntu 22.04

Ubuntu 22.04 uporablja netplan za konfiguracijo omrežja.

Prepoznavanje omrežnega vmesnika

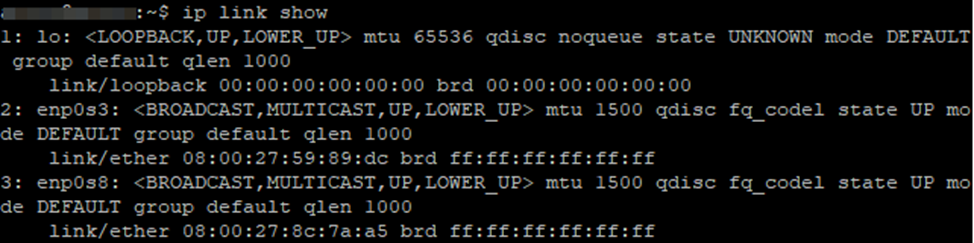

Zaženite naslednji ukaz, da ugotovite ime vmesnika:

ip link show

V spodnjih primerih je vmesnik enp0s8.

Konfiguracija omrežja za vrata access brez oznak

V tem razdelku je opisana dodelitev statičnega naslova IP neposredno fizičnemu vmesniku brez ustvarjanja podvmesnika VLAN.

Odprite konfiguracijsko datoteko netplan:

sudo nano /etc/netplan/*.yaml

Dodajte naslednjo konfiguracijo. Na vsakem strežniku uporabite različne naslove IP:

Strežnik 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.1/24
      routes:
        - to: default
          via: 192.168.1.254

Strežnik 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.2/24
      routes:
        - to: default
          via: 192.168.1.254

Pred uporabo preverite konfiguracijo. Ukaz čaka do 120 sekund na potrditev, nato pa samodejno povrne prejšnjo konfiguracijo, če ni potrjena. To je uporabno predvsem pri oddaljenih strežnikih:

sudo netplan try

Če je konfiguracija pravilna, jo uporabite:

sudo netplan apply

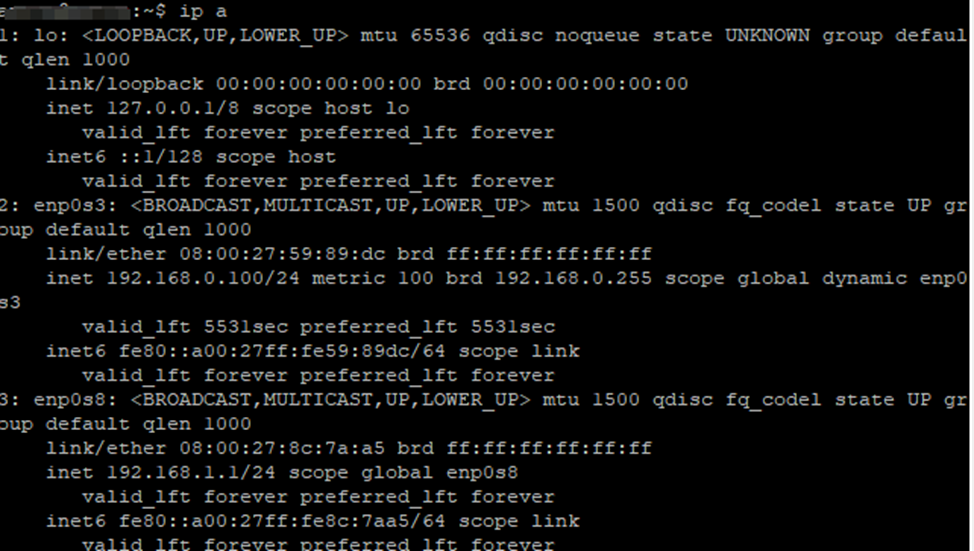

Preverite, ali je bil naslov dodeljen:

ip addr show enp0s8

Konfiguracija označenih omrežij VLAN

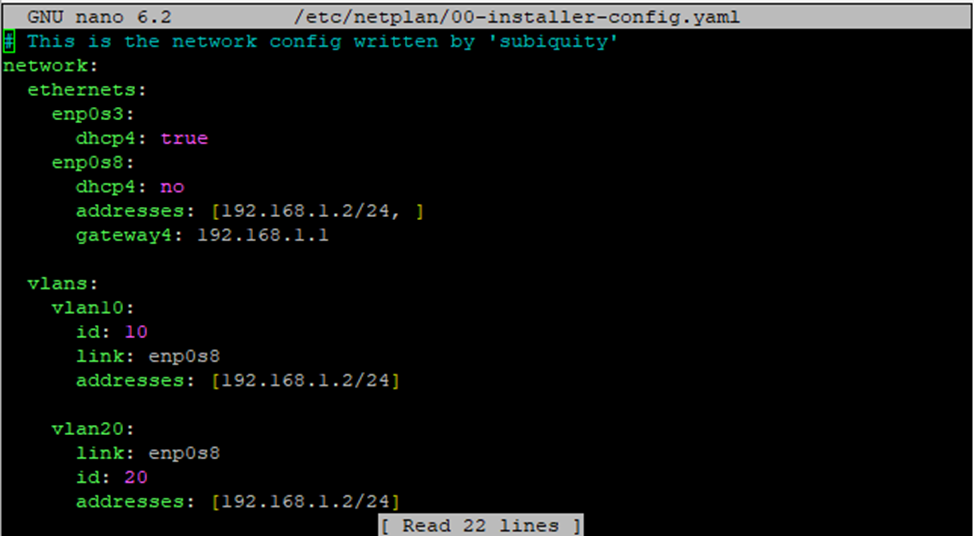

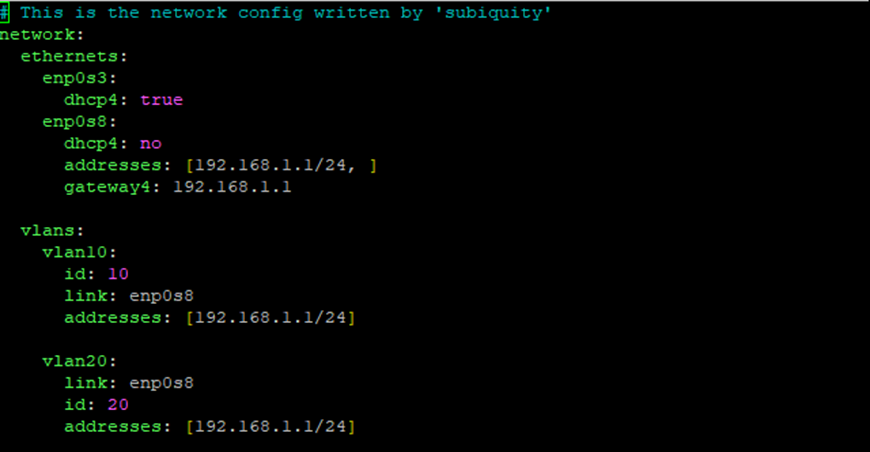

Odprite konfiguracijsko datoteko netplan in dodajte vmesnike VLAN. Za vsak strežnik in vsako omrežje VLAN uporabite različne naslove IP:

Strežnik 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.1/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.1/24

Strežnik 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.2/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.2/24

Preizkusite in uporabite konfiguracijo:

sudo netplan try
sudo netplan apply

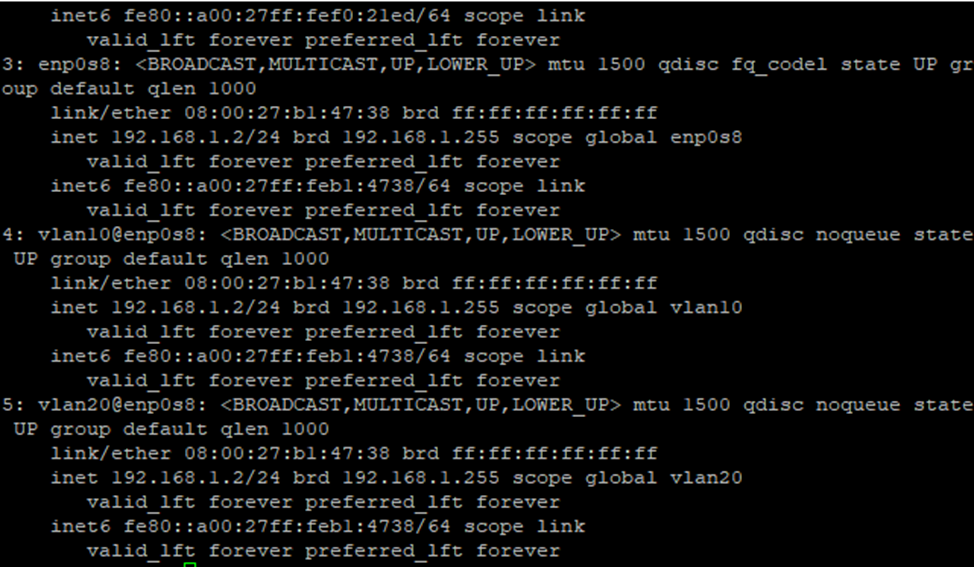

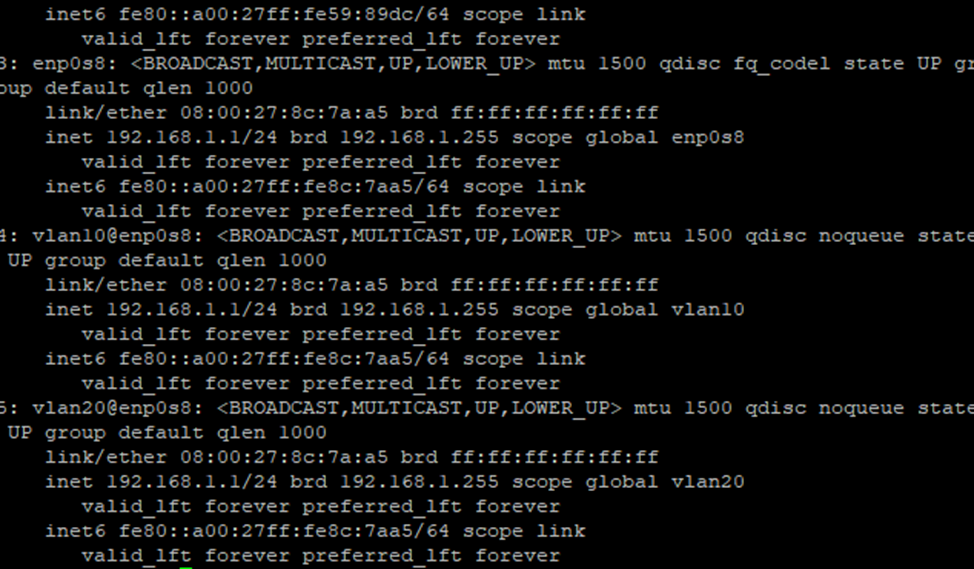

Preverite rezultat:

ip addr

Če želite preveriti, ali označevanje VLAN deluje pravilno:

ip -d link show vlan10
ip -d link show vlan20

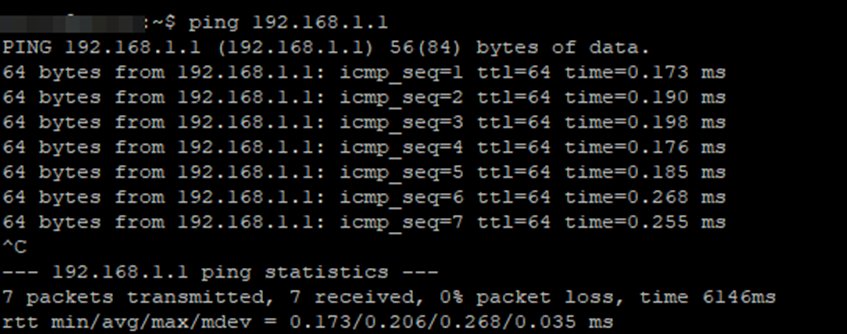

Preverite povezljivost:

ping 192.168.10.2
ping 192.168.20.2

Debian 11

Debian 11 uporablja datoteko /etc/network/interfaces za konfiguracijo omrežja.

Namestitev paketa vlan

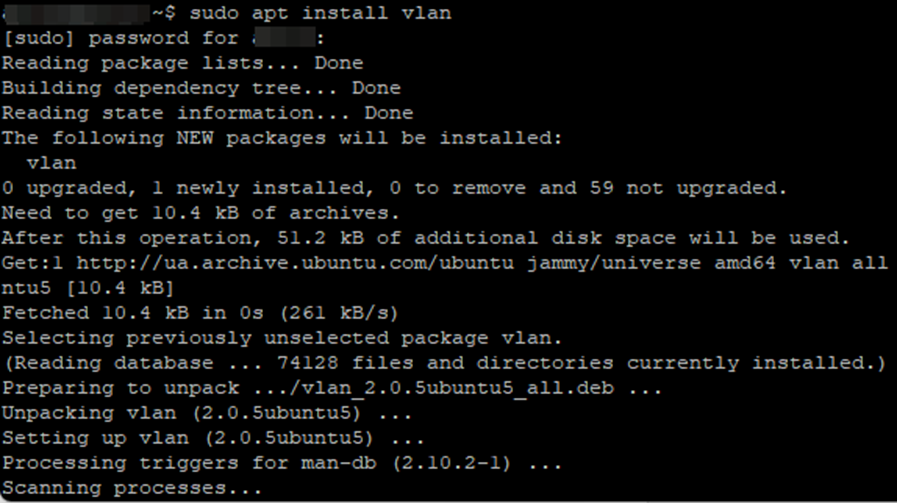

Pri čisti namestitvi Debiana pred konfiguracijo vmesnikov VLAN namestite paket vlan:

sudo apt update
sudo apt install vlan

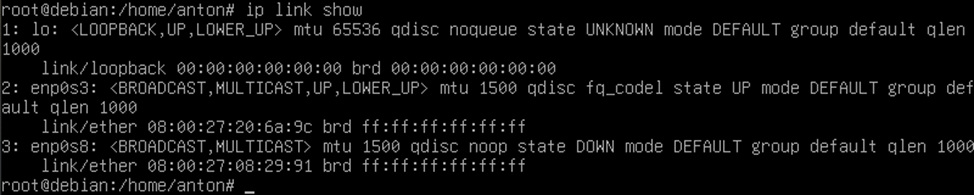

Prepoznavanje omrežnega vmesnika

ip link show

V spodnjih primerih je vmesnik enp0s8.

Konfiguracija omrežja za vrata access brez oznak

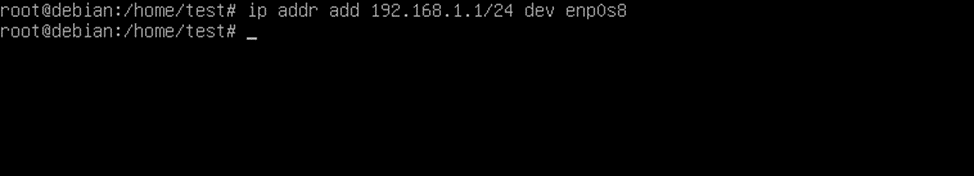

V tem razdelku je opisana dodelitev statičnega naslova IP neposredno fizičnemu vmesniku brez ustvarjanja podvmesnika VLAN.

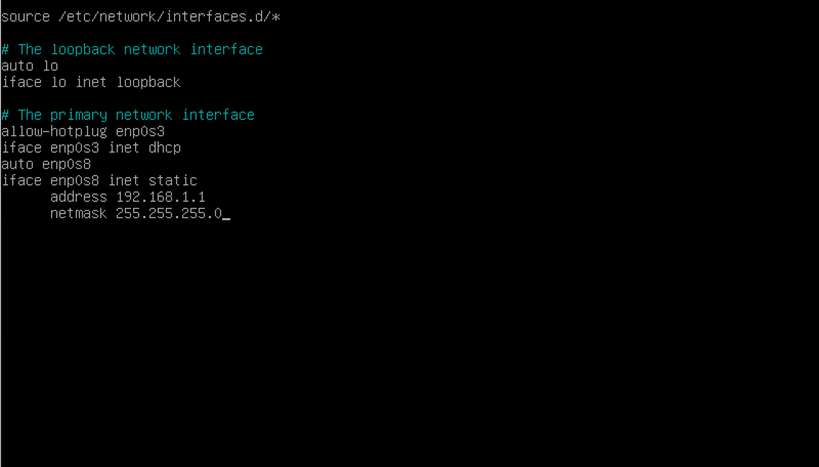

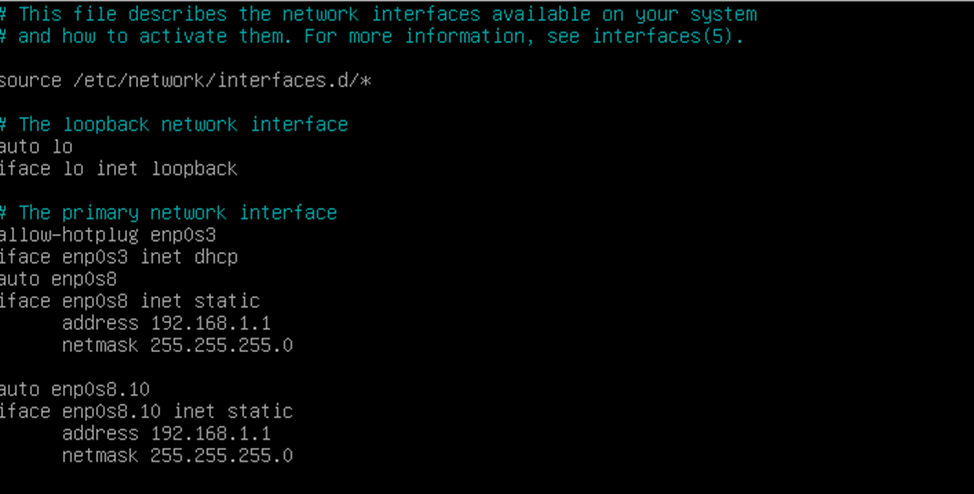

Na vsakem strežniku v datoteko /etc/network/interfaces dodajte naslednjo konfiguracijo.

Strežnik 1:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.1/24
    gateway 192.168.1.254

Strežnik 2:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.2/24
    gateway 192.168.1.254

Konfiguracijo uporabite brez ponovnega zagona:

sudo systemctl restart networking

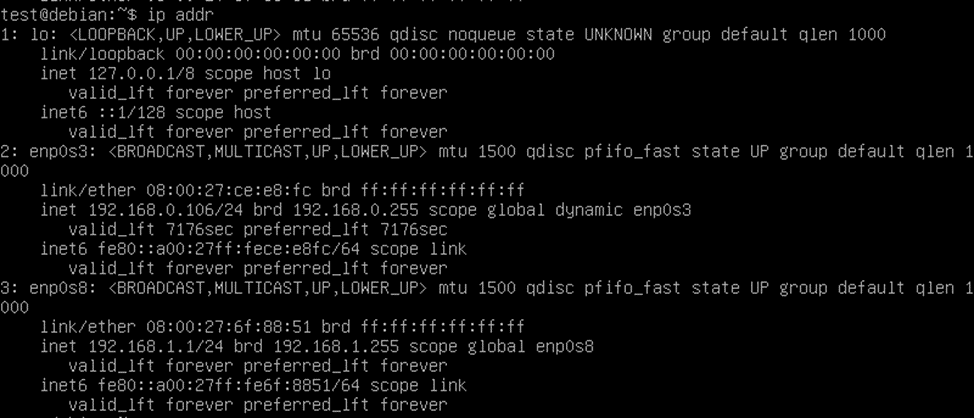

Preverite, ali je naslov aktiven:

ip addr

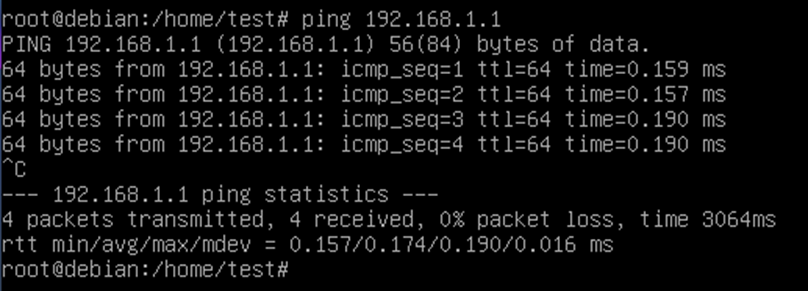

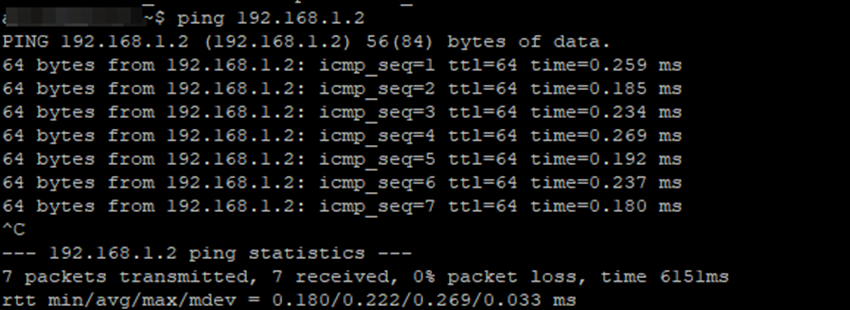

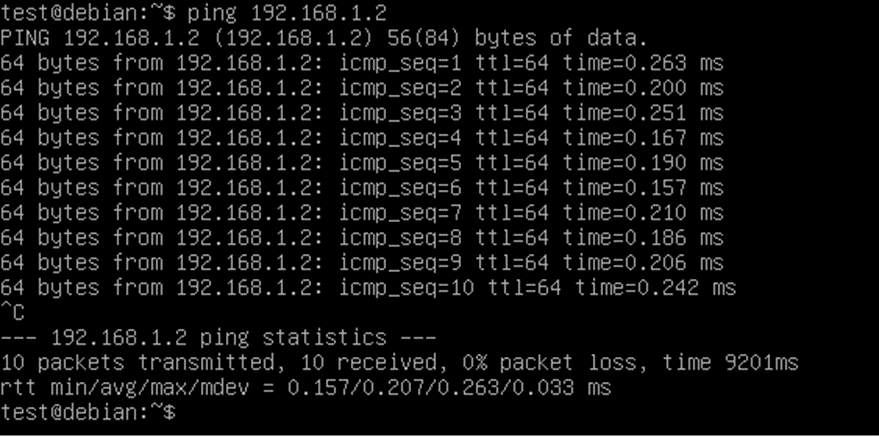

Preverite, ali se strežnika lahko dosežeta:

ping 192.168.1.2

Konfiguracija označenih omrežij VLAN

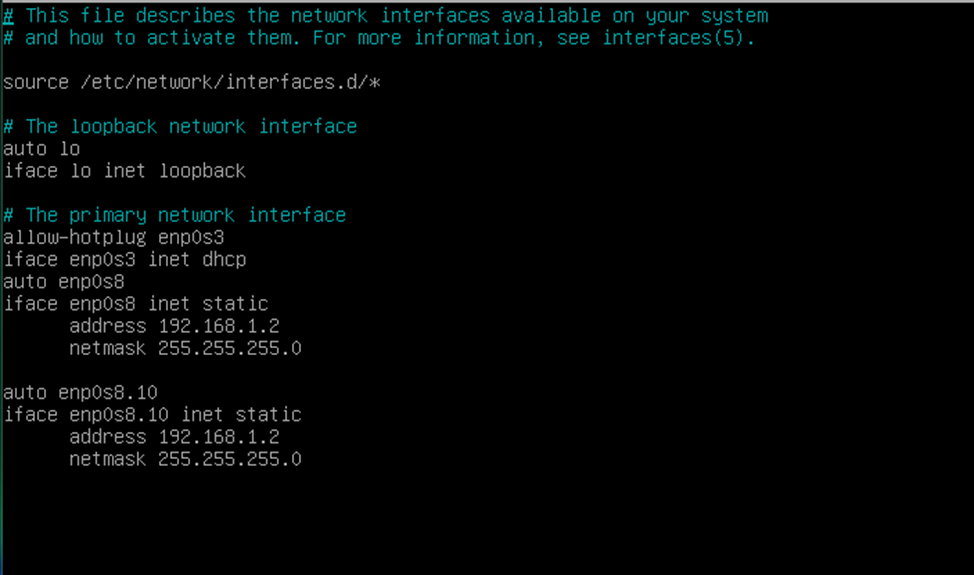

Na vsakem strežniku dodajte vmesnike VLAN v datoteko /etc/network/interfaces. Za vsak strežnik in vsako omrežje VLAN uporabite različne naslove IP.

Strežnik 1:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.1/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.1/24

Strežnik 2:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.2/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.2/24

Uporabite konfiguracijo:

sudo systemctl restart networking

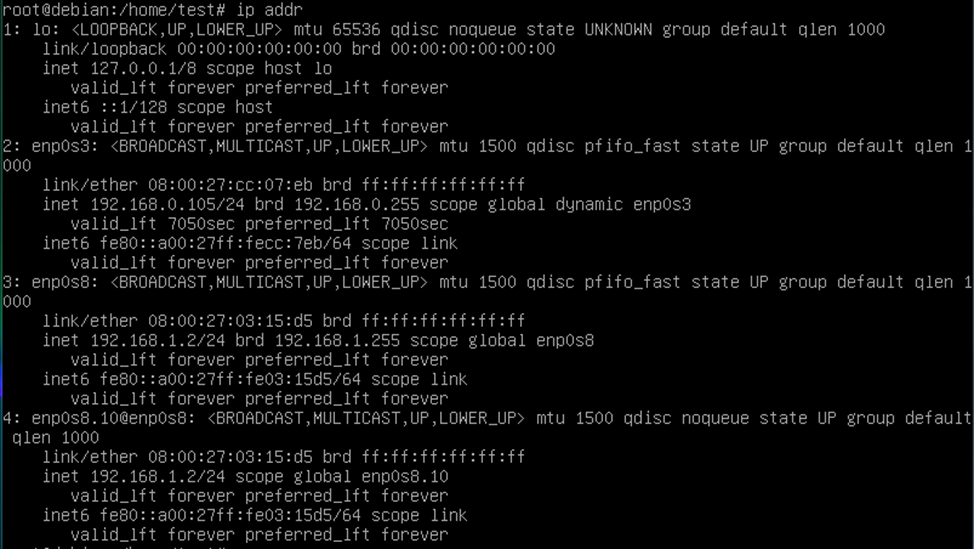

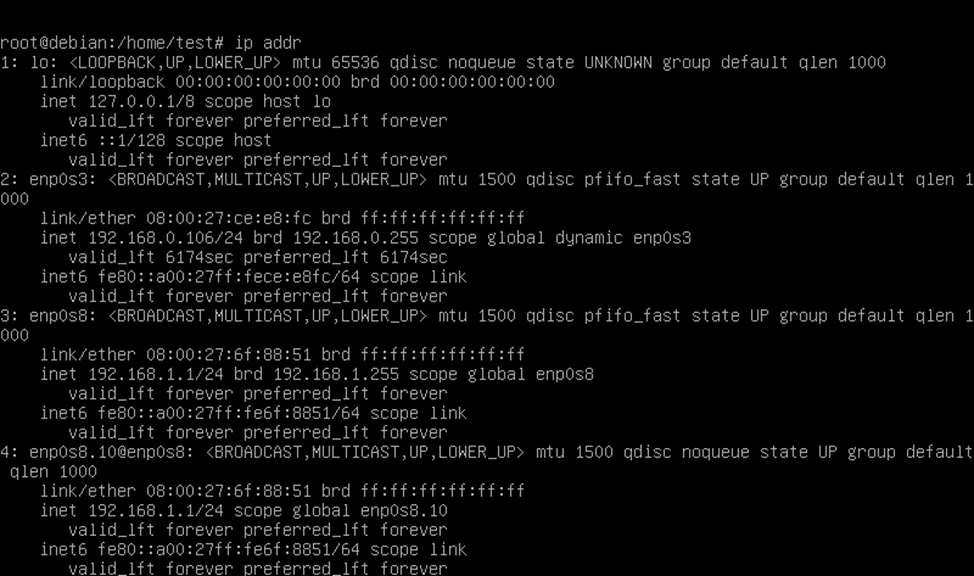

Preverite rezultat:

ip addr

Če želite preveriti, ali označevanje VLAN deluje pravilno:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Preverite povezljivost:

ping 192.168.10.2
ping 192.168.20.2

AlmaLinux 9 / Rocky Linux 9

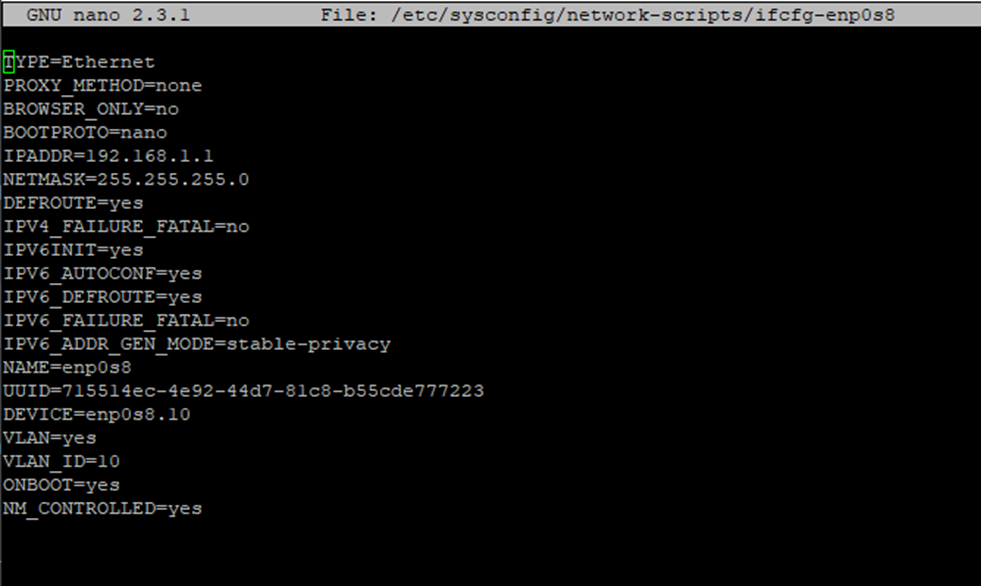

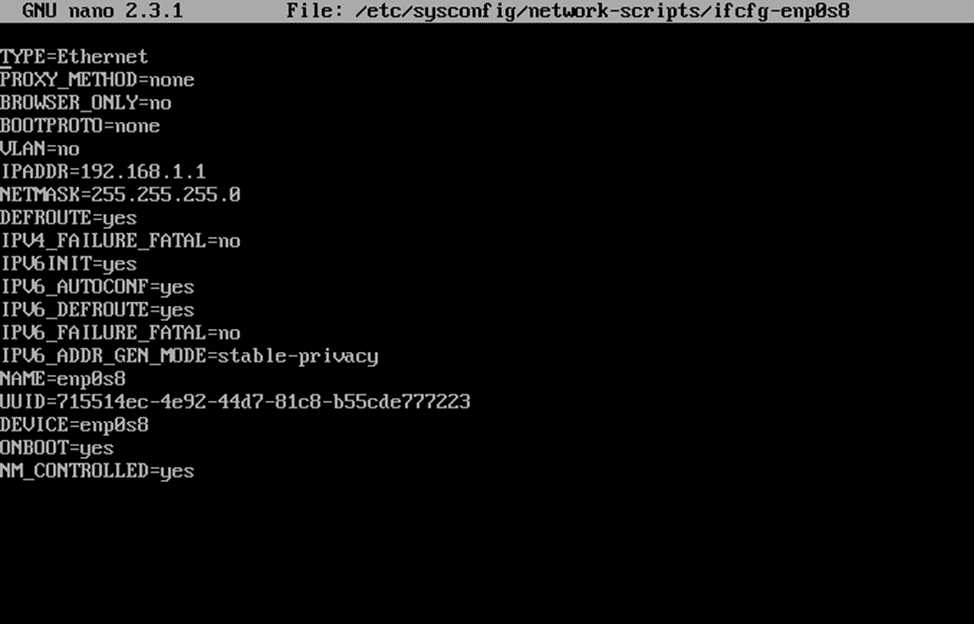

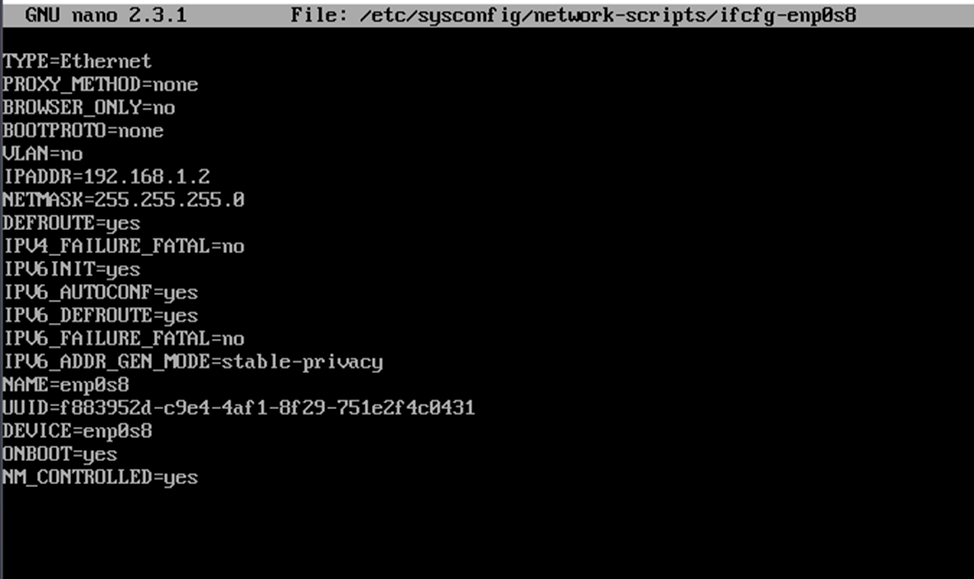

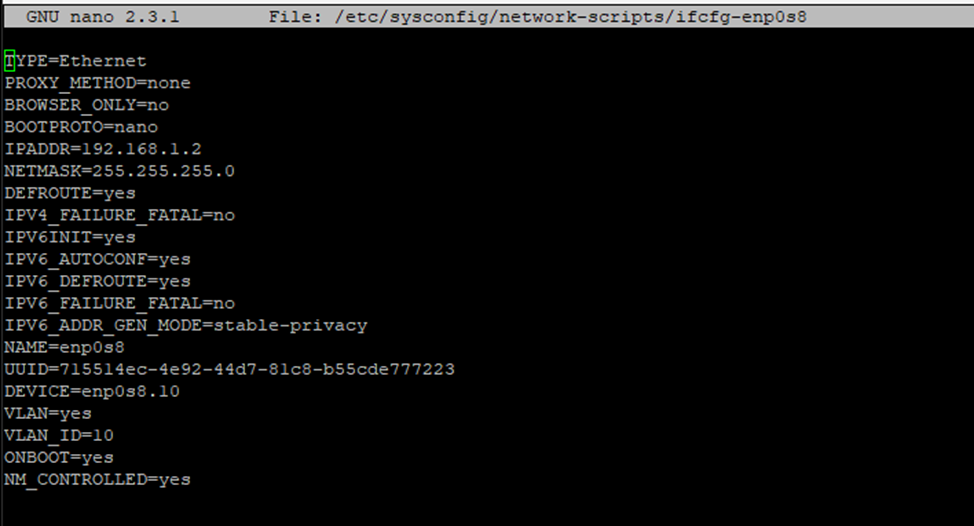

AlmaLinux 9 in Rocky Linux 9 uporabljata NetworkManager za konfiguracijo omrežja. Priporočeno orodje za upravljanje povezav je nmcli. Starejši pristop z uporabo /etc/sysconfig/network-scripts/ v distribucijah na osnovi RHEL 9 ni podprt.

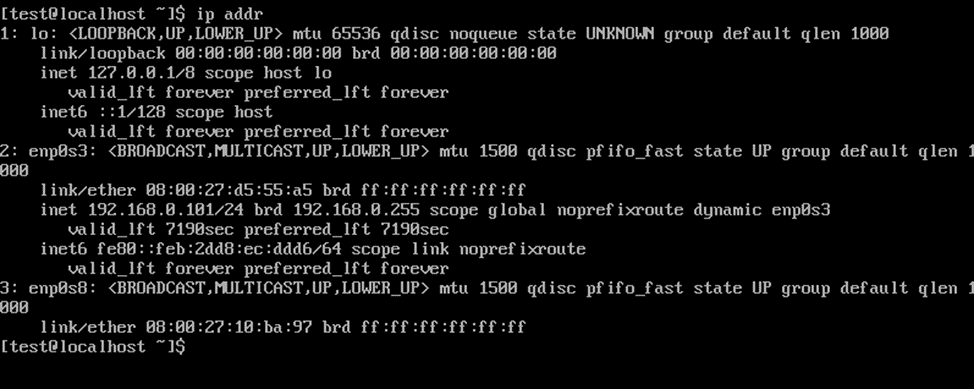

Prepoznavanje omrežnega vmesnika

nmcli device status

V spodnjih primerih je vmesnik enp0s8.

Preverjanje obstoječih povezav

Pred dodajanjem nove povezave preverite, ali za vmesnik že obstaja profil povezave:

nmcli connection show

Če je na enp0s8 aktiven obstoječi profil, ga odstranite, da preprečite konflikte. Uporabite ime profila natančno tako, kot je prikazano v zgornjem izpisu. Ta korak preskočite, če je obstoječi profil ustvaril vaš ponudnik gostovanja ali cloud-init:

nmcli connection delete "Wired connection 1"

Konfiguracija omrežja za vrata access brez oznak

Fizičnemu vmesniku dodelite statični naslov IP.

Strežnik 1:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.1/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

Strežnik 2:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.2/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

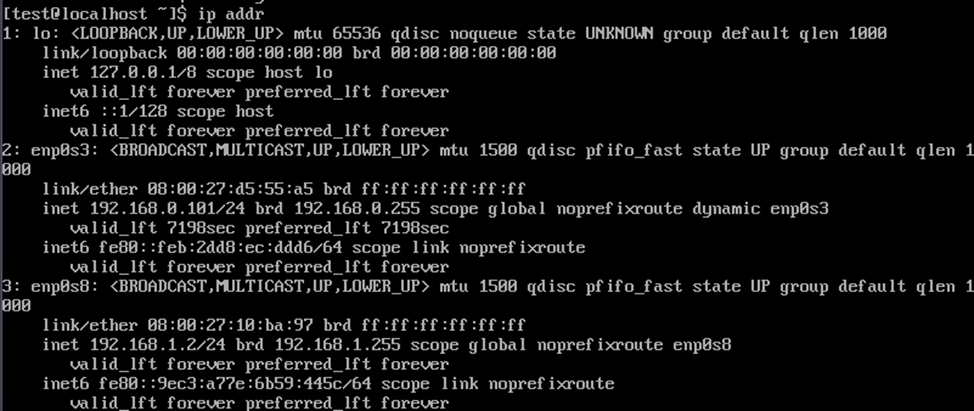

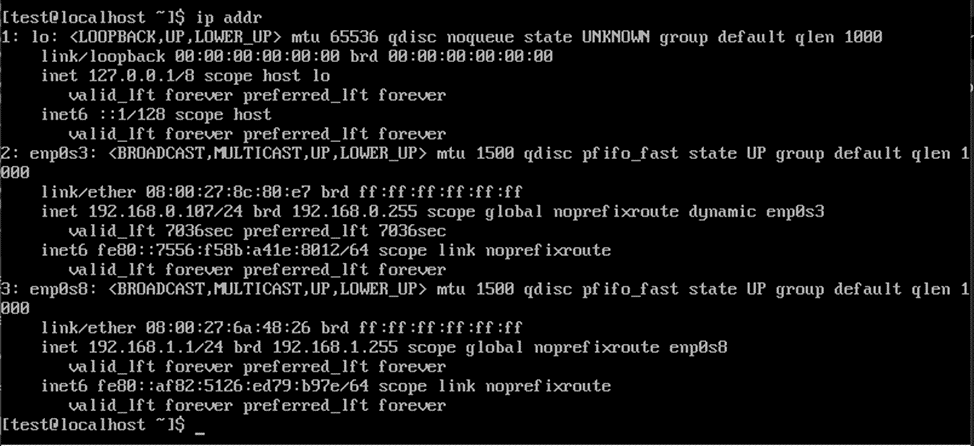

Preverite, ali je bil naslov dodeljen:

ip addr show enp0s8

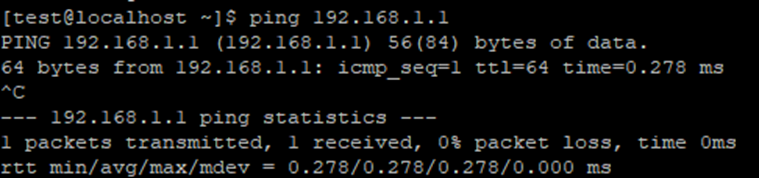

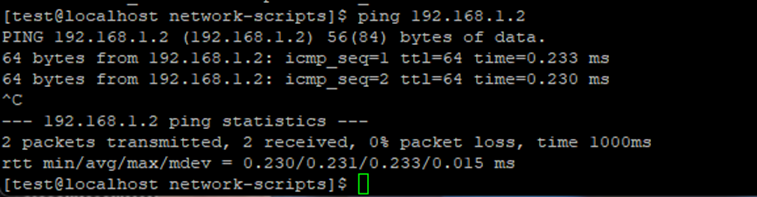

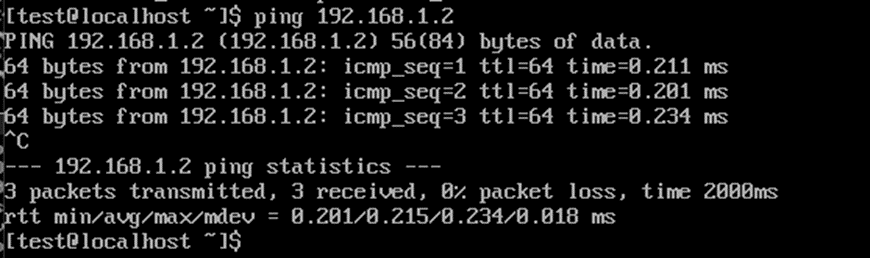

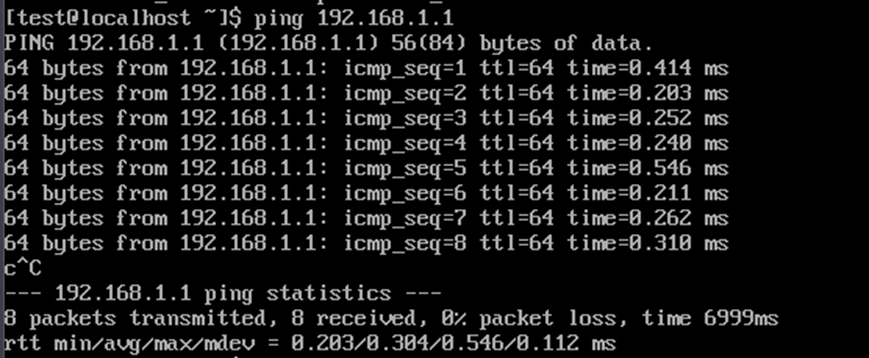

Preverite povezljivost med strežnikoma:

ping 192.168.1.2

Konfiguracija označenih omrežij VLAN

Na fizičnem vmesniku ustvarite vmesnik VLAN. Na vsakem strežniku uporabite različne naslove IP za posamezno omrežje VLAN.

Strežnik 1:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.1/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.1/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

Strežnik 2:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.2/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.2/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

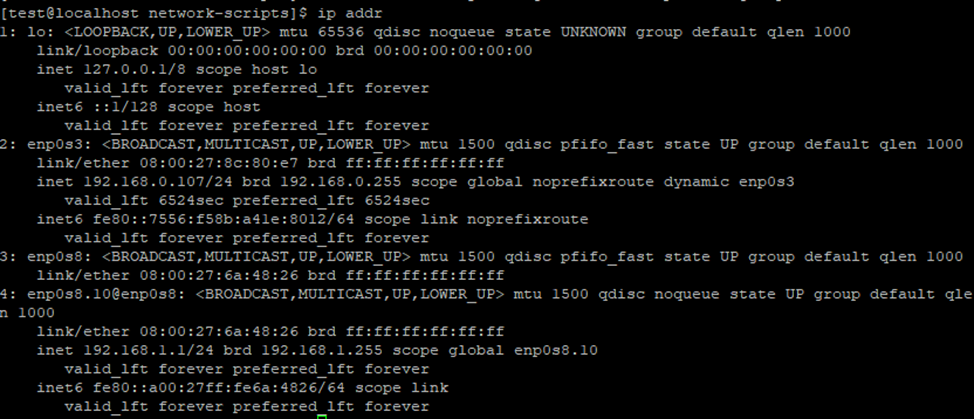

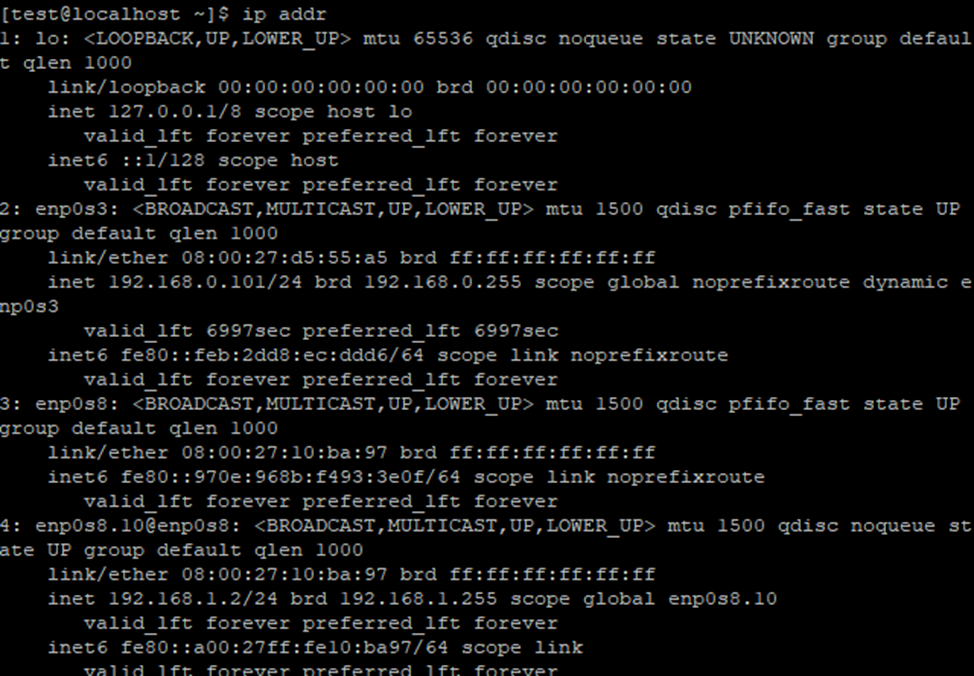

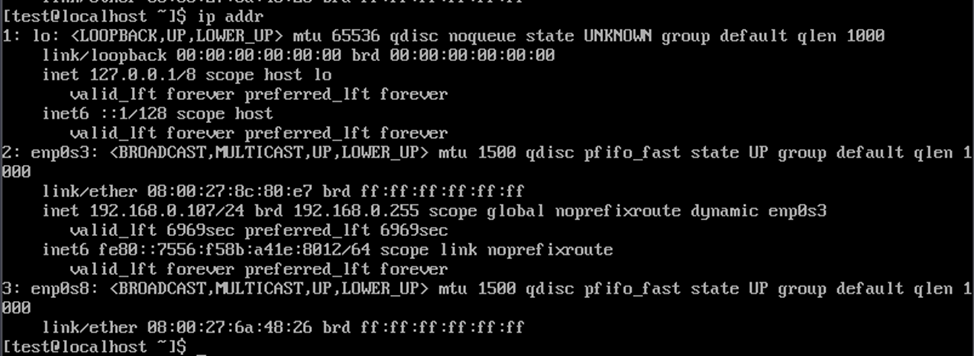

Preverite rezultat:

ip addr

Če želite preveriti, ali označevanje VLAN deluje pravilno:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Preverite povezljivost:

ping 192.168.10.2
ping 192.168.20.2

Odpravljanje težav

Če se vmesniki VLAN ne prikažejo ali ne prejemajo prometa:

• preverite, ali vrata stikala dovoljujejo zahtevane ID-je VLAN;
• prepričajte se, da je vSwitch ali skupina vrat hipervizorja konfigurirana tako, da omogoča prehajanje oznak VLAN;
• prepričajte se, da je v konfiguraciji določen pravilen nadrejeni vmesnik;
• preverite, ali je modul jedra 8021q naložen: lsmod | grep 8021q.
