Подключение серверов к VLAN

Это руководство объясняет, как настроить VLAN на серверах Linux для изоляции и управления сетевым трафиком. Ниже описаны шаги для Ubuntu 22.04, Debian 11 и AlmaLinux 9 / Rocky Linux 9.

Проверка модуля ядра 8021q

Во всех дистрибутивах перед настройкой VLAN убедитесь, что модуль ядра 8021q загружен:

lsmod | grep 8021q

Если модуль не загружен, выполните:

sudo modprobe 8021q

Чтобы загружать модуль автоматически, добавьте его в /etc/modules:

echo "8021q" | sudo tee -a /etc/modules

Ubuntu 22.04

Ubuntu 22.04 использует netplan для настройки сети.

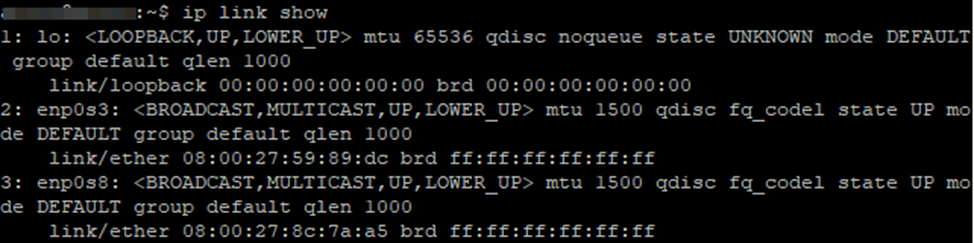

Определение сетевого интерфейса

Выполните следующую команду, чтобы определить имя интерфейса:

ip link show

В приведённых ниже примерах используется интерфейс enp0s8.

Настройка сети для порта access без тегов

В этом разделе описывается назначение статического IP-адреса непосредственно физическому интерфейсу без создания VLAN-подинтерфейса.

Откройте файл конфигурации netplan:

sudo nano /etc/netplan/*.yaml

Добавьте следующую конфигурацию. Используйте разные IP-адреса на каждом сервере:

Сервер 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.1/24
      routes:
        - to: default
          via: 192.168.1.254

Сервер 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.2/24
      routes:
        - to: default
          via: 192.168.1.254

Проверьте конфигурацию перед применением. Команда ожидает подтверждение до 120 секунд, а затем автоматически возвращает предыдущую конфигурацию, если подтверждение не получено. Это особенно полезно на удалённых серверах:

sudo netplan try

Если конфигурация корректна, примените её:

sudo netplan apply

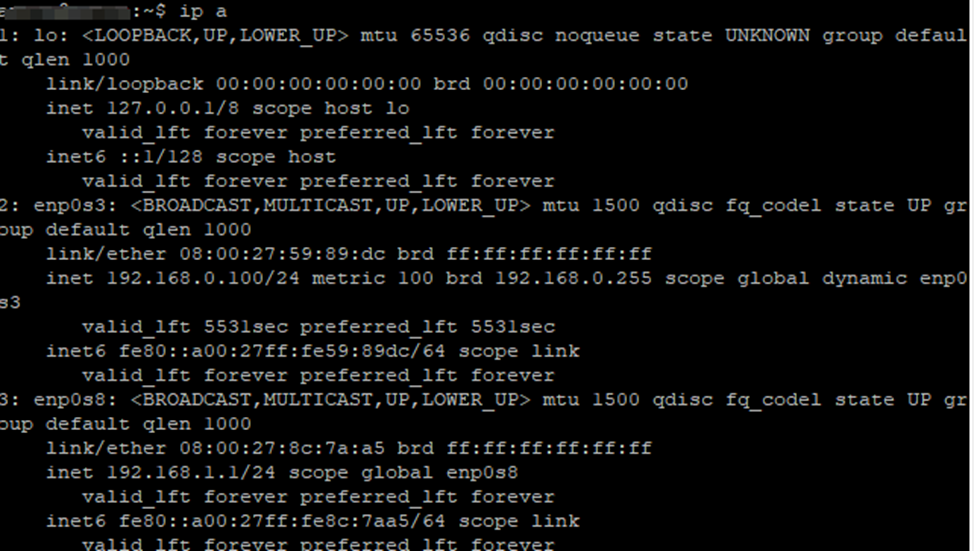

Проверьте, что адрес назначен:

ip addr show enp0s8

Настройка VLAN с тегами

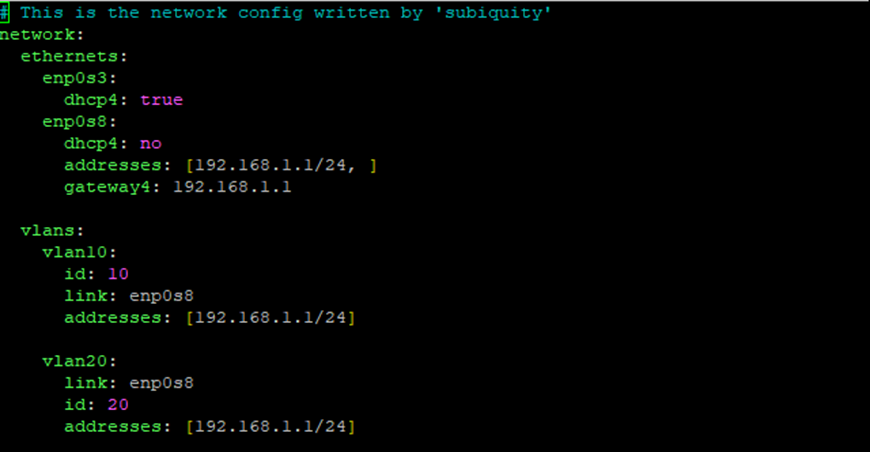

Откройте файл конфигурации netplan и добавьте VLAN-интерфейсы. Используйте разные IP-адреса для каждого сервера в каждой VLAN:

Сервер 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.1/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.1/24

Сервер 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.2/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.2/24

Проверьте и примените конфигурацию:

sudo netplan try
sudo netplan apply

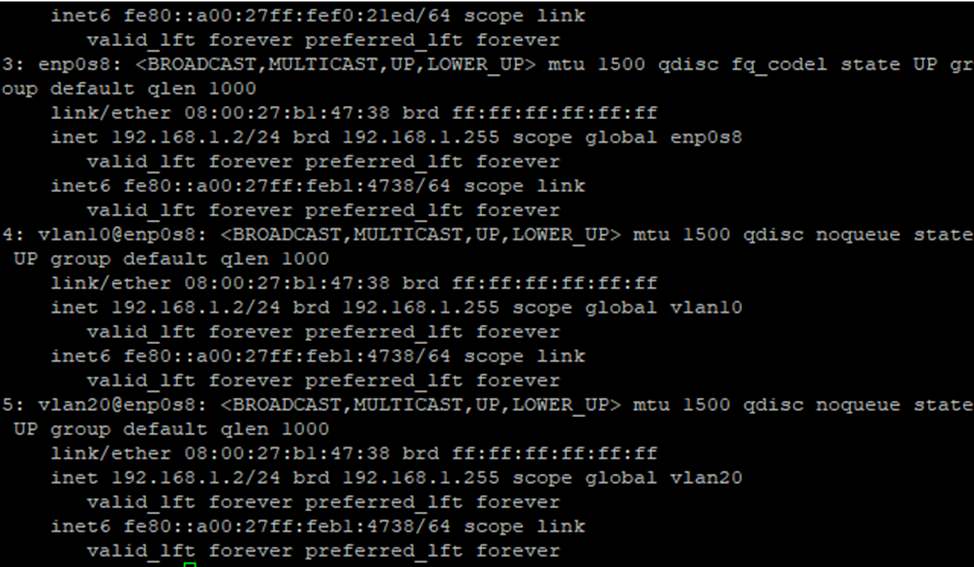

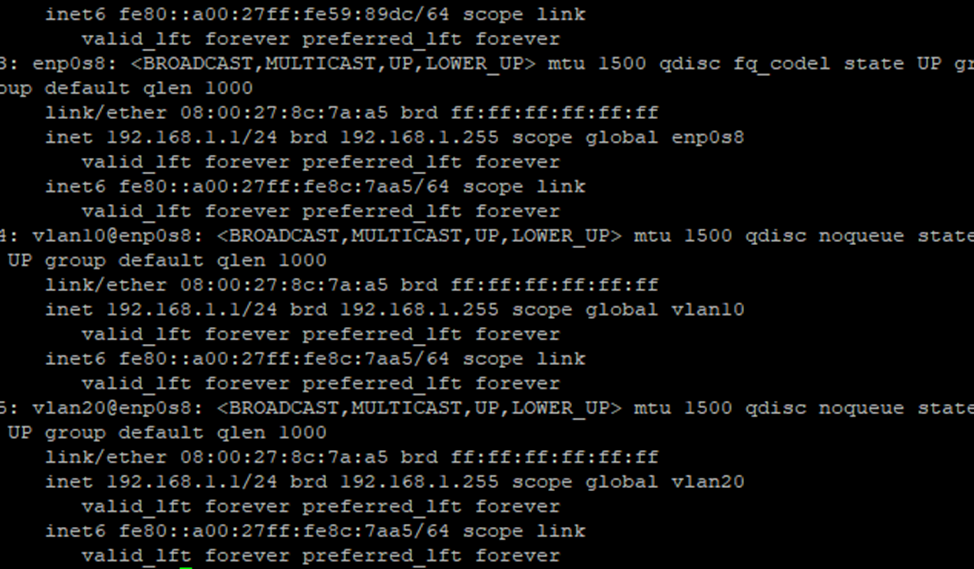

Проверьте результат:

ip addr

Чтобы проверить корректность работы VLAN tagging:

ip -d link show vlan10
ip -d link show vlan20

Проверьте соединение:

ping 192.168.10.2
ping 192.168.20.2

Debian 11

Debian 11 использует файл /etc/network/interfaces для настройки сети.

Установка пакета vlan

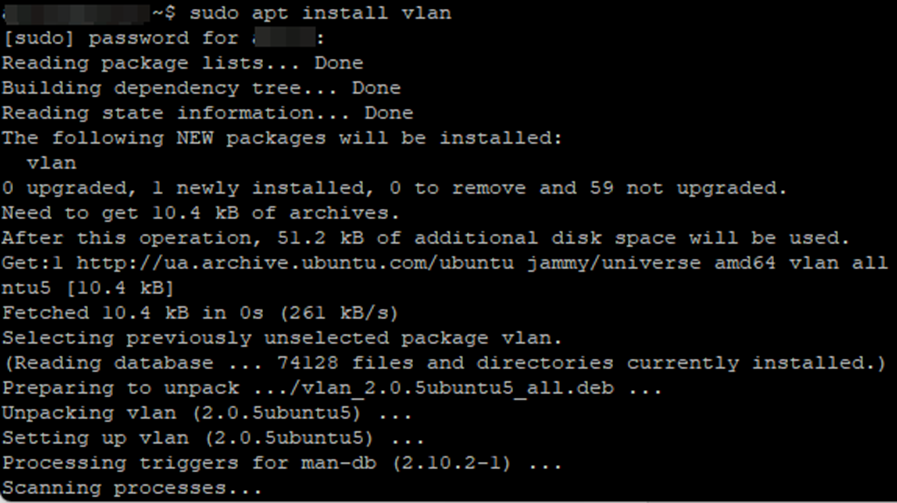

В чистой установке Debian перед настройкой VLAN-интерфейсов установите пакет vlan:

sudo apt update
sudo apt install vlan

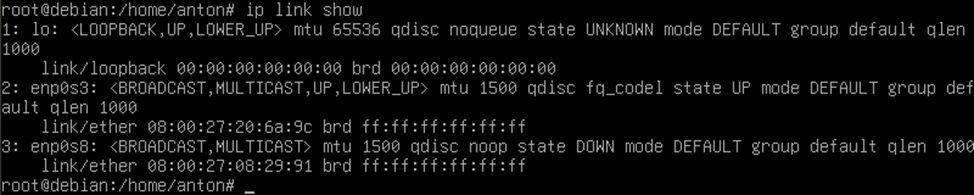

Определение сетевого интерфейса

ip link show

В приведённых ниже примерах используется интерфейс enp0s8.

Настройка сети для порта access без тегов

В этом разделе описывается назначение статического IP-адреса непосредственно физическому интерфейсу без создания VLAN-подинтерфейса.

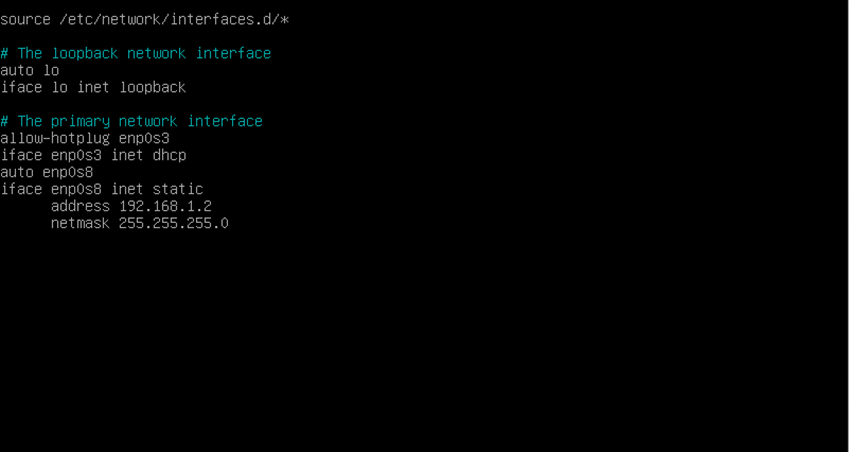

Добавьте следующую конфигурацию в /etc/network/interfaces на каждом сервере.

Сервер 1:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.1/24
    gateway 192.168.1.254

Сервер 2:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.2/24
    gateway 192.168.1.254

Примените конфигурацию без перезагрузки:

sudo systemctl restart networking

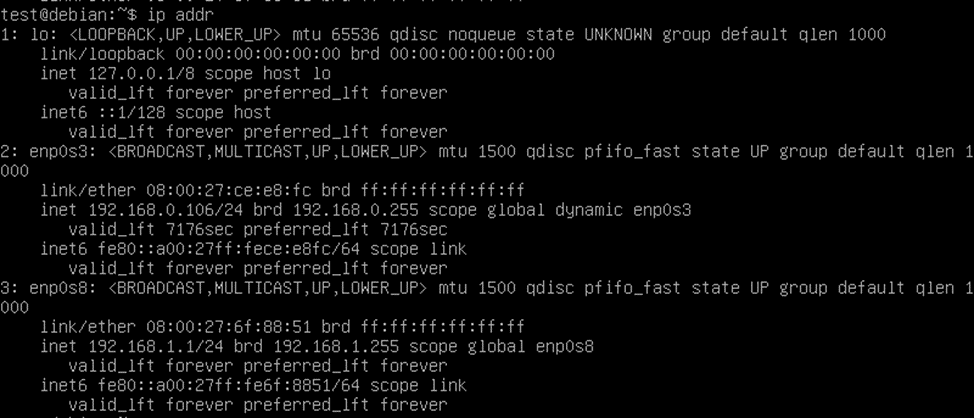

Проверьте, что адрес активен:

ip addr

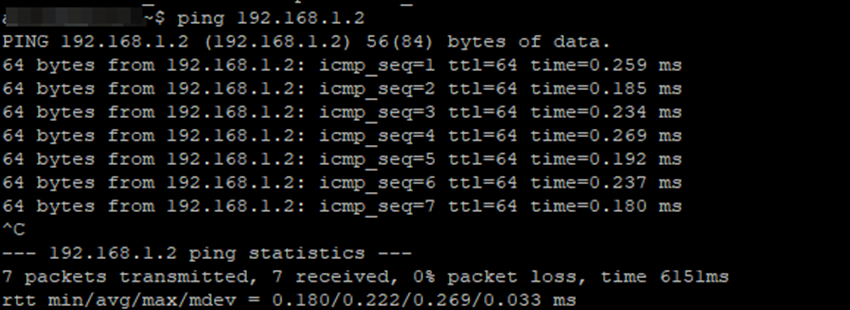

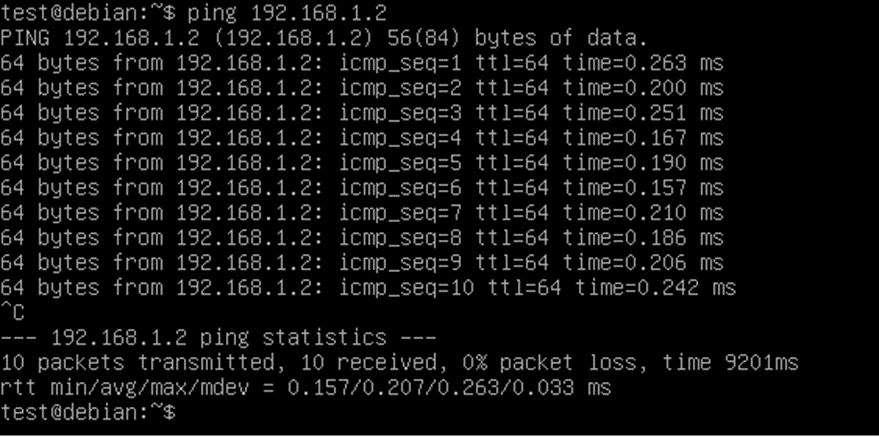

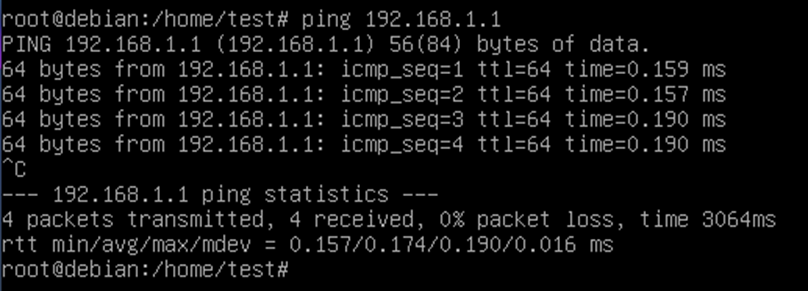

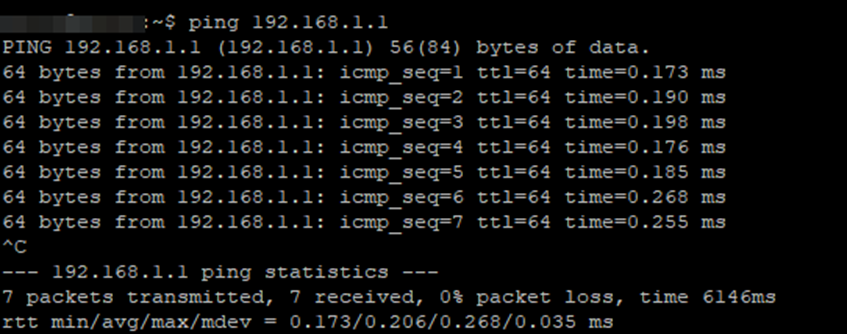

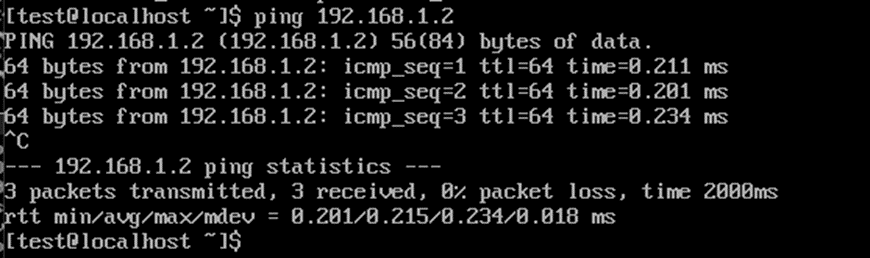

Проверьте, что серверы могут обращаться друг к другу:

ping 192.168.1.2

Настройка VLAN с тегами

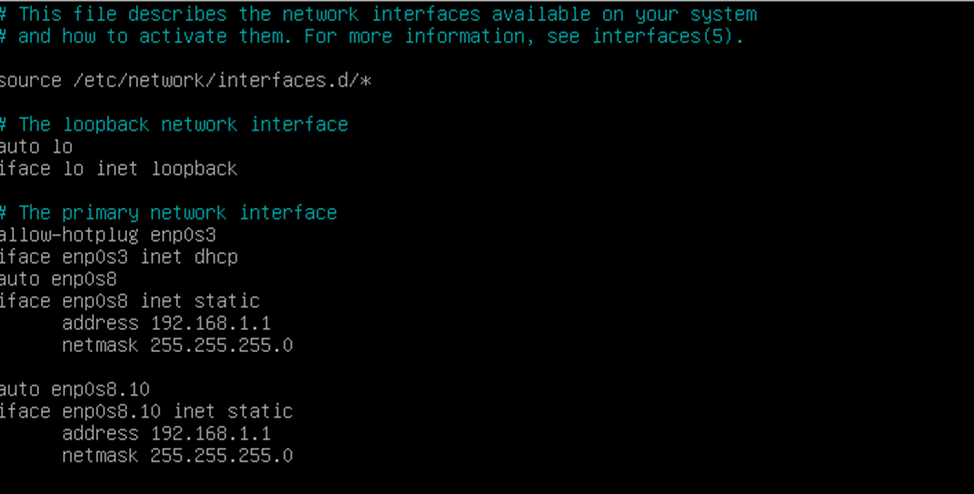

Добавьте VLAN-интерфейсы в /etc/network/interfaces на каждом сервере. Используйте разные IP-адреса для каждого сервера в каждой VLAN.

Сервер 1:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.1/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.1/24

Сервер 2:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.2/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.2/24

Примените конфигурацию:

sudo systemctl restart networking

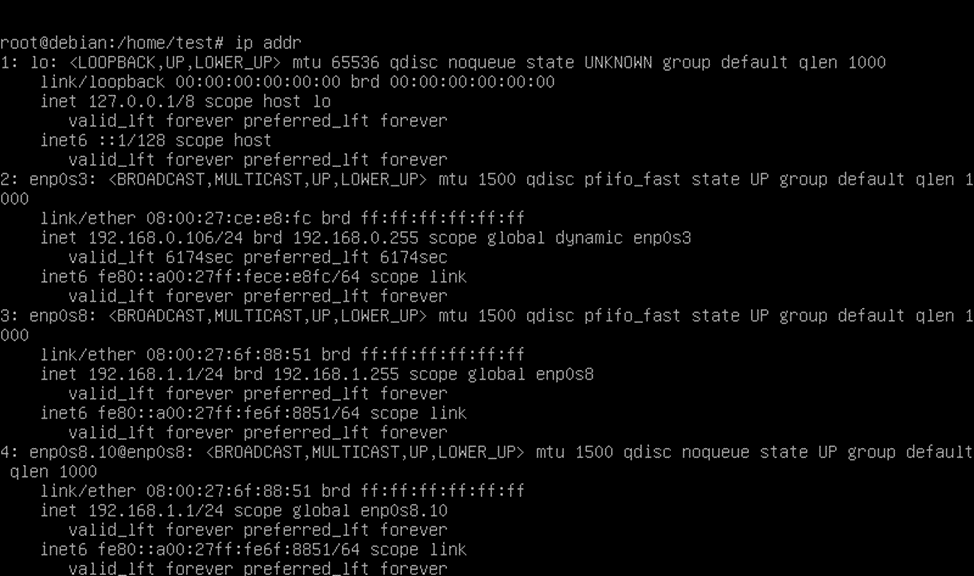

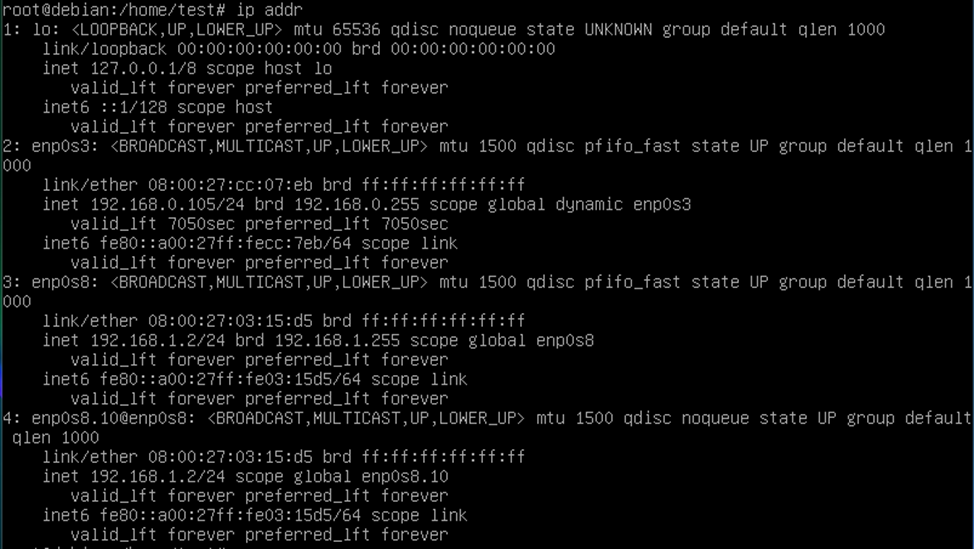

Проверьте результат:

ip addr

Чтобы проверить корректность работы VLAN tagging:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Проверьте соединение:

ping 192.168.10.2
ping 192.168.20.2

AlmaLinux 9 / Rocky Linux 9

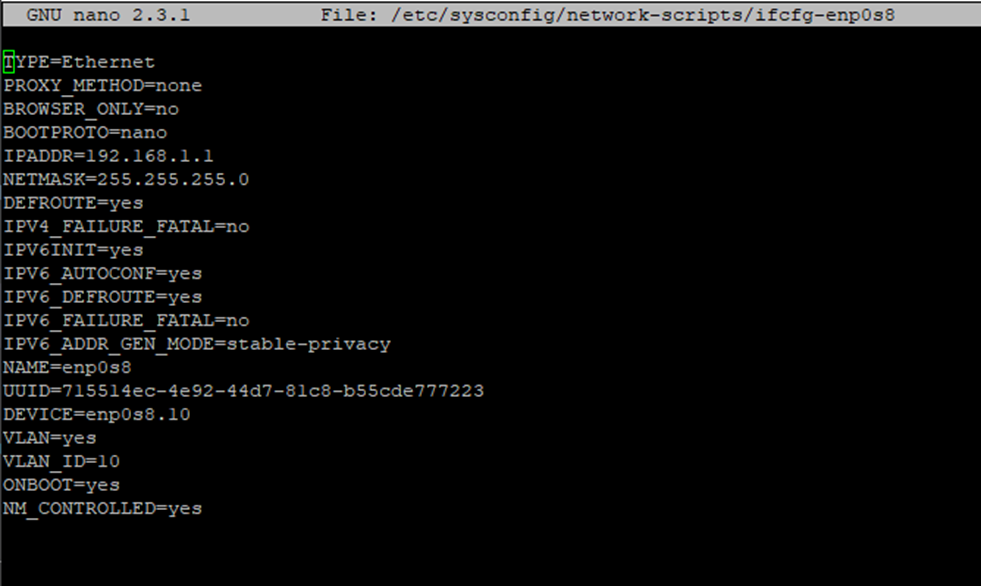

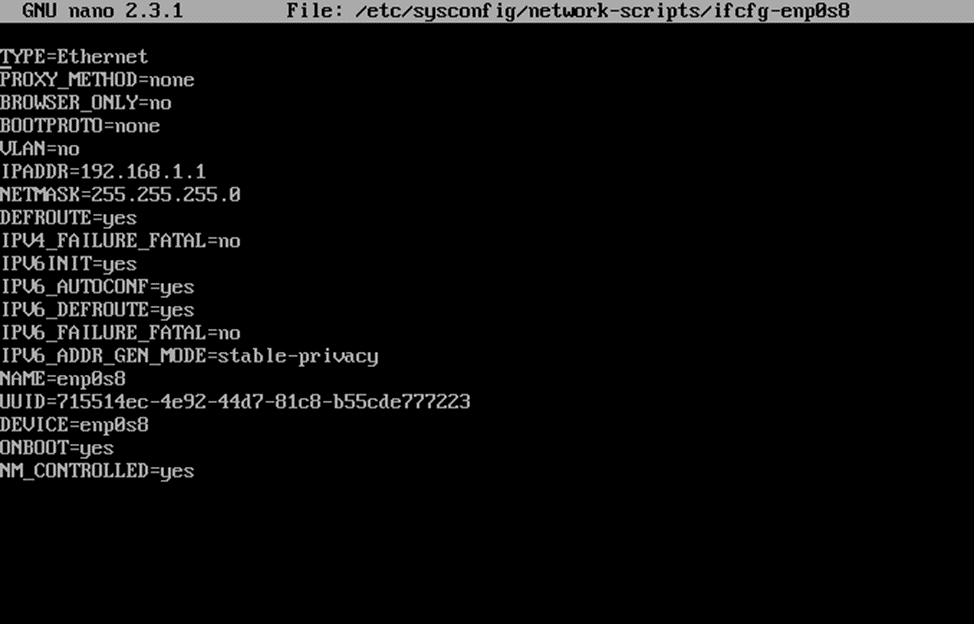

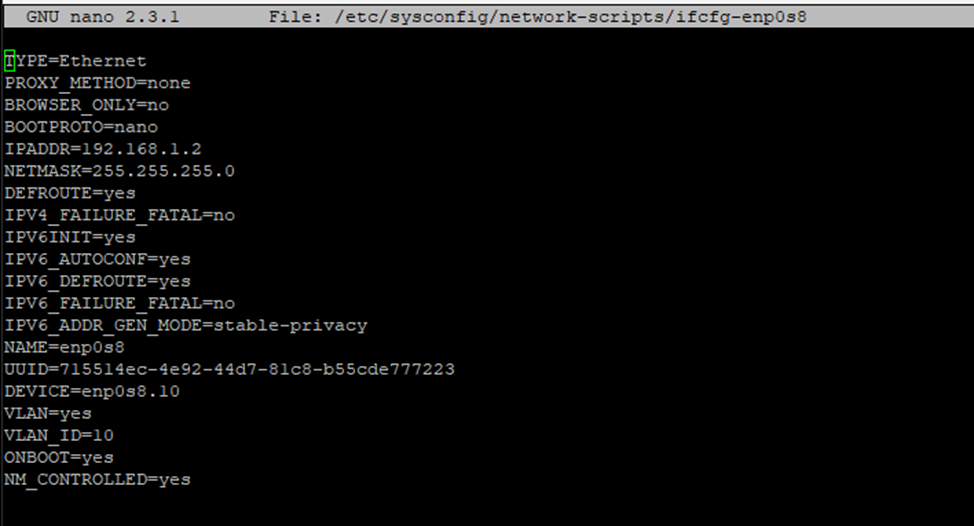

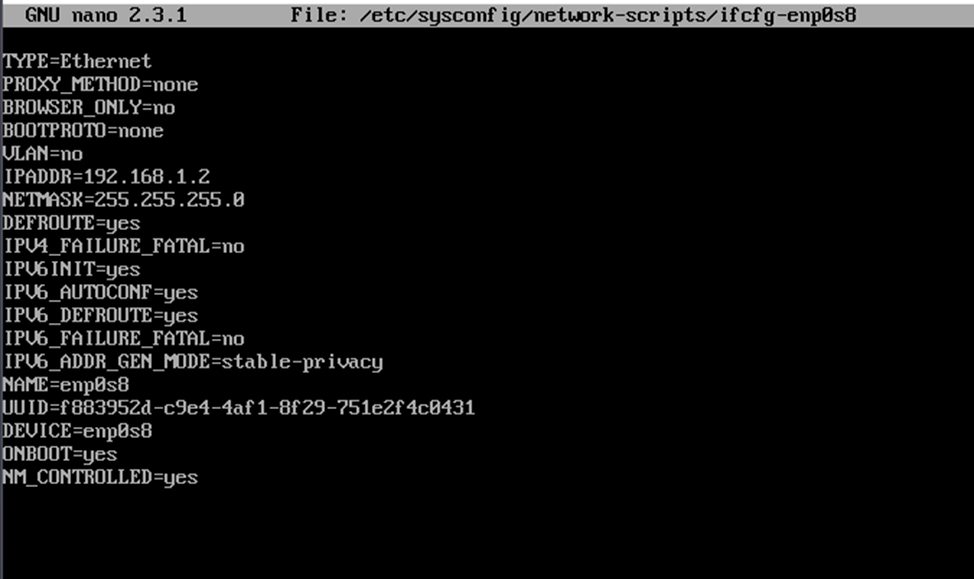

AlmaLinux 9 и Rocky Linux 9 используют NetworkManager для настройки сети. Рекомендуемым инструментом для управления подключениями является nmcli. Старый подход с использованием /etc/sysconfig/network-scripts/ не поддерживается в дистрибутивах на базе RHEL 9.

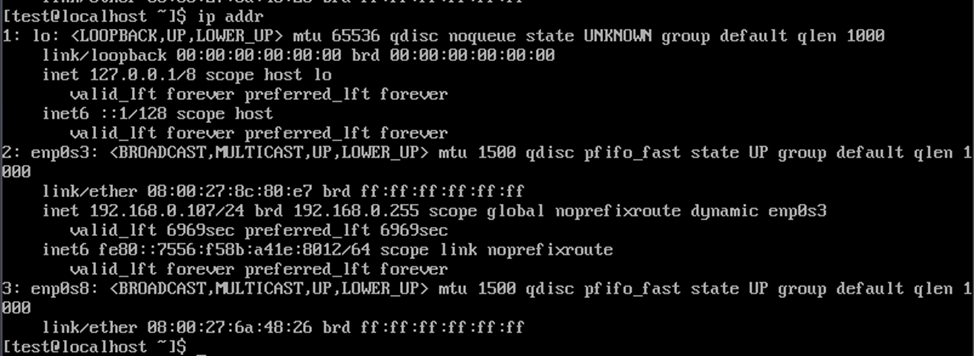

Определение сетевого интерфейса

nmcli device status

В приведённых ниже примерах используется интерфейс enp0s8.

Проверка существующих подключений

Перед добавлением нового подключения проверьте, существует ли уже профиль подключения для интерфейса:

nmcli connection show

Если на enp0s8 активно существующее подключение, удалите его, чтобы избежать конфликтов. Используйте имя профиля точно так, как оно указано в выводе выше. Пропустите этот шаг, если существующий профиль был создан вашим хостинг-провайдером или cloud-init:

nmcli connection delete "Wired connection 1"

Настройка сети для порта access без тегов

Назначьте статический IP-адрес физическому интерфейсу.

Сервер 1:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.1/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

Сервер 2:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.2/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

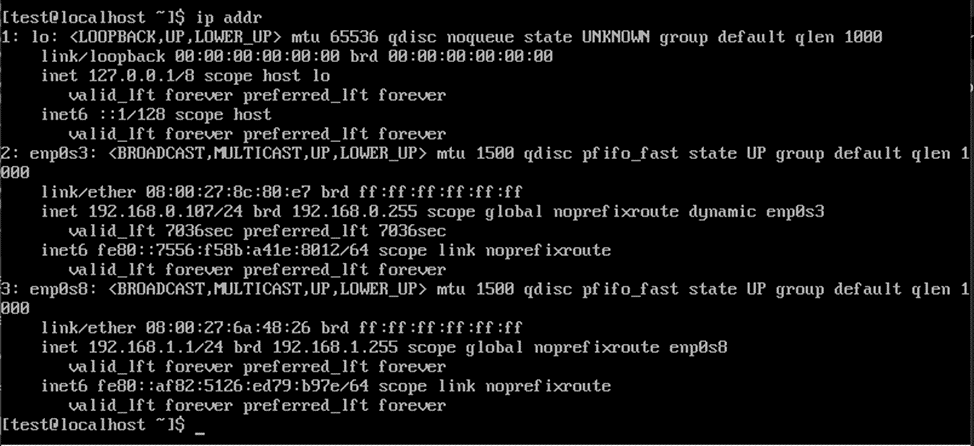

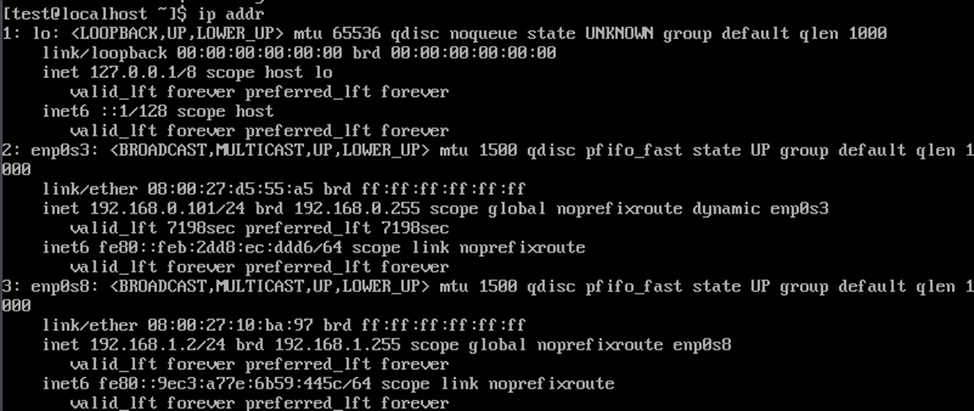

Проверьте, что адрес назначен:

ip addr show enp0s8

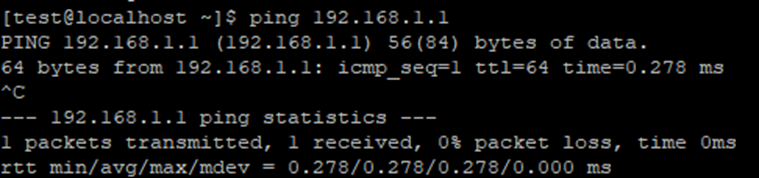

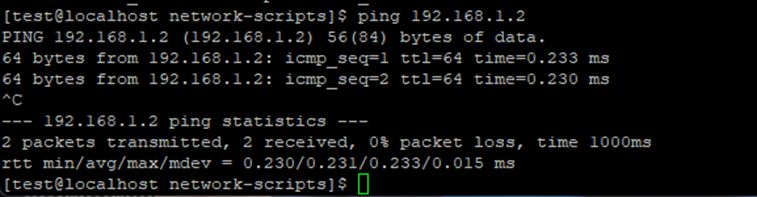

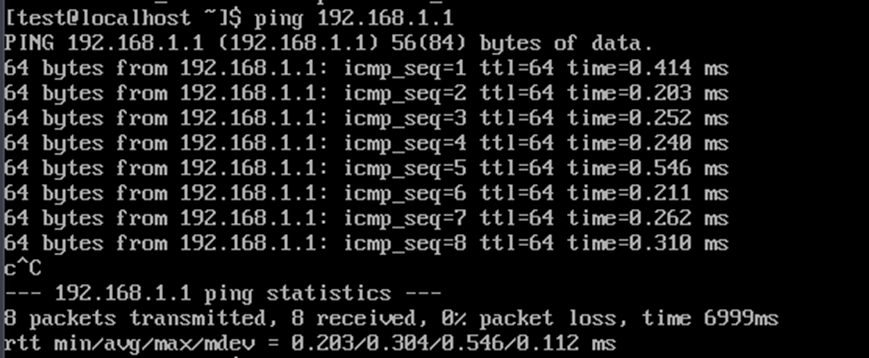

Проверьте соединение между серверами:

ping 192.168.1.2

Настройка VLAN с тегами

Создайте VLAN-интерфейс поверх физического интерфейса. Используйте разные IP-адреса на каждом сервере для каждой VLAN.

Сервер 1:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.1/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.1/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

Сервер 2:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.2/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.2/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

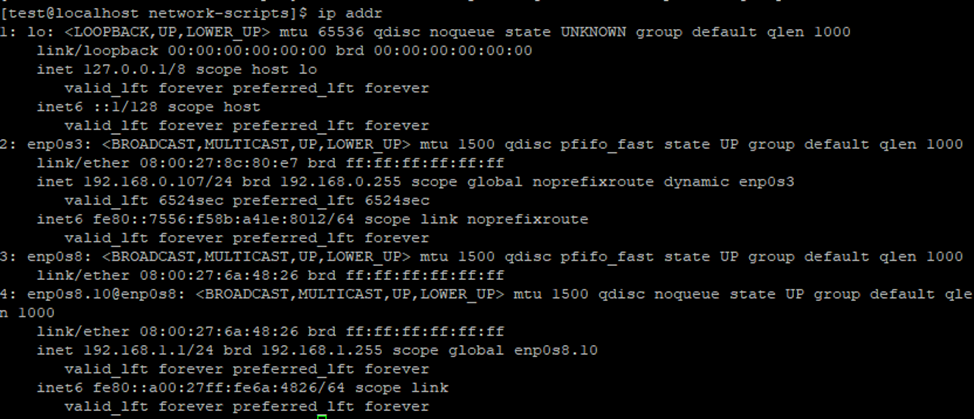

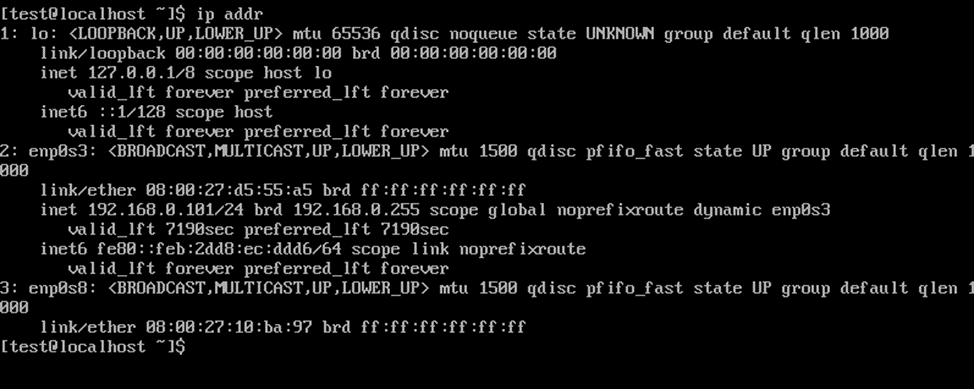

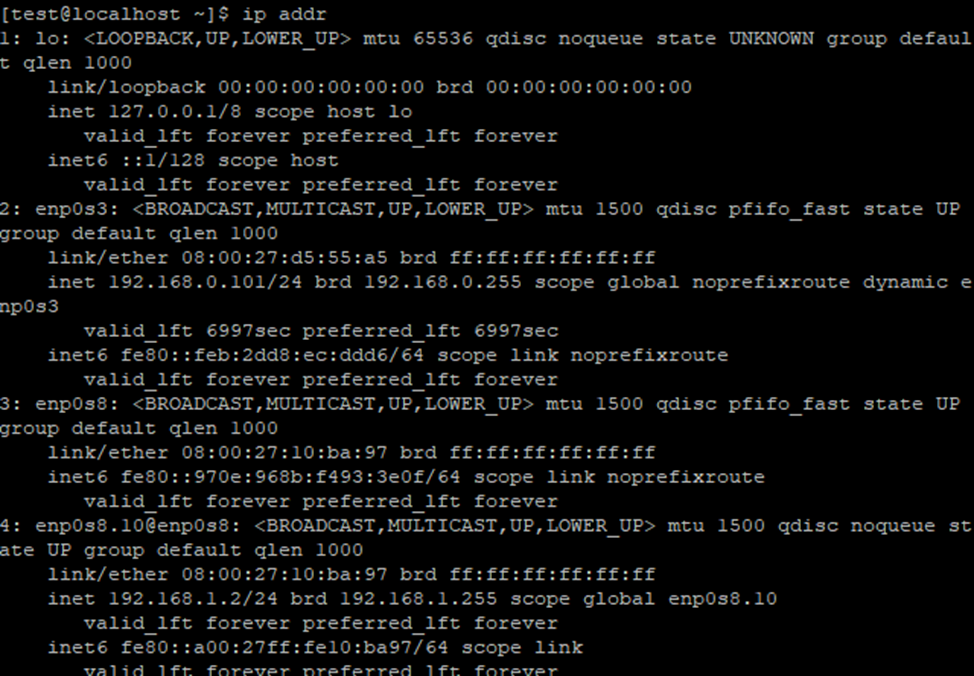

Проверьте результат:

ip addr

Чтобы проверить корректность работы VLAN tagging:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Проверьте соединение:

ping 192.168.10.2
ping 192.168.20.2

Устранение неполадок

Если VLAN-интерфейсы не появляются или не получают трафик:

• проверьте, что порт коммутатора разрешает необходимые VLAN ID;
• убедитесь, что vSwitch или группа портов гипервизора настроены для передачи VLAN-тегов;
• убедитесь, что в конфигурации указан правильный родительский интерфейс;
• проверьте, что модуль ядра 8021q загружен: lsmod | grep 8021q.
