Підключення серверів до VLAN

Цей посібник пояснює, як налаштувати VLAN на серверах Linux для ізоляції та керування мережевим трафіком. Нижче наведено кроки для Ubuntu 22.04, Debian 11 та AlmaLinux 9 / Rocky Linux 9.

Перевірка модуля ядра 8021q

У всіх дистрибутивах перед налаштуванням VLAN перевірте, чи завантажений модуль ядра 8021q:

lsmod | grep 8021q

Якщо модуль не завантажений, виконайте:

sudo modprobe 8021q

Щоб модуль завантажувався автоматично, додайте його до /etc/modules:

echo "8021q" | sudo tee -a /etc/modules

Ubuntu 22.04

Ubuntu 22.04 використовує netplan для налаштування мережі.

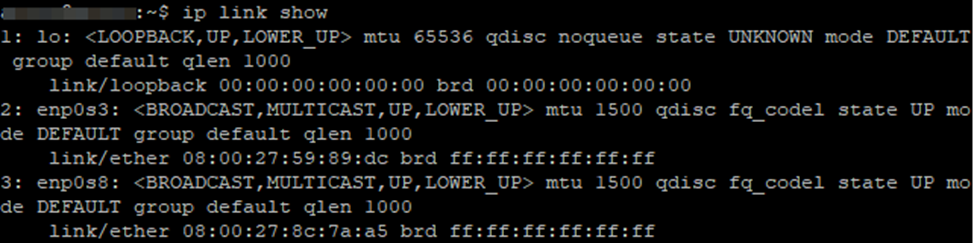

Визначення мережевого інтерфейсу

Виконайте наступну команду, щоб визначити назву інтерфейсу:

ip link show

У наведених нижче прикладах використовується інтерфейс enp0s8.

Налаштування мережі для порту access без тегів

У цьому розділі описується призначення статичної IP-адреси безпосередньо фізичному інтерфейсу без створення підінтерфейсу VLAN.

Відкрийте файл конфігурації netplan:

sudo nano /etc/netplan/*.yaml

Додайте наступну конфігурацію. Використовуйте різні IP-адреси на кожному сервері:

Сервер 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.1/24
      routes:
        - to: default
          via: 192.168.1.254

Сервер 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.2/24
      routes:
        - to: default
          via: 192.168.1.254

Перевірте конфігурацію перед застосуванням. Команда очікує підтвердження до 120 секунд, а потім автоматично повертає попередню конфігурацію, якщо підтвердження не отримано. Це особливо корисно для віддалених серверів:

sudo netplan try

Якщо конфігурація коректна, застосуйте її:

sudo netplan apply

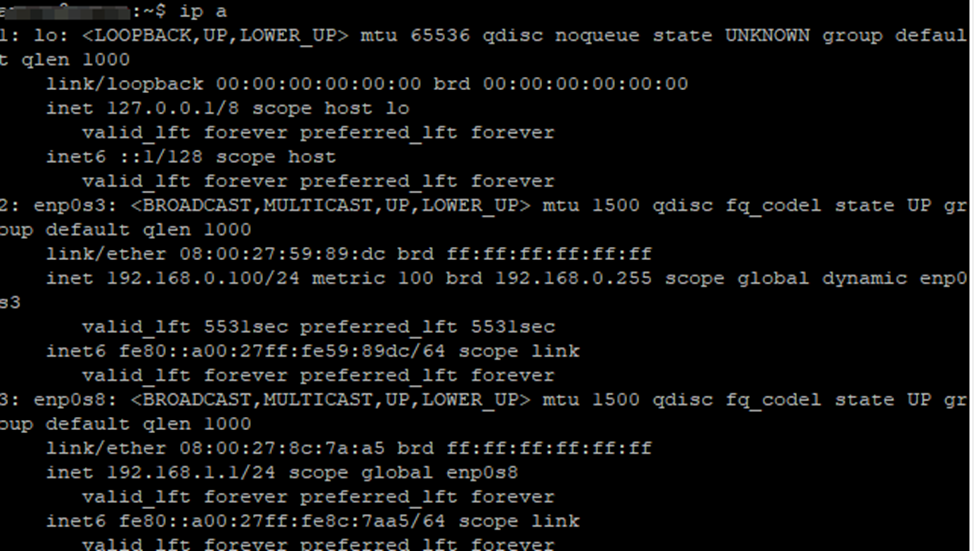

Перевірте, чи призначено адресу:

ip addr show enp0s8

Налаштування VLAN із тегами

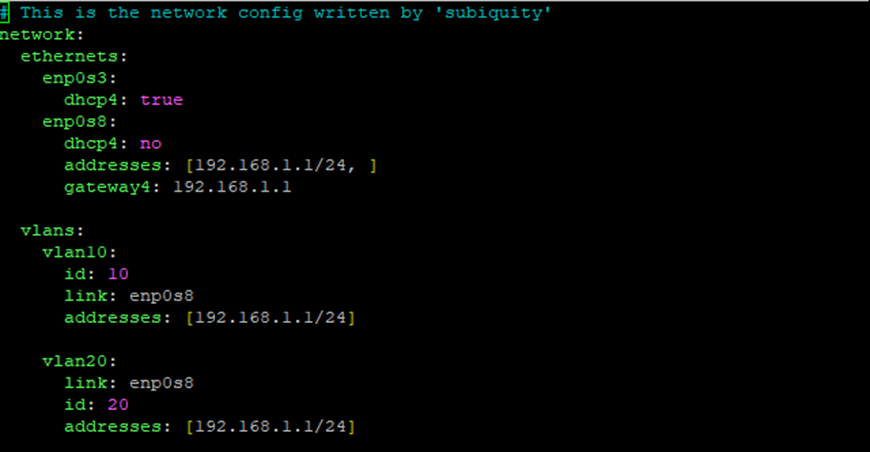

Відкрийте файл конфігурації netplan і додайте VLAN-інтерфейси. Використовуйте різні IP-адреси для кожного сервера в кожній VLAN:

Сервер 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.1/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.1/24

Сервер 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.2/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.2/24

Перевірте та застосуйте конфігурацію:

sudo netplan try
sudo netplan apply

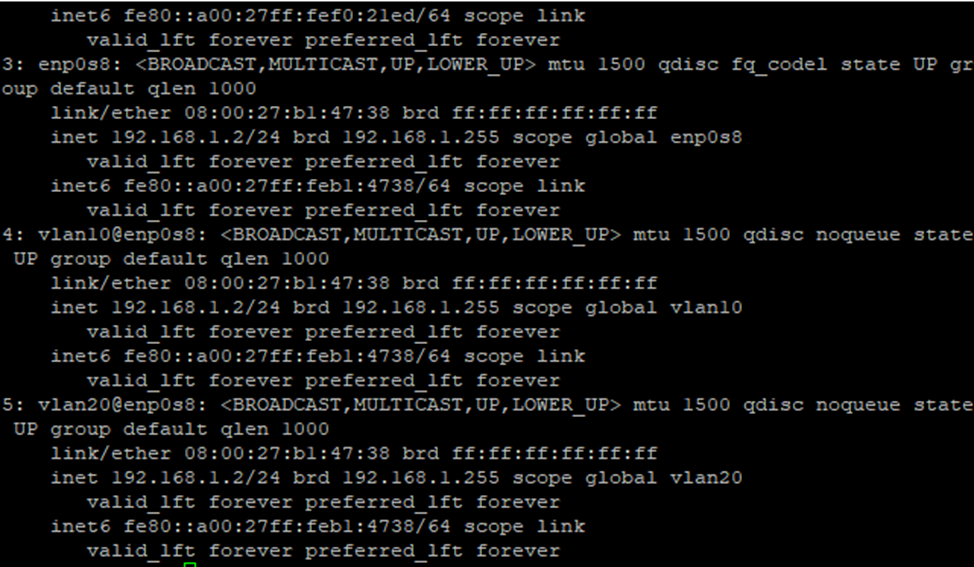

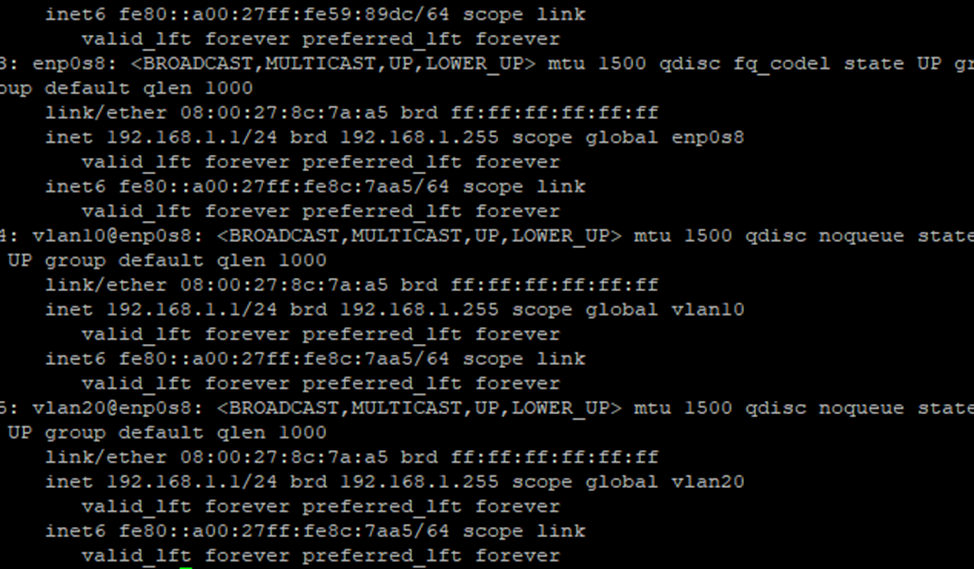

Перевірте результат:

ip addr

Щоб перевірити правильність роботи VLAN tagging:

ip -d link show vlan10
ip -d link show vlan20

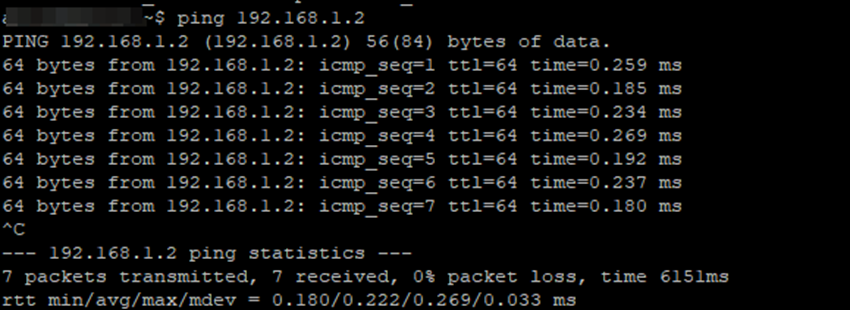

Перевірте з'єднання:

ping 192.168.10.2
ping 192.168.20.2

Debian 11

Debian 11 використовує файл /etc/network/interfaces для налаштування мережі.

Встановлення пакета vlan

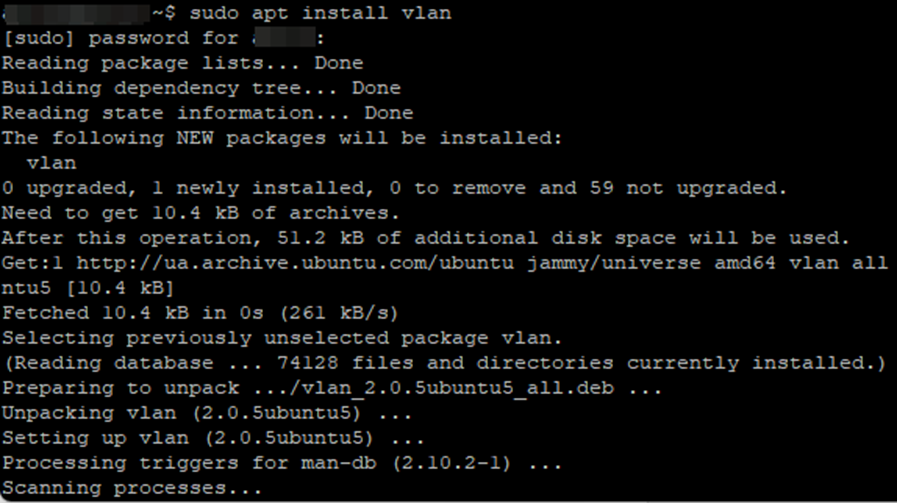

У чистій інсталяції Debian перед налаштуванням VLAN-інтерфейсів встановіть пакет vlan:

sudo apt update
sudo apt install vlan

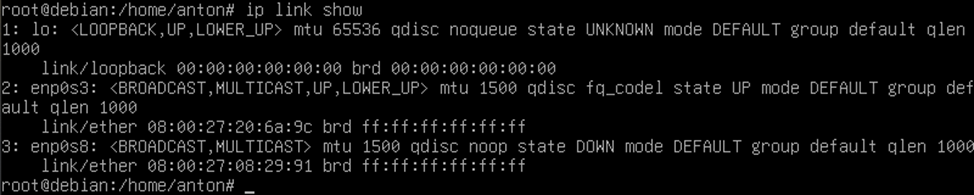

Визначення мережевого інтерфейсу

ip link show

У наведених нижче прикладах використовується інтерфейс enp0s8.

Налаштування мережі для порту access без тегів

У цьому розділі описується призначення статичної IP-адреси безпосередньо фізичному інтерфейсу без створення підінтерфейсу VLAN.

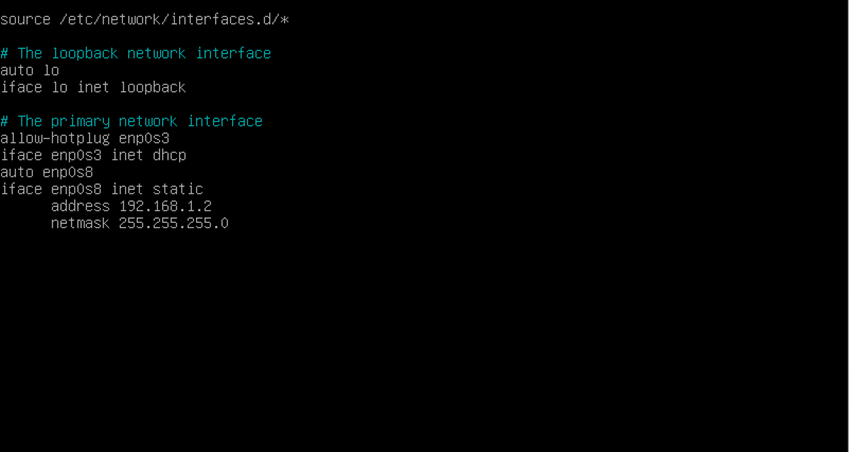

Додайте наведену нижче конфігурацію до /etc/network/interfaces на кожному сервері.

Сервер 1:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.1/24
    gateway 192.168.1.254

Сервер 2:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.2/24
    gateway 192.168.1.254

Застосуйте конфігурацію без перезавантаження:

sudo systemctl restart networking

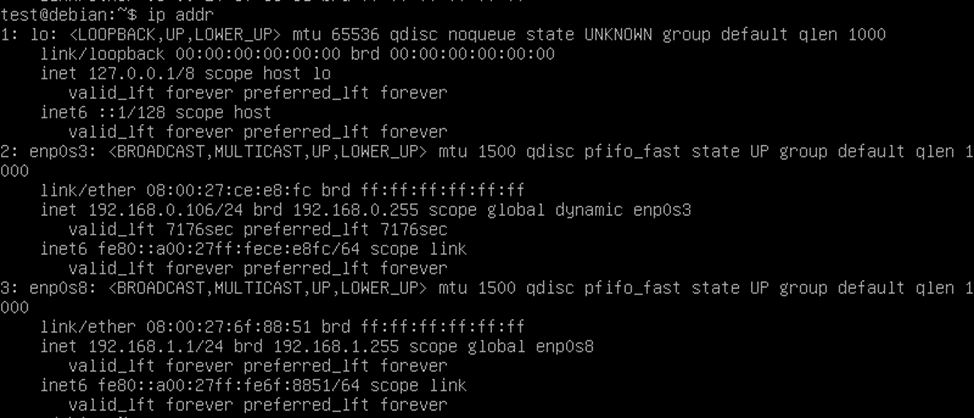

Перевірте, чи активна адреса:

ip addr

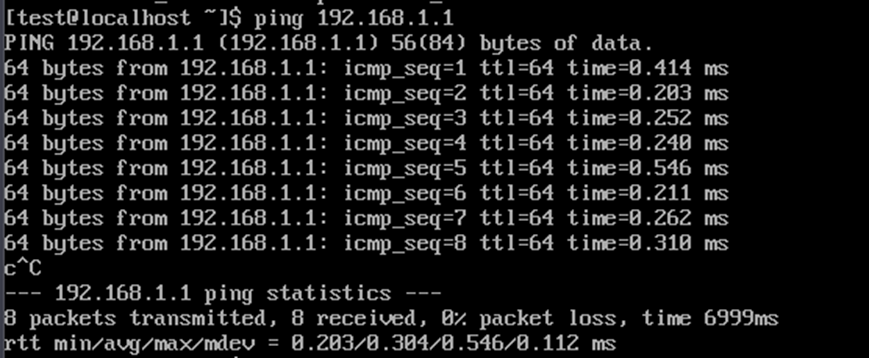

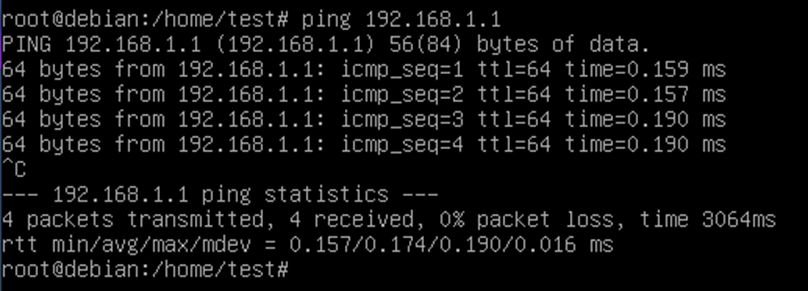

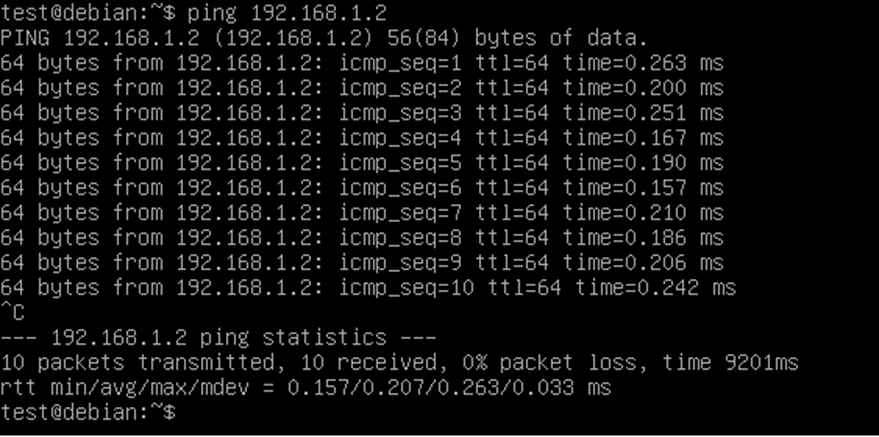

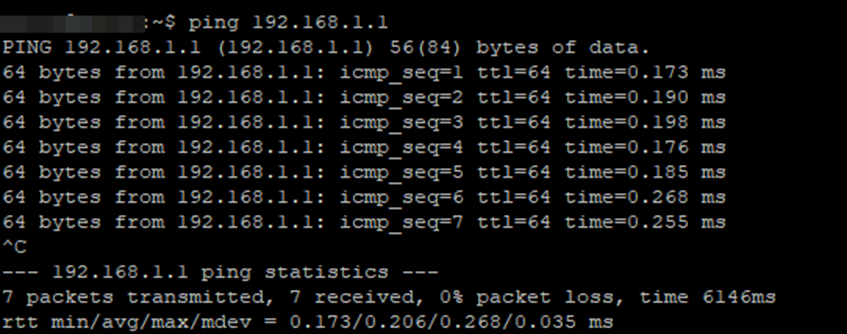

Перевірте, чи можуть сервери звертатися один до одного:

ping 192.168.1.2

Налаштування VLAN із тегами

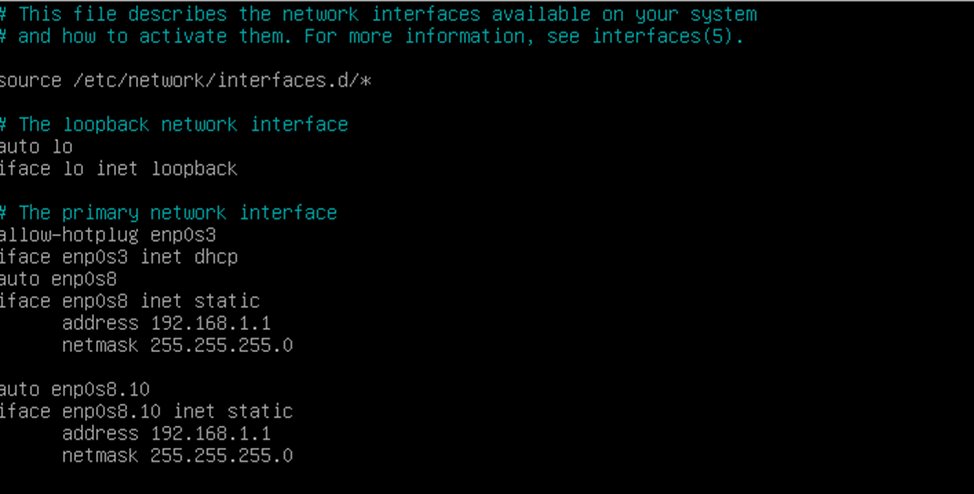

Додайте VLAN-інтерфейси до /etc/network/interfaces на кожному сервері. Використовуйте різні IP-адреси для кожного сервера в кожній VLAN.

Сервер 1:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.1/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.1/24

Сервер 2:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.2/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.2/24

Застосуйте конфігурацію:

sudo systemctl restart networking

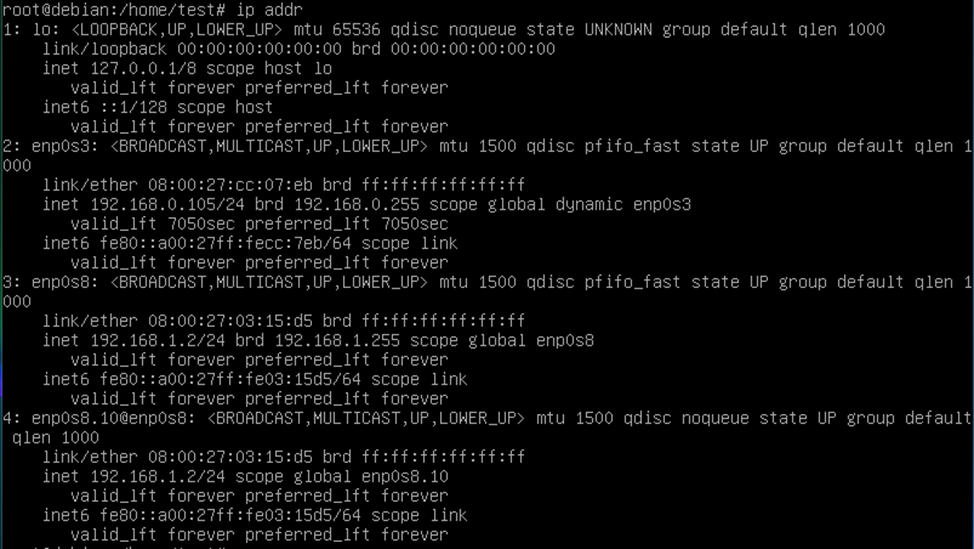

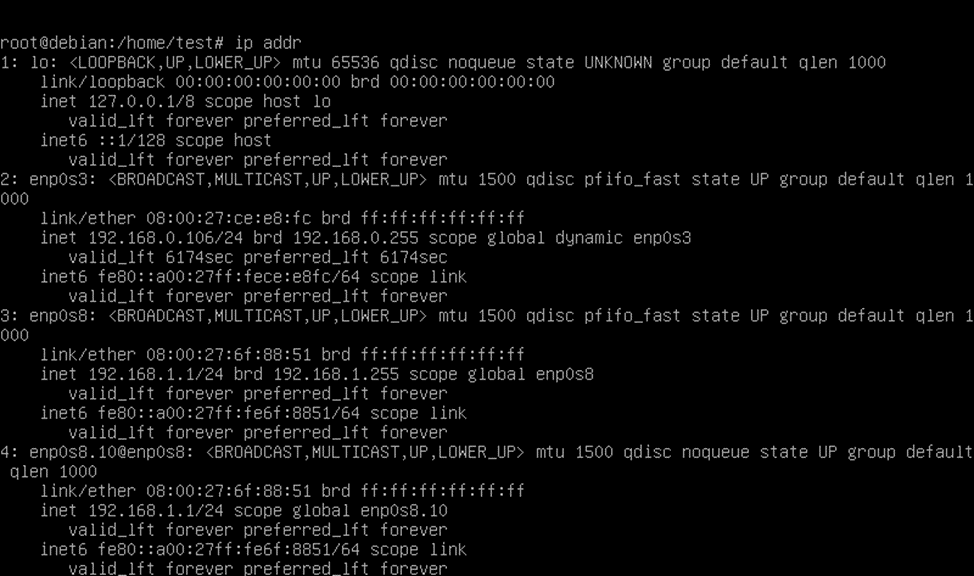

Перевірте результат:

ip addr

Щоб перевірити правильність роботи VLAN tagging:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Перевірте з'єднання:

ping 192.168.10.2
ping 192.168.20.2

AlmaLinux 9 / Rocky Linux 9

AlmaLinux 9 і Rocky Linux 9 використовують NetworkManager для налаштування мережі. Рекомендованим інструментом для керування підключеннями є nmcli. Старий підхід із використанням /etc/sysconfig/network-scripts/ не підтримується в дистрибутивах на базі RHEL 9.

Визначення мережевого інтерфейсу

nmcli device status

У наведених нижче прикладах використовується інтерфейс enp0s8.

Перевірка наявних підключень

Перед додаванням нового підключення перевірте, чи існує для інтерфейсу профіль підключення:

nmcli connection show

Якщо на enp0s8 активний наявний профіль, видаліть його, щоб уникнути конфліктів. Використовуйте назву профілю точно так, як вона вказана у виведенні вище. Пропустіть цей крок, якщо наявний профіль був створений вашим хостинг-провайдером або cloud-init:

nmcli connection delete "Wired connection 1"

Налаштування мережі для порту access без тегів

Призначте фізичному інтерфейсу статичну IP-адресу.

Сервер 1:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.1/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

Сервер 2:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.2/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

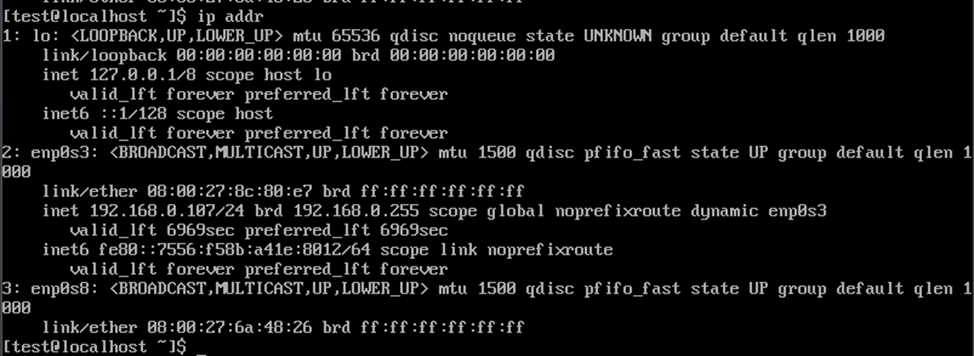

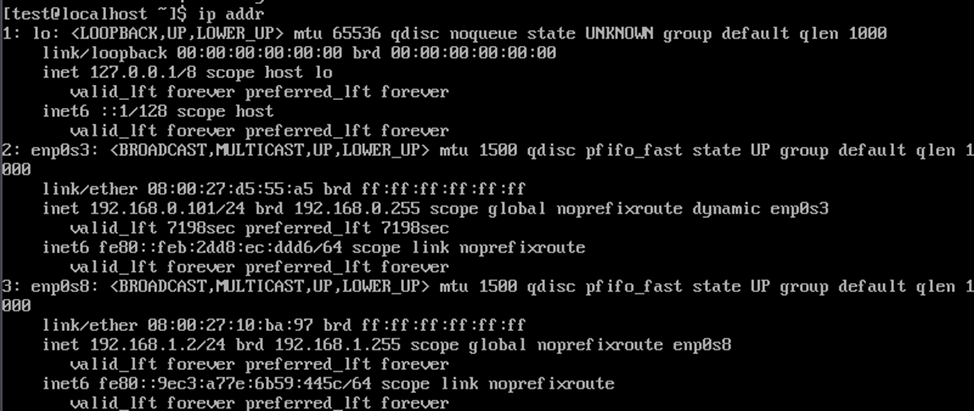

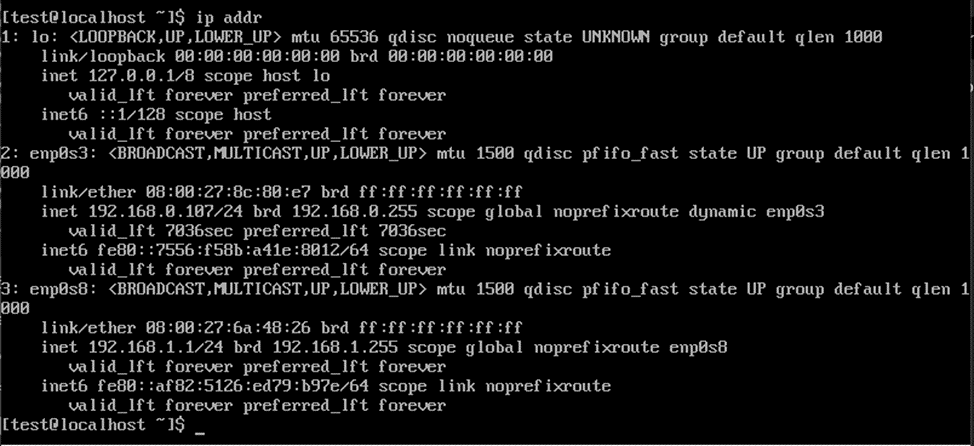

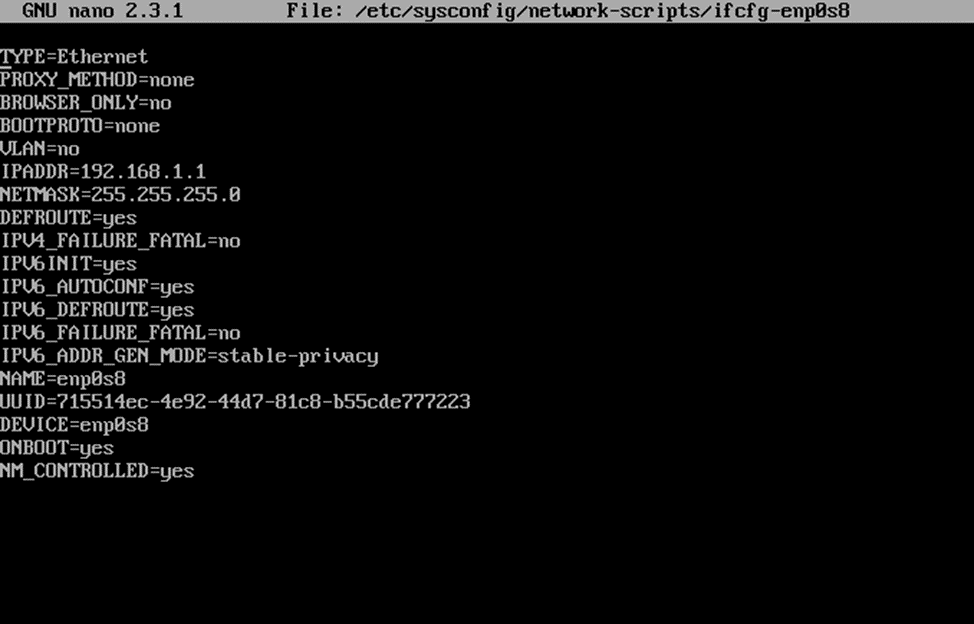

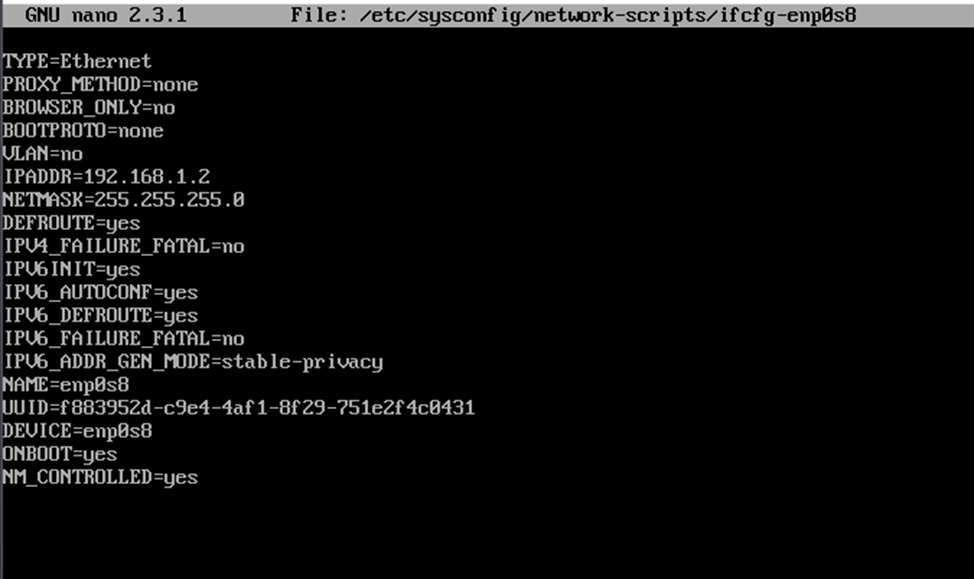

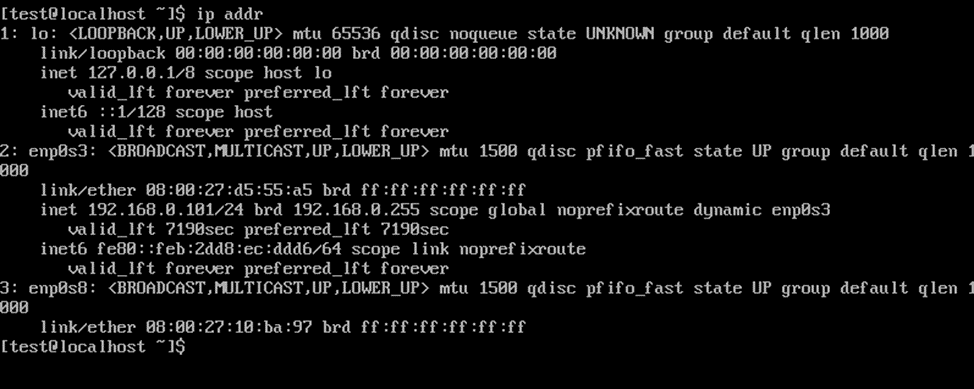

Перевірте, чи призначено адресу:

ip addr show enp0s8

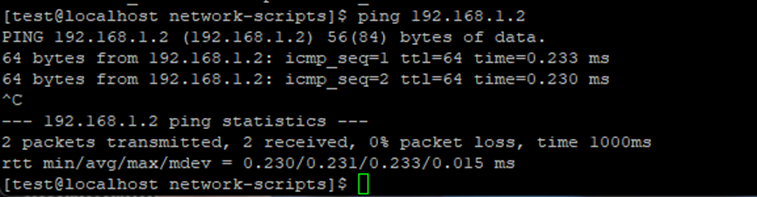

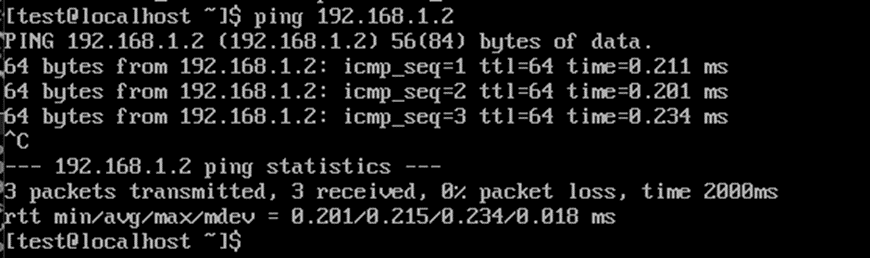

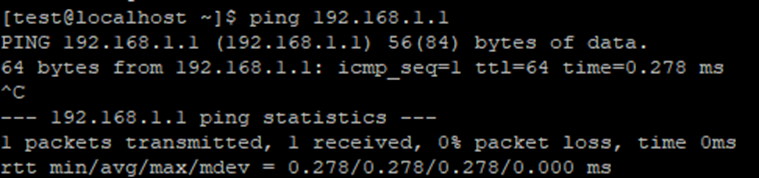

Перевірте з'єднання між серверами:

ping 192.168.1.2

Налаштування VLAN із тегами

Створіть VLAN-інтерфейс поверх фізичного інтерфейсу. Використовуйте різні IP-адреси на кожному сервері для кожної VLAN.

Сервер 1:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.1/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.1/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

Сервер 2:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.2/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.2/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

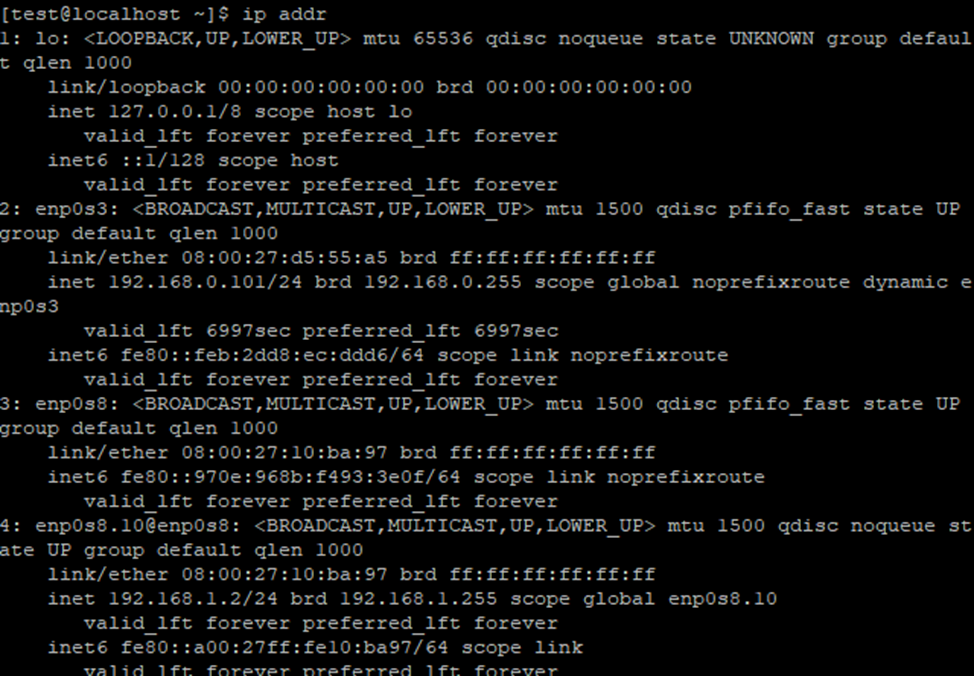

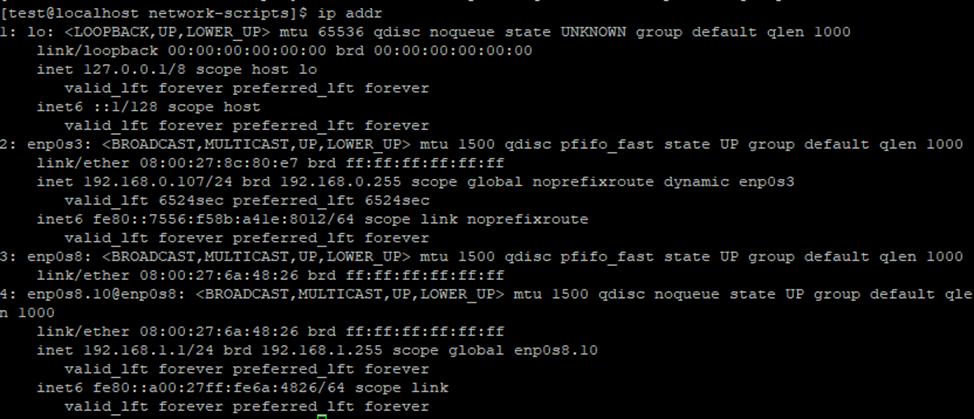

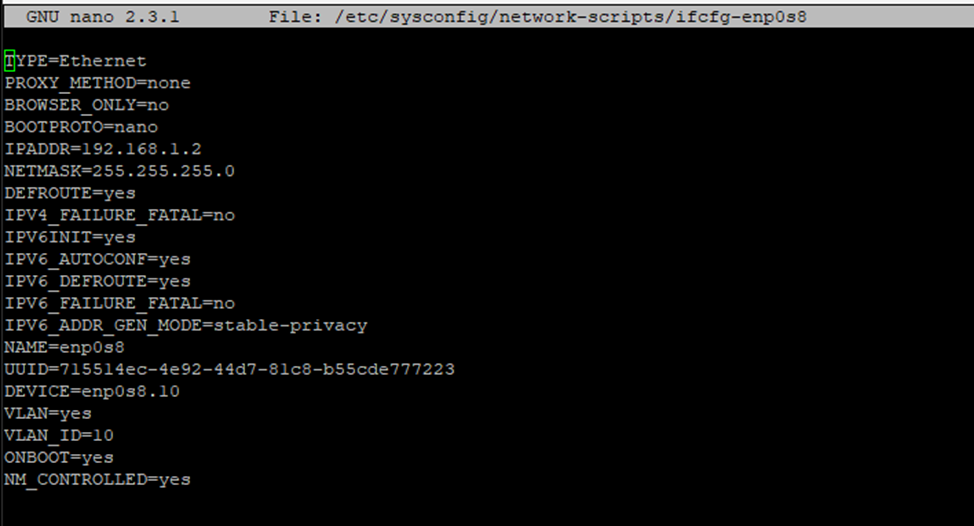

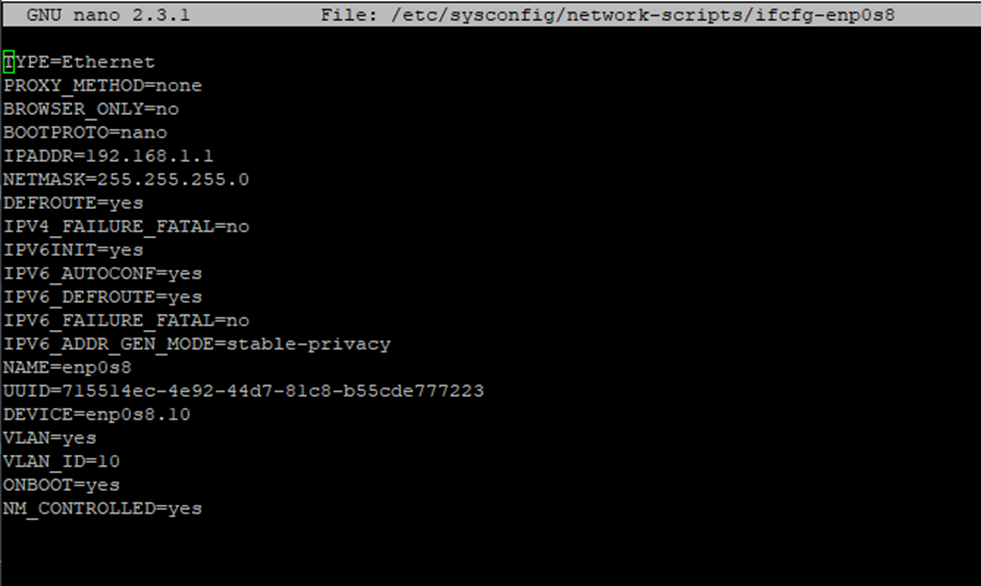

Перевірте результат:

ip addr

Щоб перевірити правильність роботи VLAN tagging:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Перевірте з'єднання:

ping 192.168.10.2
ping 192.168.20.2

Усунення несправностей

Якщо VLAN-інтерфейси не з'являються або не отримують трафік:

• перевірте, чи порт комутатора дозволяє необхідні VLAN ID;
• переконайтеся, що vSwitch або група портів гіпервізора налаштовані для передачі VLAN-тегів;
• переконайтеся, що в конфігурації вказаний правильний батьківський інтерфейс;
• перевірте, чи завантажений модуль ядра 8021q: lsmod | grep 8021q.
