Povezivanje poslužitelja na VLAN

Ovaj vodič objašnjava kako konfigurirati VLAN-ove na Linux poslužiteljima radi izolacije i kontrole mrežnog prometa. Sljedeći koraci obuhvaćaju Ubuntu 22.04, Debian 11 te AlmaLinux 9 / Rocky Linux 9.

Provjera modula jezgre 8021q

Na svim distribucijama prije konfiguriranja VLAN-ova provjerite je li modul jezgre 8021q učitan:

lsmod | grep 8021q

Ako modul nije učitan, pokrenite:

sudo modprobe 8021q

Kako biste omogućili automatsko učitavanje modula, dodajte ga u /etc/modules:

echo "8021q" | sudo tee -a /etc/modules

Ubuntu 22.04

Ubuntu 22.04 koristi netplan za konfiguraciju mreže.

Identifikacija mrežnog sučelja

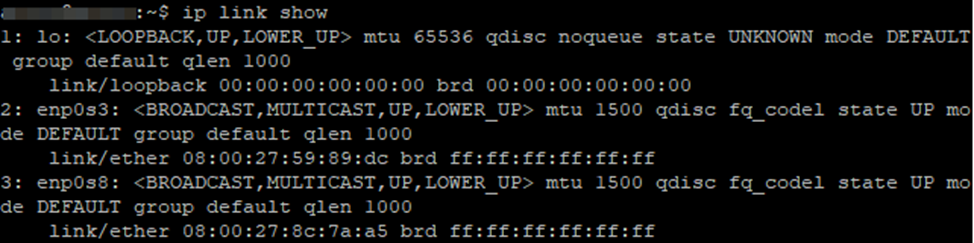

Pokrenite sljedeću naredbu kako biste pronašli naziv sučelja:

ip link show

U primjerima u nastavku sučelje je enp0s8.

Konfiguriranje mreže za access priključak bez oznaka

U ovom se odjeljku opisuje dodjela statičke IP adrese izravno fizičkom sučelju bez stvaranja VLAN podsučelja.

Otvorite konfiguracijsku datoteku netplan:

sudo nano /etc/netplan/*.yaml

Dodajte sljedeću konfiguraciju. Na svakom poslužitelju koristite različite IP adrese:

Poslužitelj 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.1/24
      routes:
        - to: default
          via: 192.168.1.254

Poslužitelj 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.2/24
      routes:
        - to: default
          via: 192.168.1.254

Testirajte konfiguraciju prije primjene. Naredba čeka do 120 sekundi na potvrdu, a zatim automatski vraća prethodnu konfiguraciju ako potvrda nije zaprimljena. To je posebno korisno na udaljenim poslužiteljima:

sudo netplan try

Ako je konfiguracija valjana, primijenite je:

sudo netplan apply

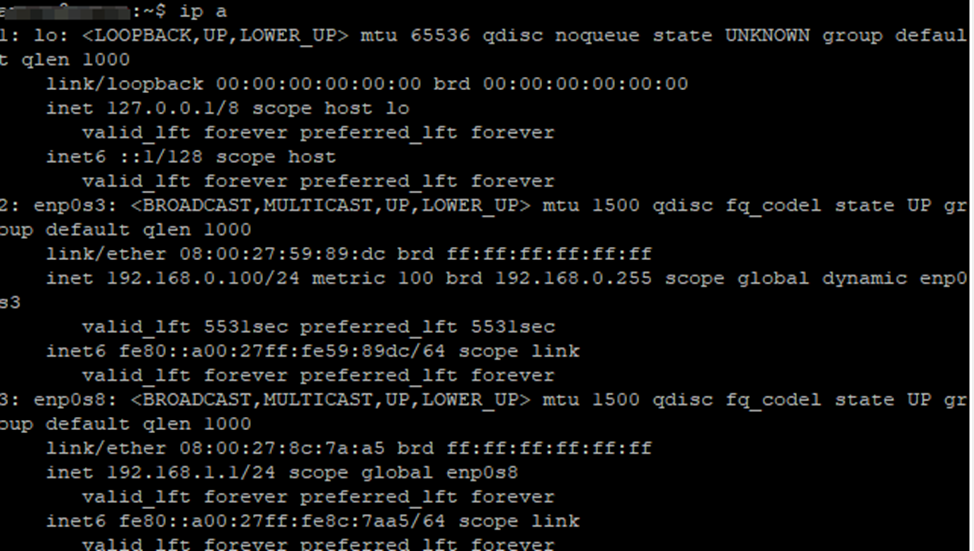

Provjerite je li adresa dodijeljena:

ip addr show enp0s8

Konfiguriranje VLAN-ova s oznakama

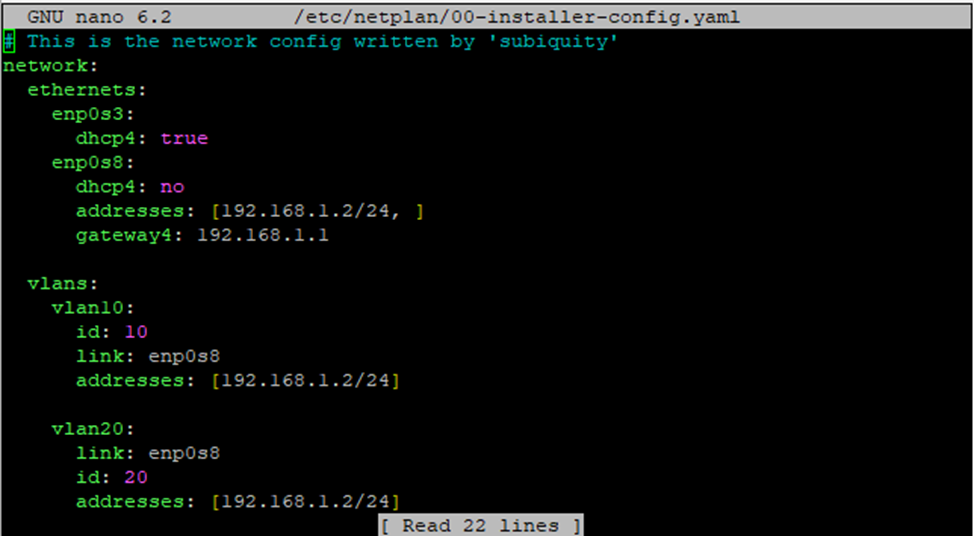

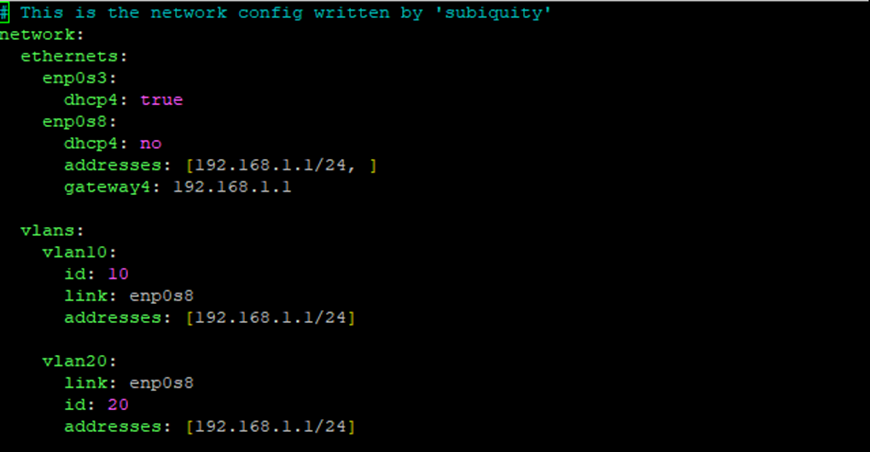

Otvorite konfiguracijsku datoteku netplan i dodajte VLAN sučelja. Za svaki poslužitelj na svakom VLAN-u koristite različite IP adrese:

Poslužitelj 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.1/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.1/24

Poslužitelj 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.2/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.2/24

Testirajte i primijenite konfiguraciju:

sudo netplan try
sudo netplan apply

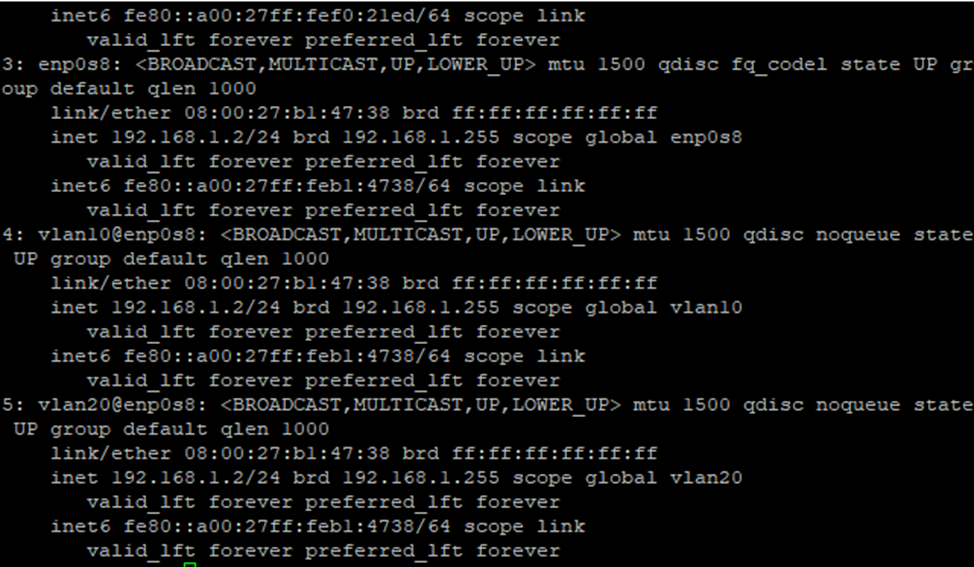

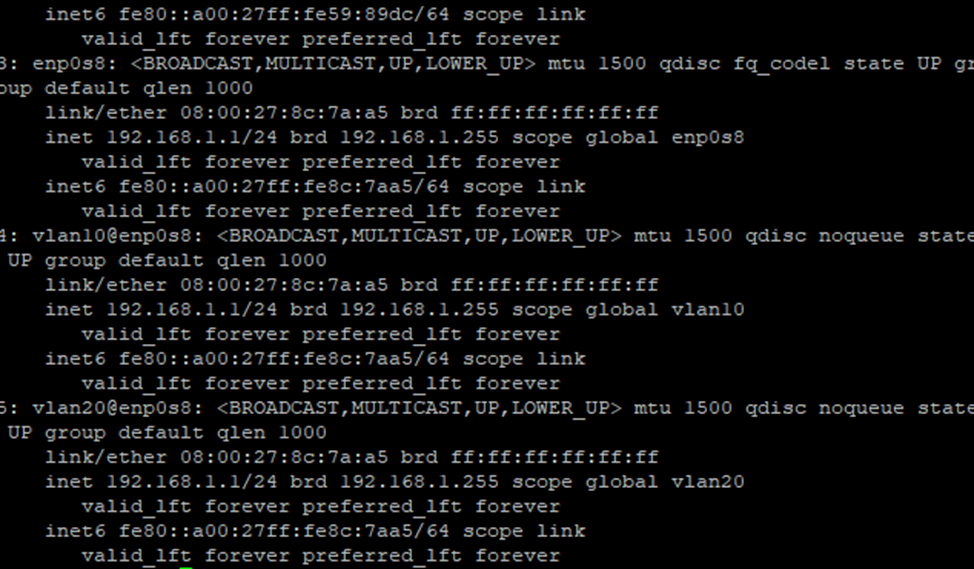

Provjerite rezultat:

ip addr

Kako biste provjerili radi li VLAN označavanje ispravno:

ip -d link show vlan10
ip -d link show vlan20

Provjerite povezivost:

ping 192.168.10.2
ping 192.168.20.2

Debian 11

Debian 11 koristi datoteku /etc/network/interfaces za konfiguraciju mreže.

Instalacija paketa vlan

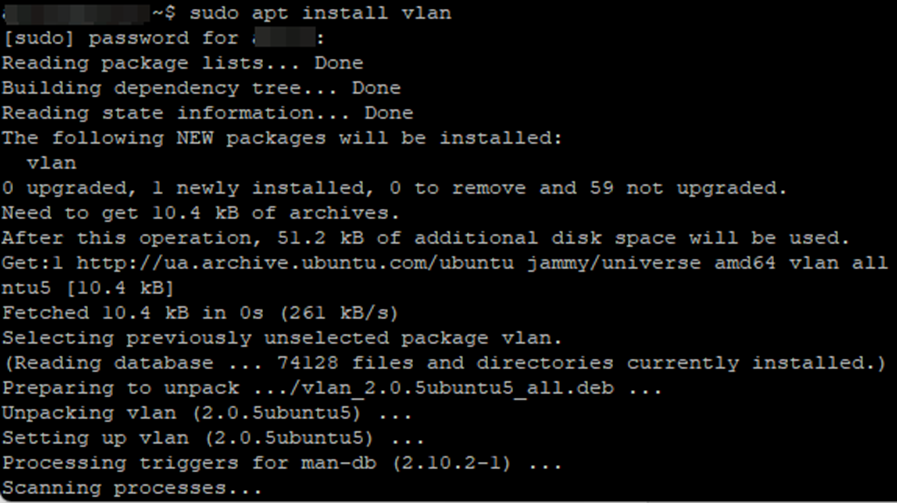

Na čistoj instalaciji Debiana instalirajte paket vlan prije konfiguriranja VLAN sučelja:

sudo apt update
sudo apt install vlan

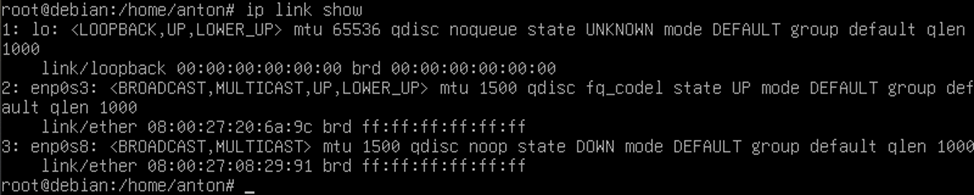

Identifikacija mrežnog sučelja

ip link show

U primjerima u nastavku sučelje je enp0s8.

Konfiguriranje mreže za access priključak bez oznaka

U ovom se odjeljku opisuje dodjela statičke IP adrese izravno fizičkom sučelju bez stvaranja VLAN podsučelja.

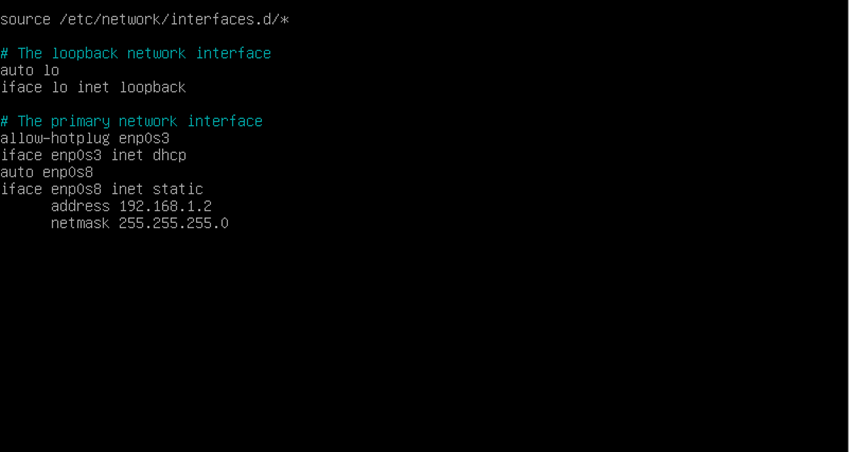

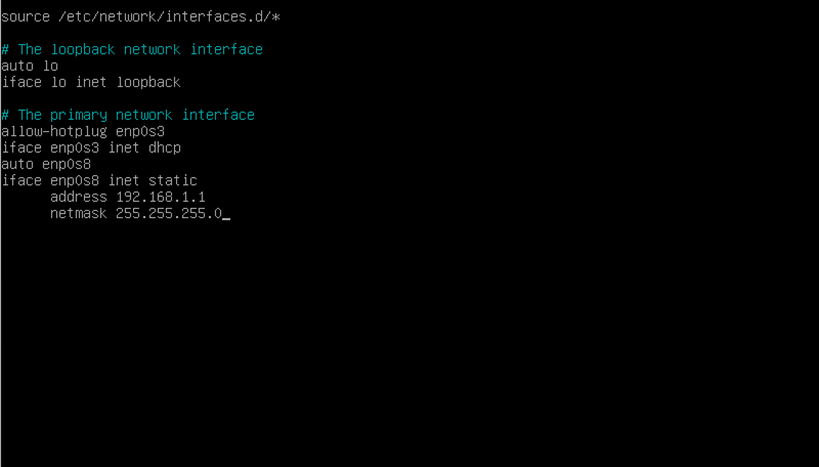

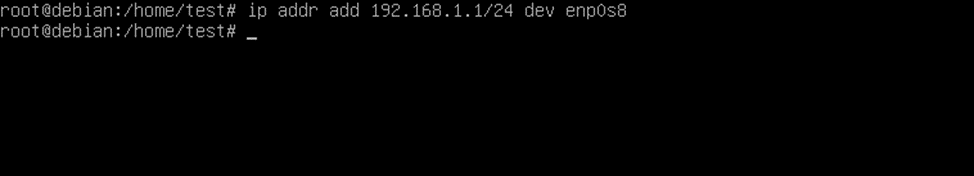

Dodajte sljedeću konfiguraciju u /etc/network/interfaces na svakom poslužitelju.

Poslužitelj 1:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.1/24
    gateway 192.168.1.254

Poslužitelj 2:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.2/24
    gateway 192.168.1.254

Primijenite konfiguraciju bez ponovnog pokretanja:

sudo systemctl restart networking

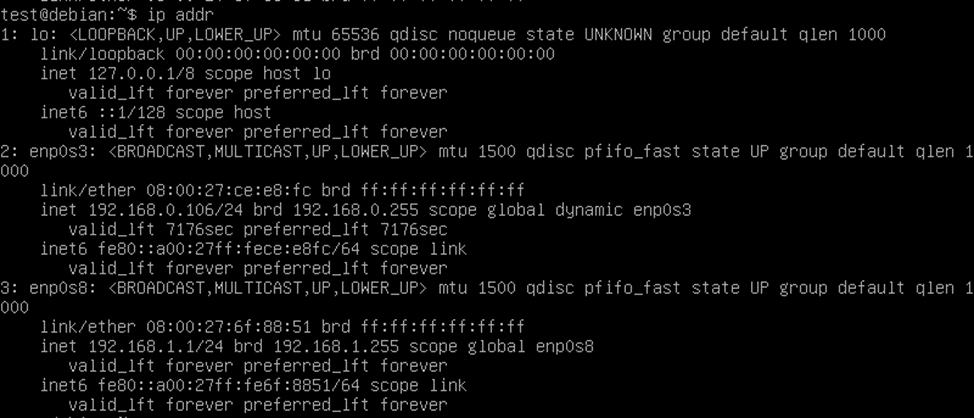

Provjerite je li adresa aktivna:

ip addr

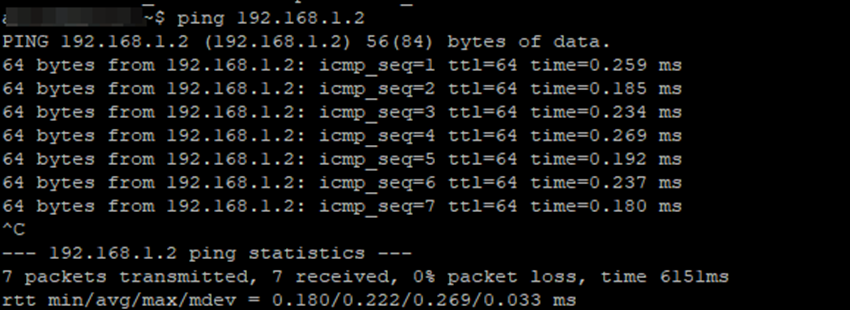

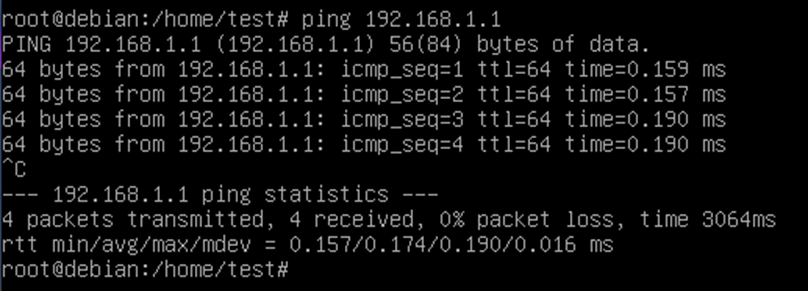

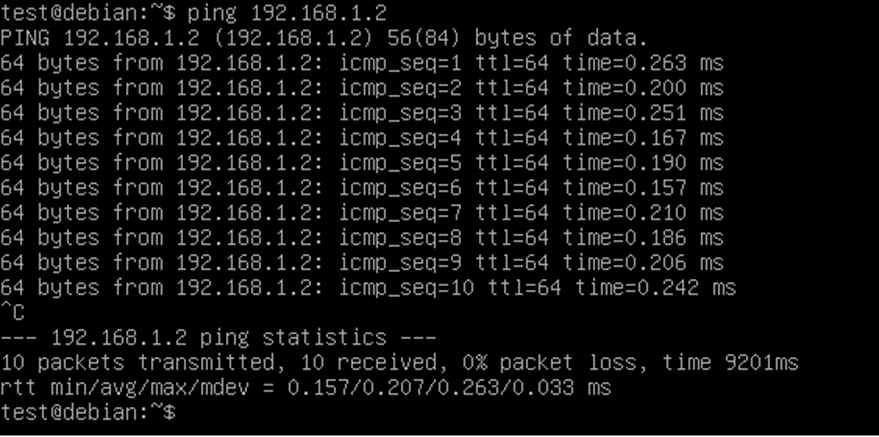

Provjerite mogu li poslužitelji međusobno komunicirati:

ping 192.168.1.2

Konfiguriranje VLAN-ova s oznakama

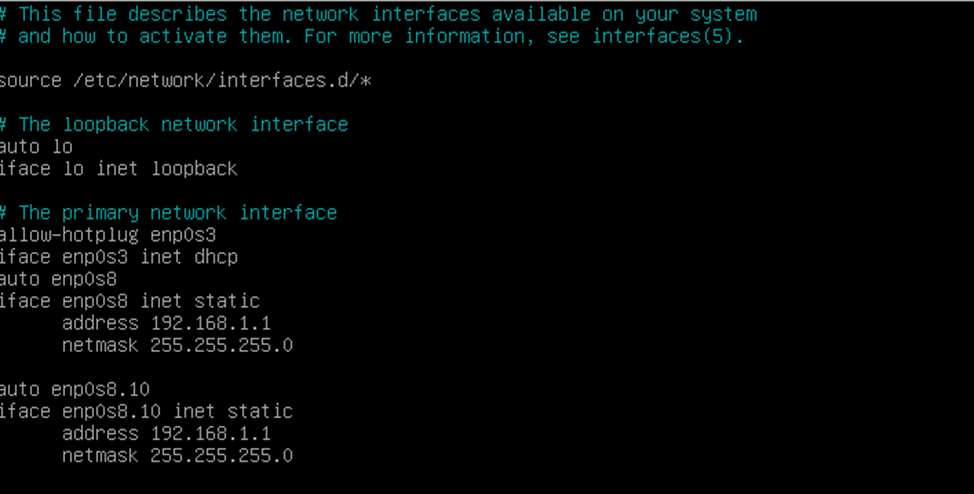

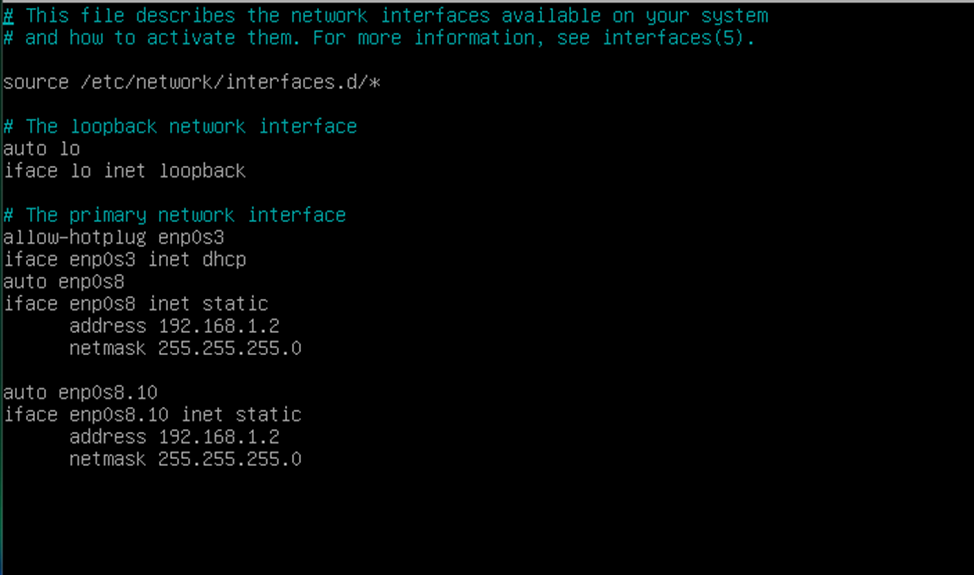

Dodajte VLAN sučelja u /etc/network/interfaces na svakom poslužitelju. Za svaki poslužitelj na svakom VLAN-u koristite različite IP adrese.

Poslužitelj 1:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.1/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.1/24

Poslužitelj 2:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.2/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.2/24

Primijenite konfiguraciju:

sudo systemctl restart networking

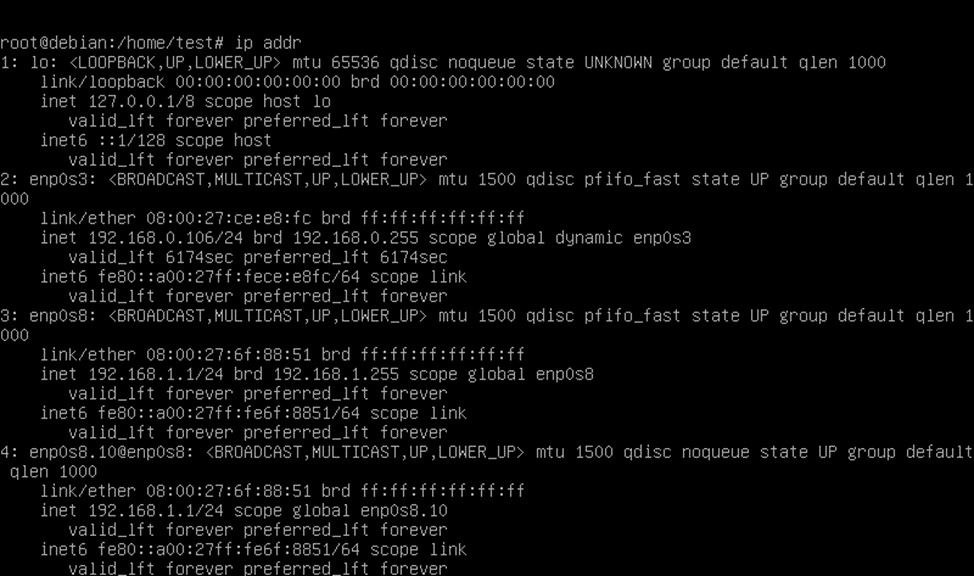

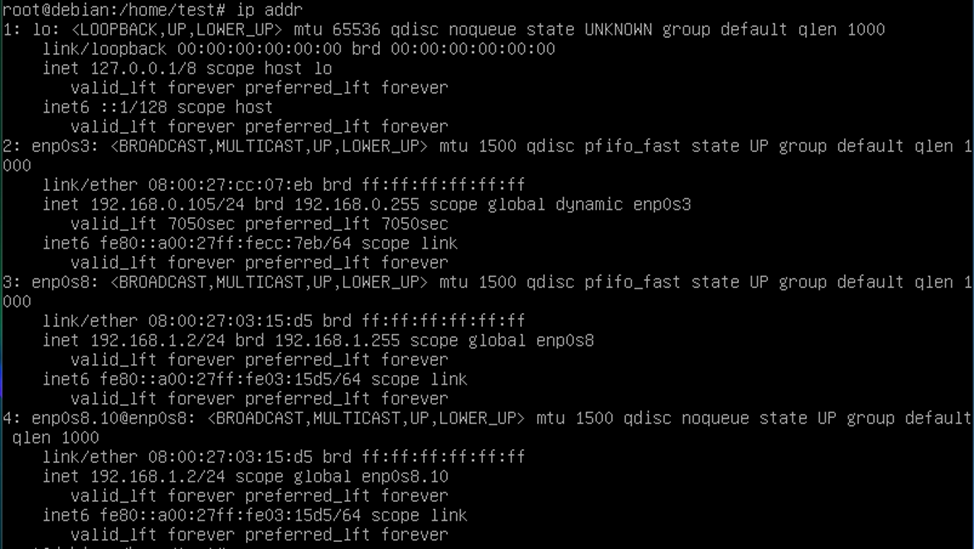

Provjerite rezultat:

ip addr

Kako biste provjerili radi li VLAN označavanje ispravno:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Provjerite povezivost:

ping 192.168.10.2
ping 192.168.20.2

AlmaLinux 9 / Rocky Linux 9

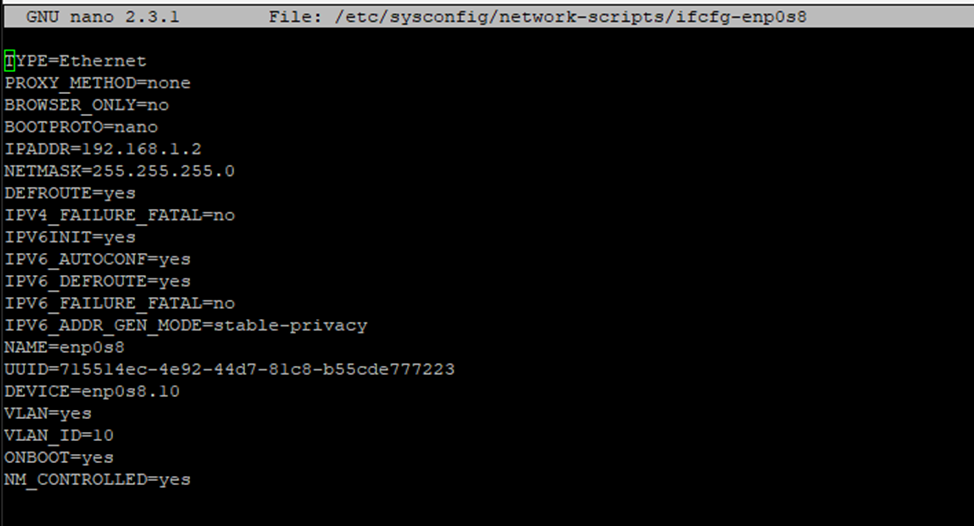

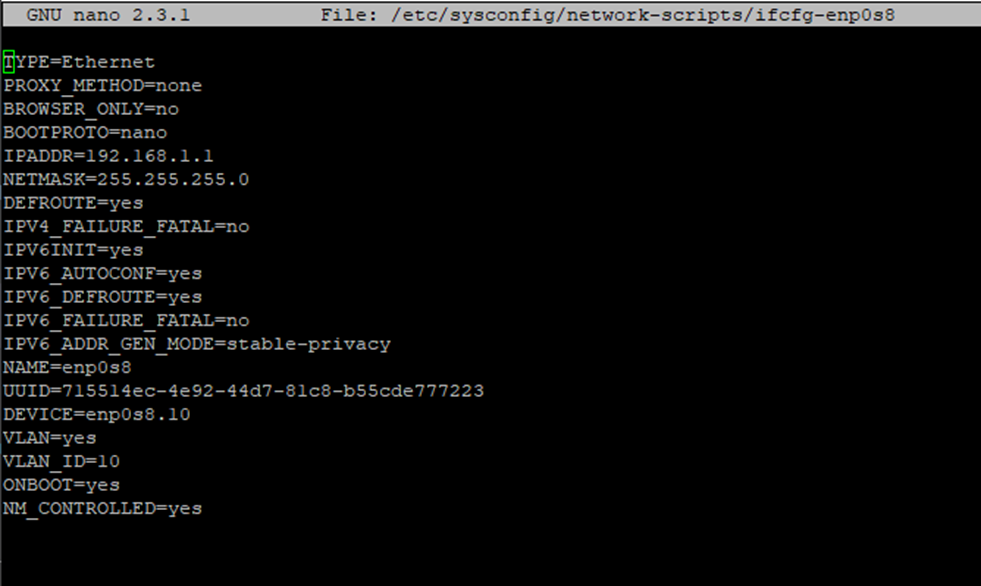

AlmaLinux 9 i Rocky Linux 9 koriste NetworkManager za konfiguraciju mreže. Preporučeni alat za upravljanje vezama je nmcli. Stariji pristup koji koristi /etc/sysconfig/network-scripts/ nije podržan u distribucijama temeljenima na RHEL-u 9.

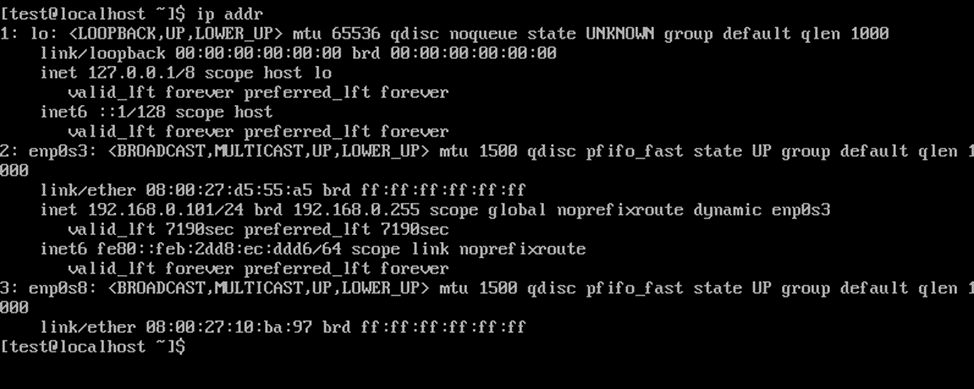

Identifikacija mrežnog sučelja

nmcli device status

U primjerima u nastavku sučelje je enp0s8.

Provjera postojećih veza

Prije dodavanja nove veze provjerite postoji li već profil veze za sučelje:

nmcli connection show

Ako je postojeći profil aktivan na enp0s8, uklonite ga kako biste izbjegli sukobe. Koristite naziv profila točno onako kako je prikazan u prethodnom izlazu. Preskočite ovaj korak ako je postojeći profil izradio vaš pružatelj hostinga ili cloud-init:

nmcli connection delete "Wired connection 1"

Konfiguriranje mreže za access priključak bez oznaka

Dodijelite statičku IP adresu fizičkom sučelju.

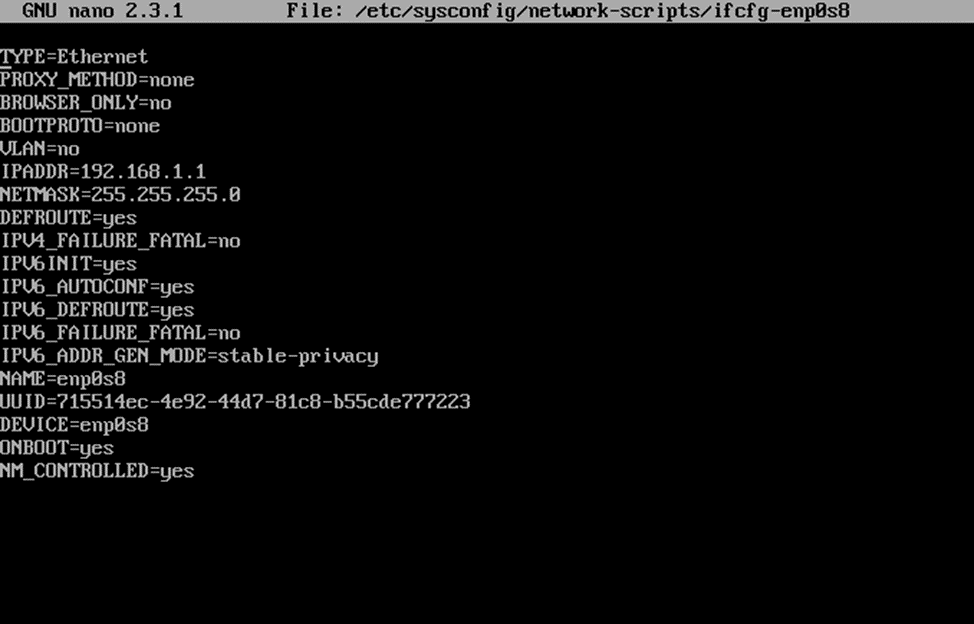

Poslužitelj 1:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.1/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

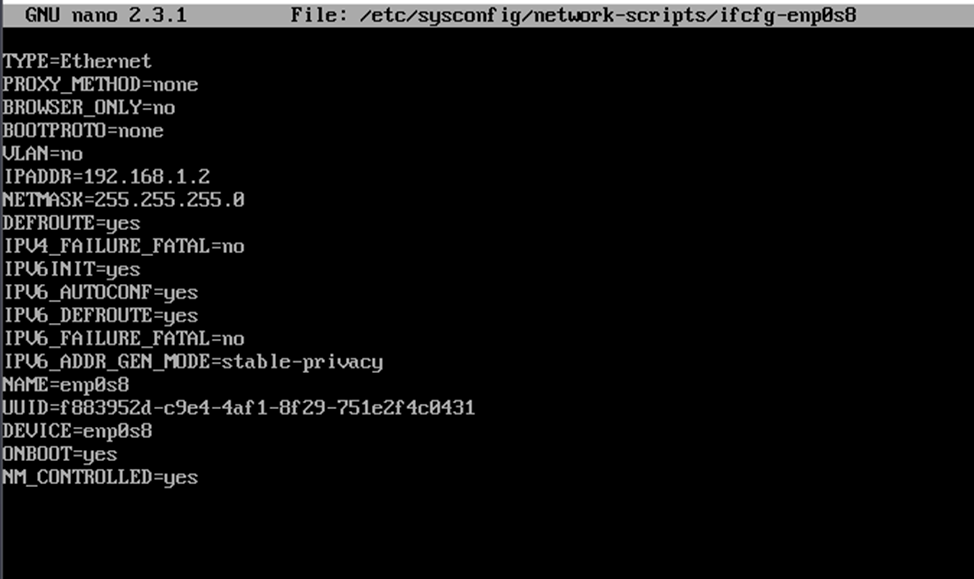

Poslužitelj 2:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.2/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

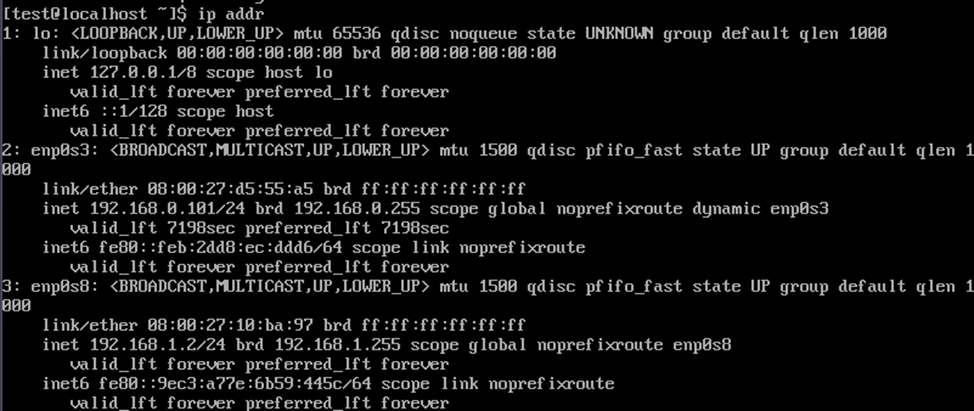

Provjerite je li adresa dodijeljena:

ip addr show enp0s8

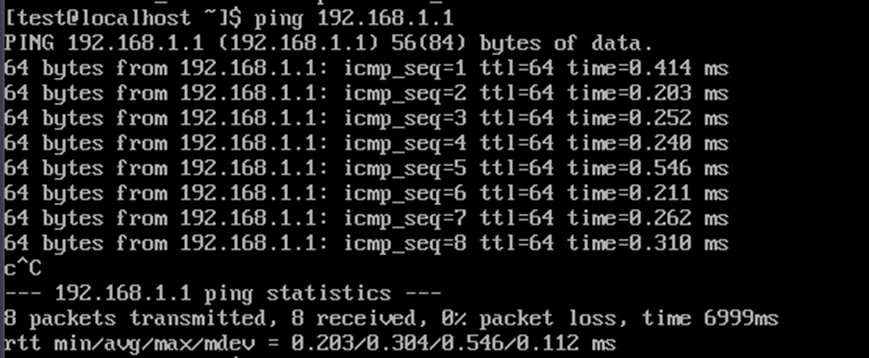

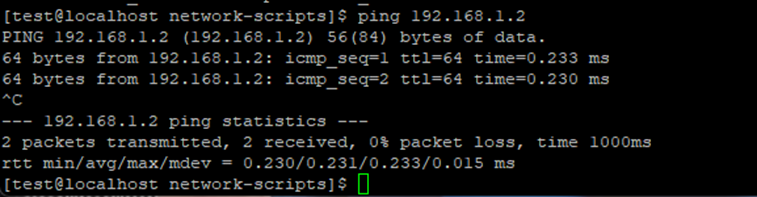

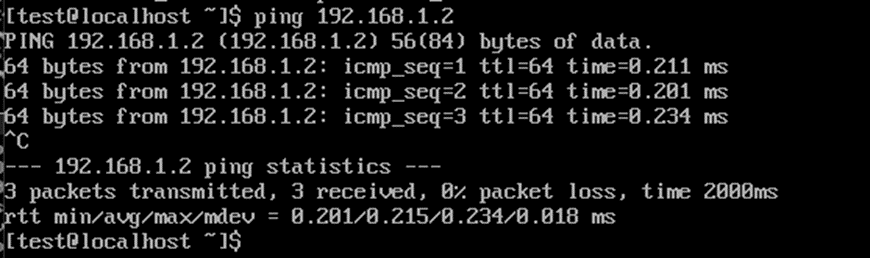

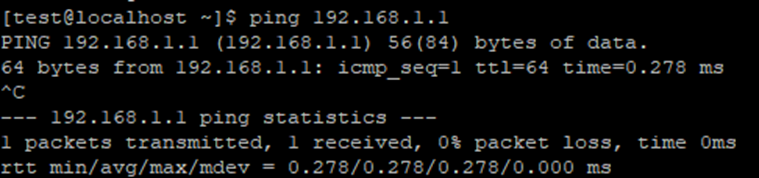

Provjerite povezanost između poslužitelja:

ping 192.168.1.2

Konfiguriranje VLAN-ova s oznakama

Izradite VLAN sučelje na fizičkom sučelju. Na svakom poslužitelju koristite različite IP adrese za svaki VLAN.

Poslužitelj 1:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.1/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.1/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

Poslužitelj 2:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.2/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.2/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

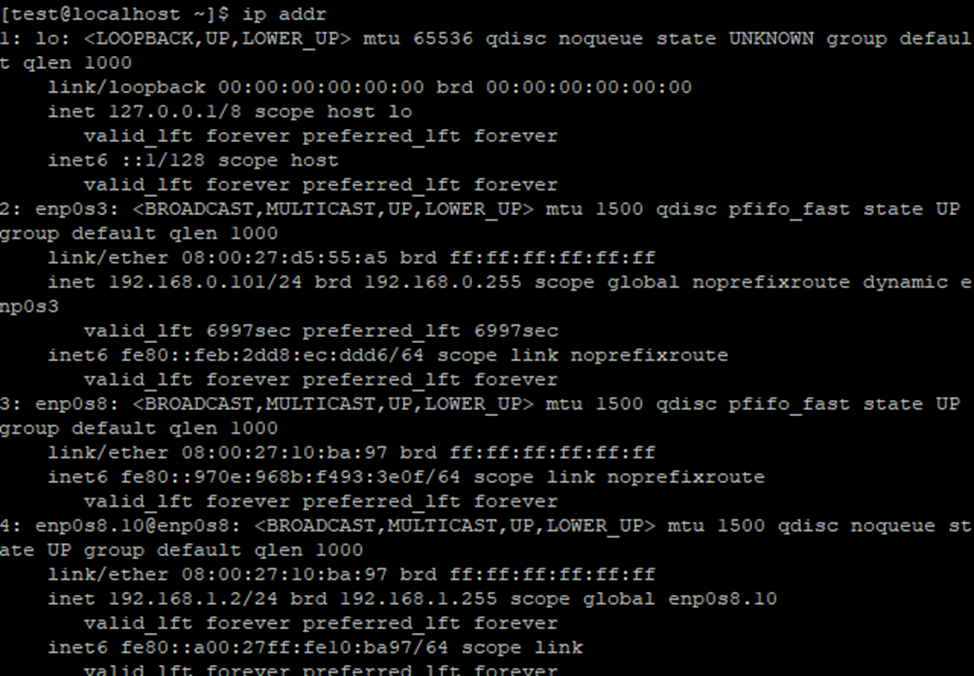

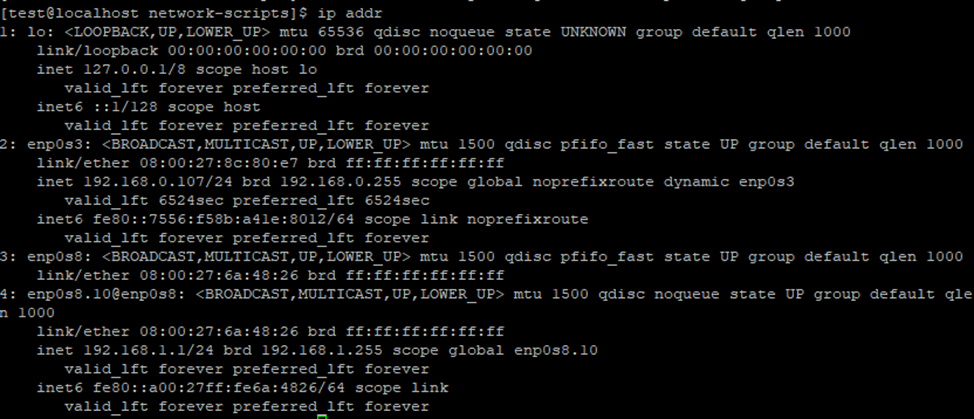

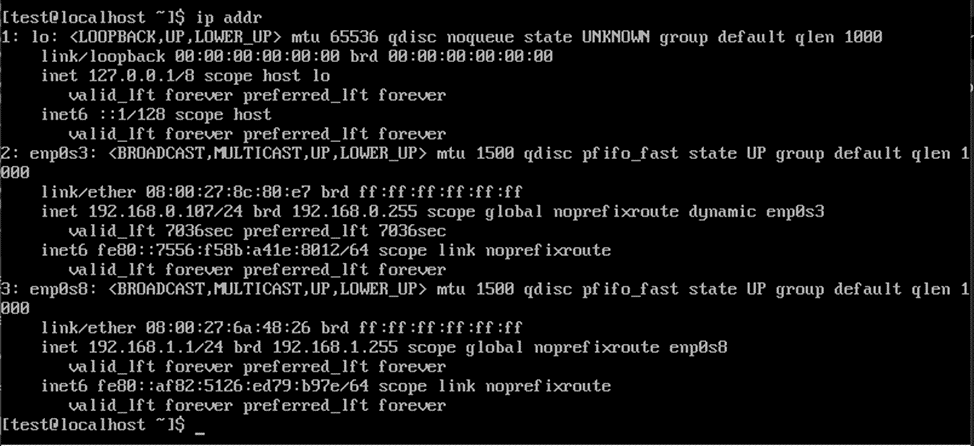

Provjerite rezultat:

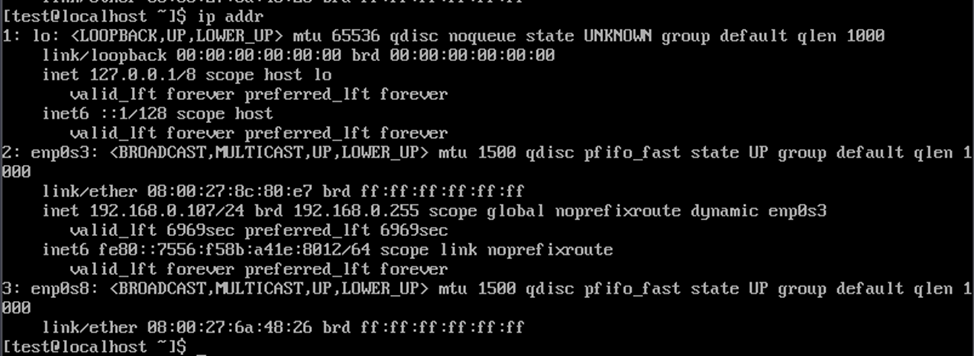

ip addr

Kako biste provjerili radi li VLAN označavanje ispravno:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Provjerite povezivost:

ping 192.168.10.2
ping 192.168.20.2

Otklanjanje poteškoća

Ako se VLAN sučelja ne pojavljuju ili ne primaju promet:

• provjerite dopušta li priključak preklopnika potrebne VLAN ID-ove;
• provjerite je li vSwitch ili grupa priključaka hipervizora konfigurirana za prosljeđivanje VLAN oznaka;
• provjerite je li u konfiguraciji naveden ispravan nadređeni sučelje;
• provjerite je li modul jezgre 8021q učitan: lsmod | grep 8021q.
