Podłączanie serwerów do sieci VLAN

Ten przewodnik wyjaśnia, jak skonfigurować sieci VLAN na serwerach Linux w celu izolowania i kontrolowania ruchu sieciowego. Poniższe kroki obejmują Ubuntu 22.04, Debian 11 oraz AlmaLinux 9 / Rocky Linux 9.

Sprawdzanie modułu jądra 8021q

We wszystkich dystrybucjach przed skonfigurowaniem sieci VLAN sprawdź, czy moduł jądra 8021q jest załadowany:

lsmod | grep 8021q

Jeśli moduł nie jest załadowany, uruchom:

sudo modprobe 8021q

Aby ładować moduł automatycznie, dodaj go do /etc/modules:

echo "8021q" | sudo tee -a /etc/modules

Ubuntu 22.04

Ubuntu 22.04 używa netplan do konfiguracji sieci.

Identyfikacja interfejsu sieciowego

Uruchom następujące polecenie, aby znaleźć nazwę interfejsu:

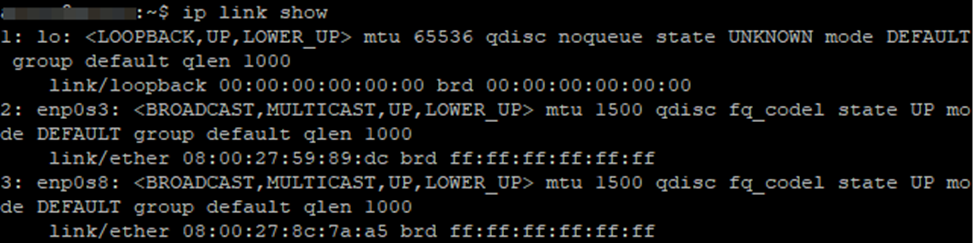

ip link show

W poniższych przykładach interfejsem jest enp0s8.

Konfiguracja sieci dla nietagowanego portu access

W tej sekcji opisano przypisanie statycznego adresu IP bezpośrednio do fizycznego interfejsu, bez tworzenia podinterfejsu VLAN.

Otwórz plik konfiguracyjny netplan:

sudo nano /etc/netplan/*.yaml

Dodaj następującą konfigurację. Używaj różnych adresów IP na każdym serwerze:

Serwer 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.1/24
      routes:
        - to: default
          via: 192.168.1.254

Serwer 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.2/24
      routes:
        - to: default
          via: 192.168.1.254

Przetestuj konfigurację przed jej zastosowaniem. Polecenie czeka do 120 sekund na potwierdzenie, a następnie automatycznie przywraca poprzednią konfigurację, jeśli nie zostanie potwierdzona. Jest to szczególnie przydatne w przypadku serwerów zdalnych:

sudo netplan try

Jeśli konfiguracja jest prawidłowa, zastosuj ją:

sudo netplan apply

Sprawdź, czy adres został przypisany:

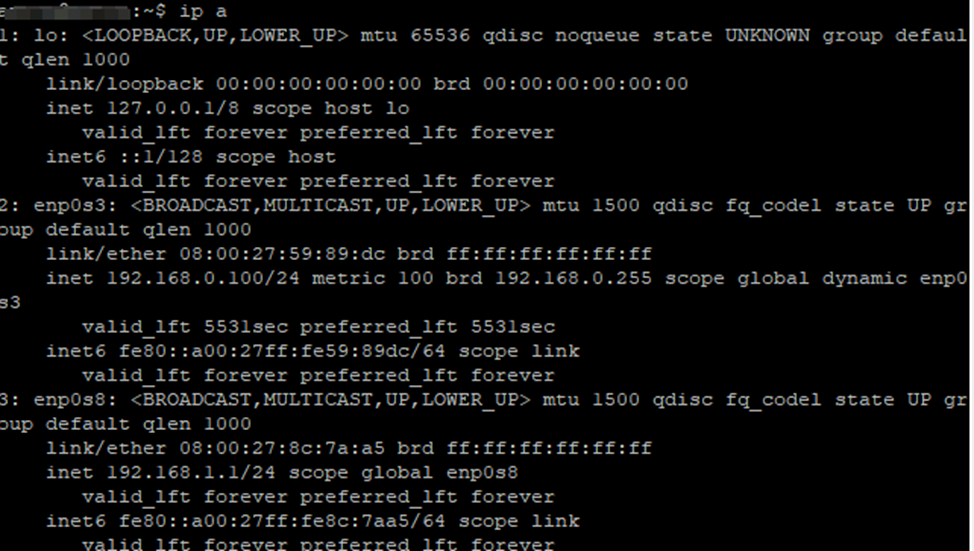

ip addr show enp0s8

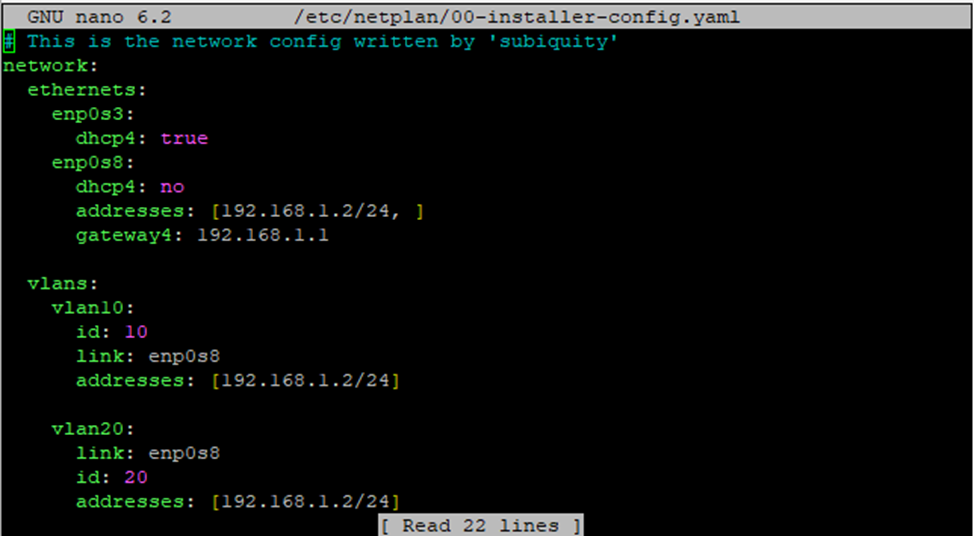

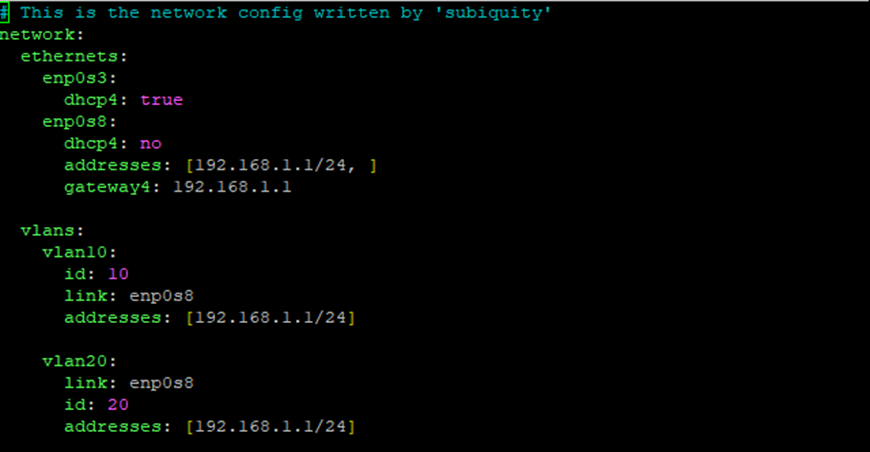

Konfiguracja tagowanych sieci VLAN

Otwórz plik konfiguracyjny netplan i dodaj interfejsy VLAN. Używaj różnych adresów IP dla każdego serwera w każdej sieci VLAN:

Serwer 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.1/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.1/24

Serwer 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.2/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.2/24

Przetestuj i zastosuj konfigurację:

sudo netplan try
sudo netplan apply

Sprawdź wynik:

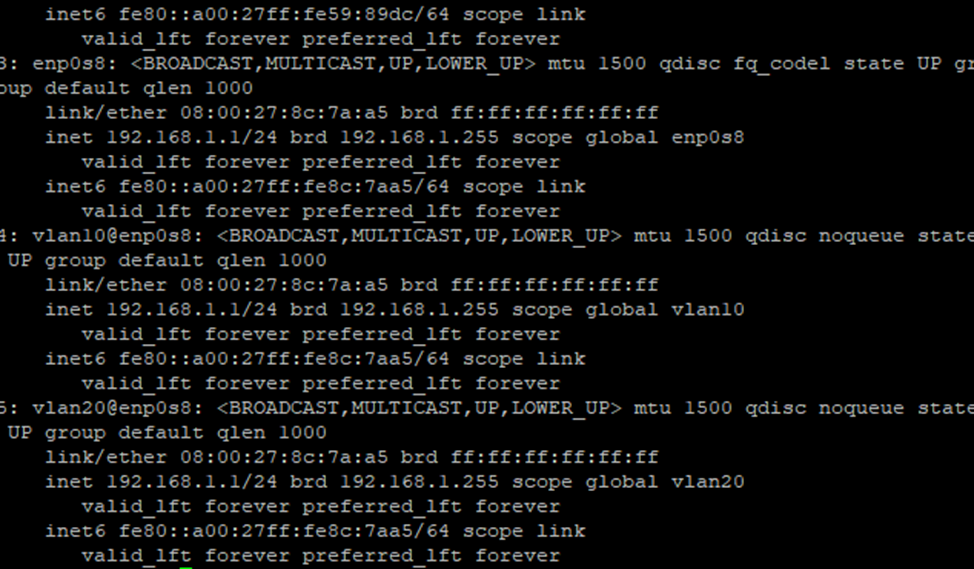

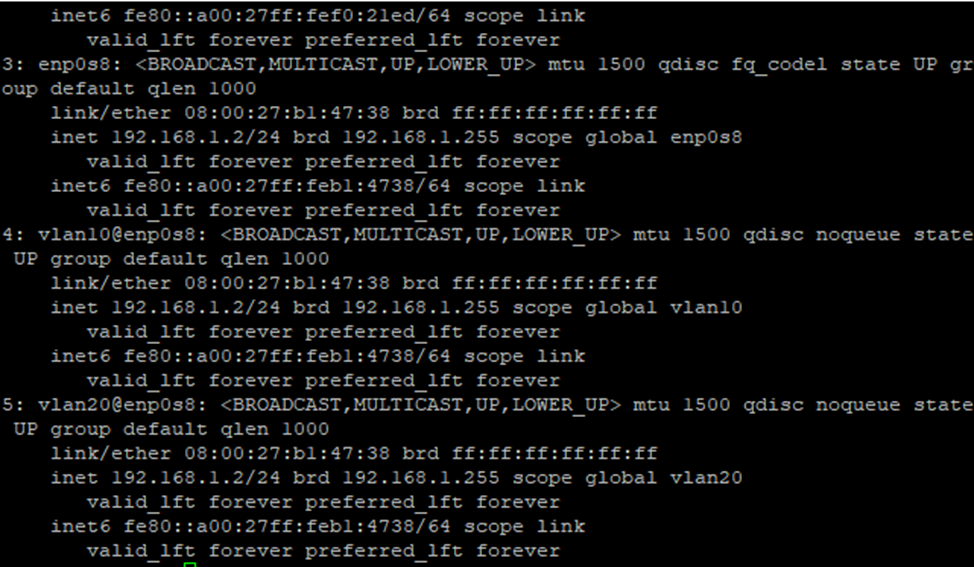

ip addr

Aby sprawdzić, czy tagowanie VLAN działa prawidłowo:

ip -d link show vlan10
ip -d link show vlan20

Sprawdź łączność:

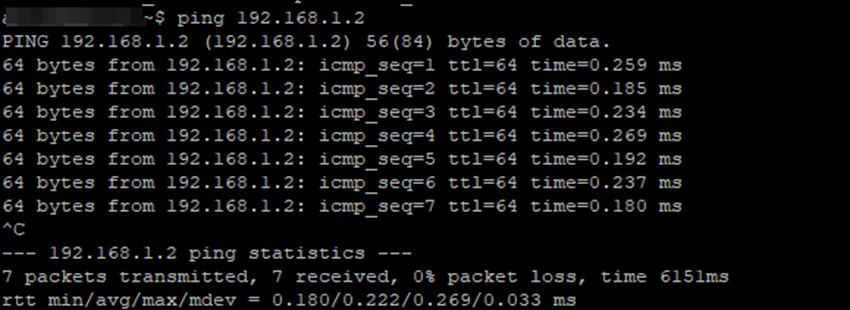

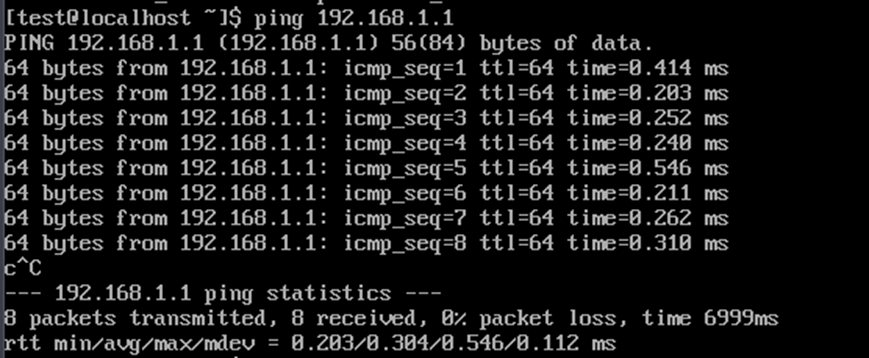

ping 192.168.10.2
ping 192.168.20.2

Debian 11

Debian 11 używa pliku /etc/network/interfaces do konfiguracji sieci.

Instalacja pakietu vlan

W przypadku czystej instalacji Debiana zainstaluj pakiet vlan przed skonfigurowaniem interfejsów VLAN:

sudo apt update

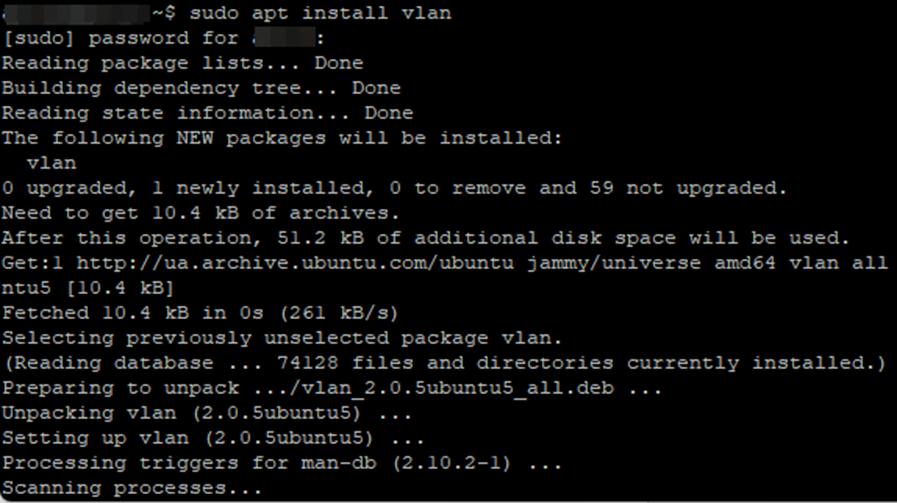

sudo apt install vlan

Identyfikacja interfejsu sieciowego

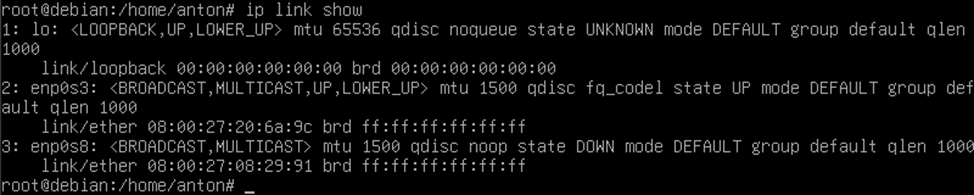

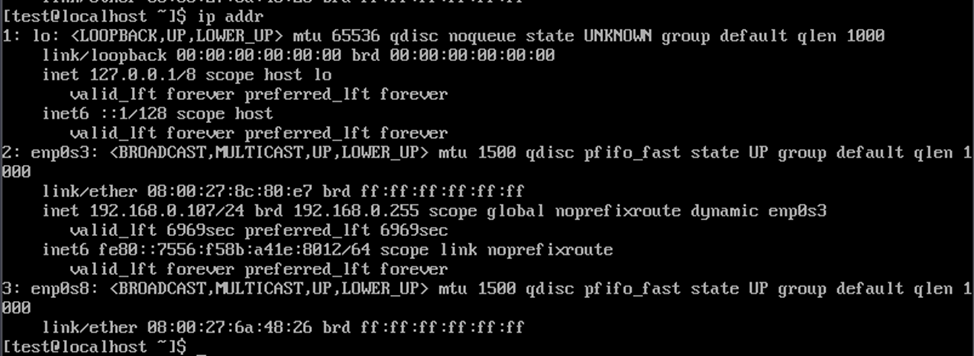

ip link show

W poniższych przykładach interfejsem jest enp0s8.

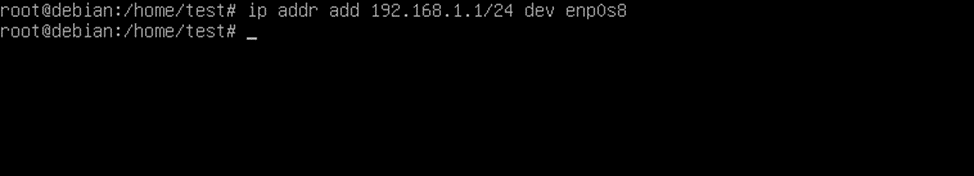

Konfiguracja sieci dla nietagowanego portu access

W tej sekcji opisano przypisanie statycznego adresu IP bezpośrednio do fizycznego interfejsu, bez tworzenia podinterfejsu VLAN.

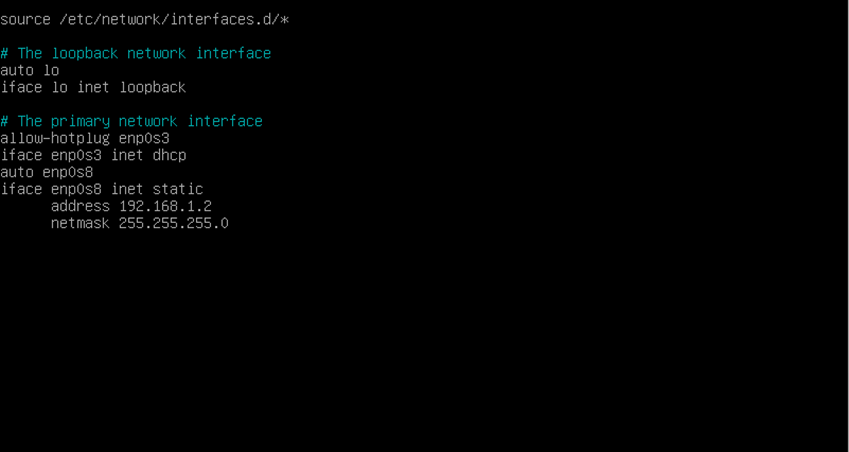

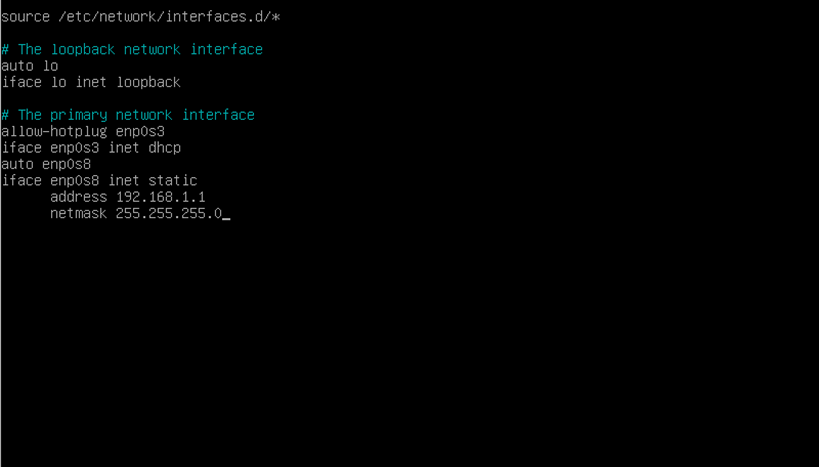

Dodaj poniższą konfigurację do pliku /etc/network/interfaces na każdym serwerze.

Serwer 1:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.1/24
    gateway 192.168.1.254

Serwer 2:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.2/24
    gateway 192.168.1.254

Zastosuj konfigurację bez ponownego uruchamiania systemu:

sudo systemctl restart networking

Sprawdź, czy adres jest aktywny:

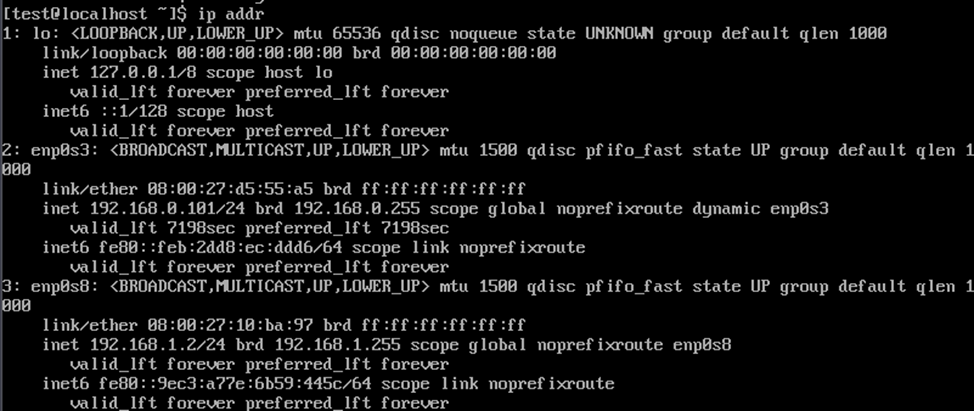

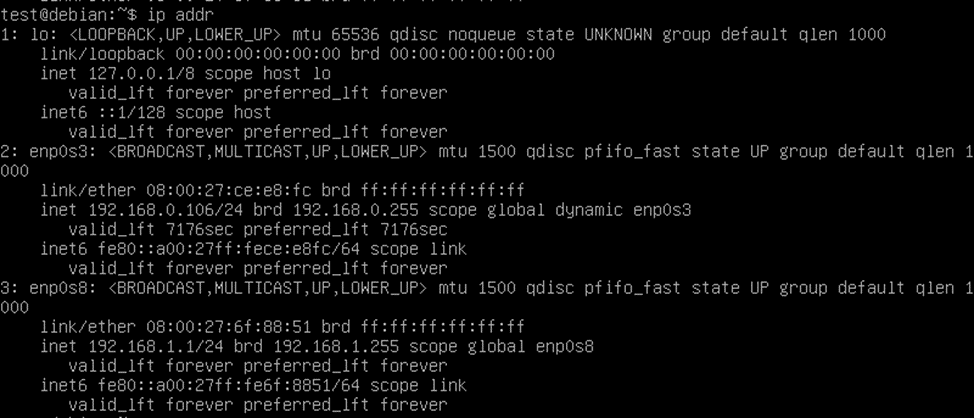

ip addr

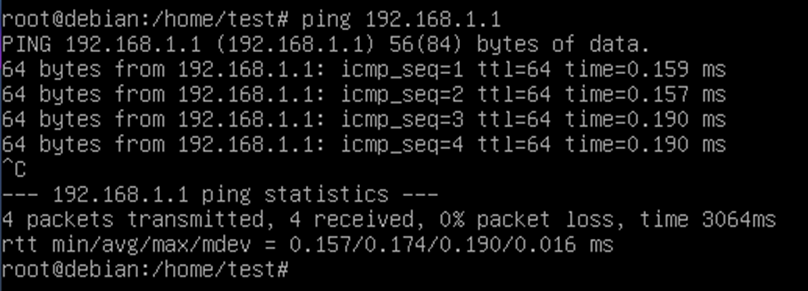

Sprawdź, czy serwery mogą komunikować się ze sobą:

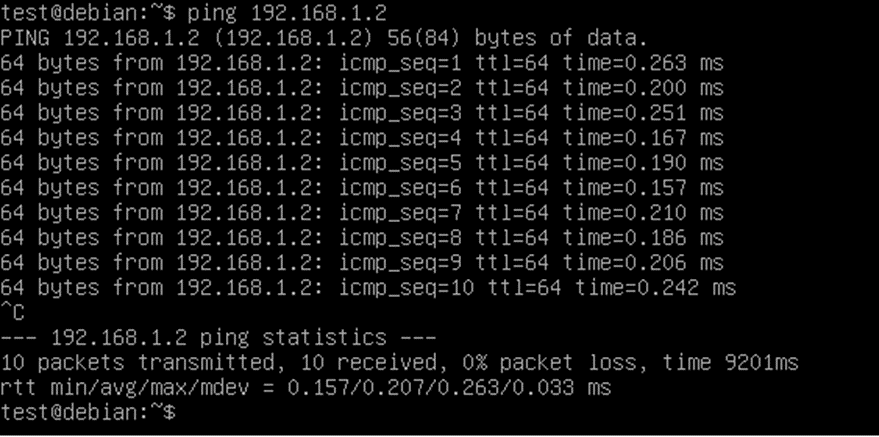

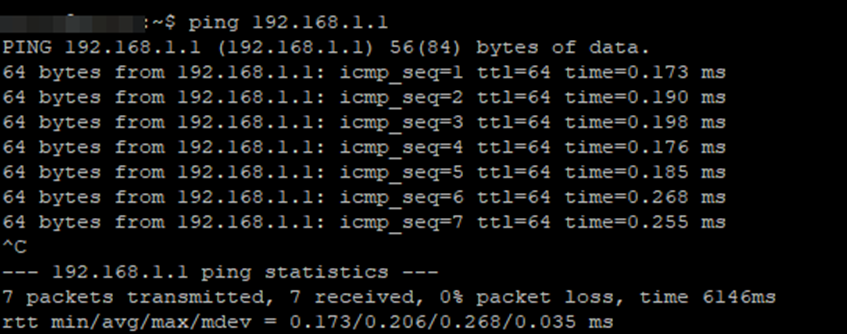

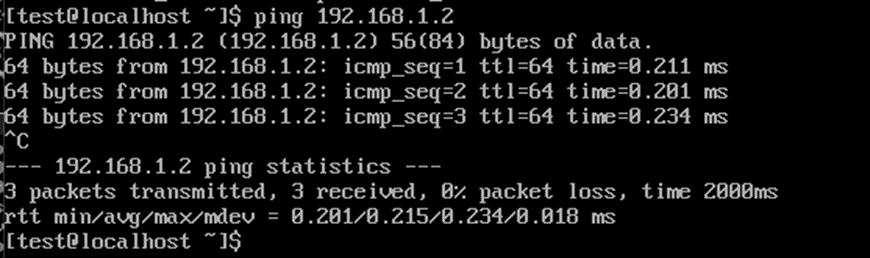

ping 192.168.1.2

Konfiguracja tagowanych sieci VLAN

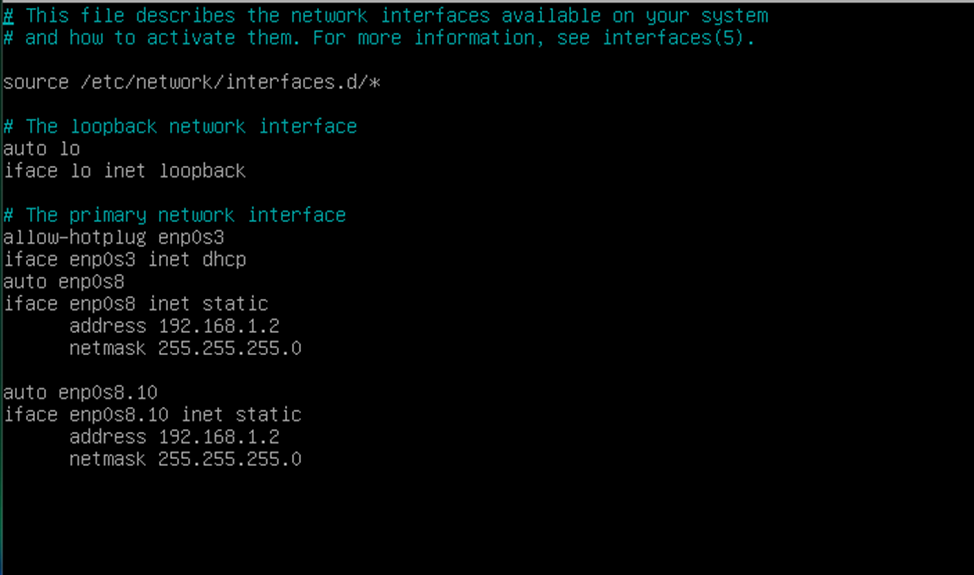

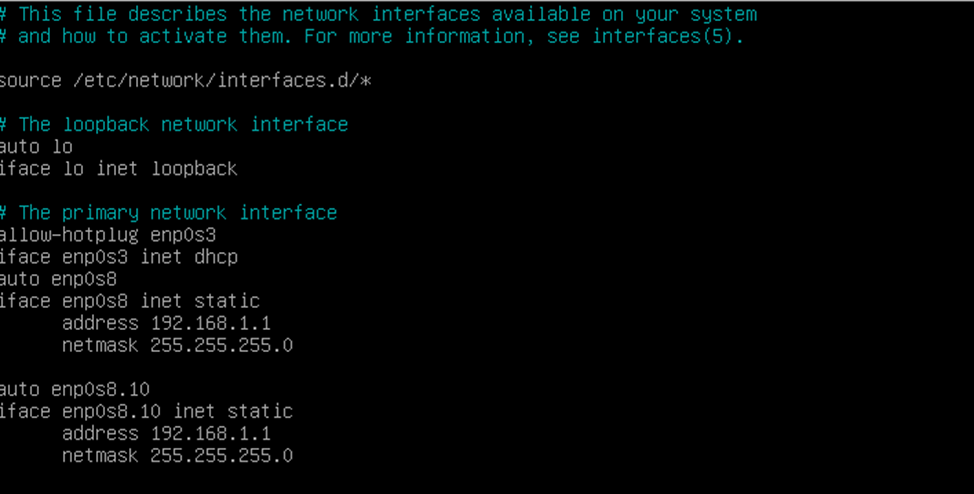

Dodaj interfejsy VLAN do pliku /etc/network/interfaces na każdym serwerze. Używaj różnych adresów IP dla każdego serwera w każdej sieci VLAN.

Serwer 1:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.1/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.1/24

Serwer 2:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.2/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.2/24

Zastosuj konfigurację:

sudo systemctl restart networking

Sprawdź wynik:

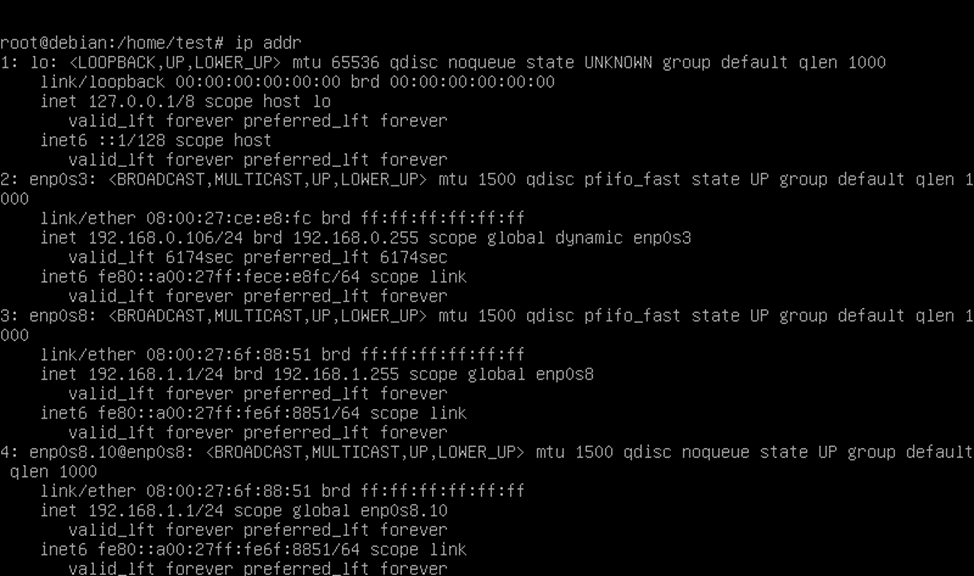

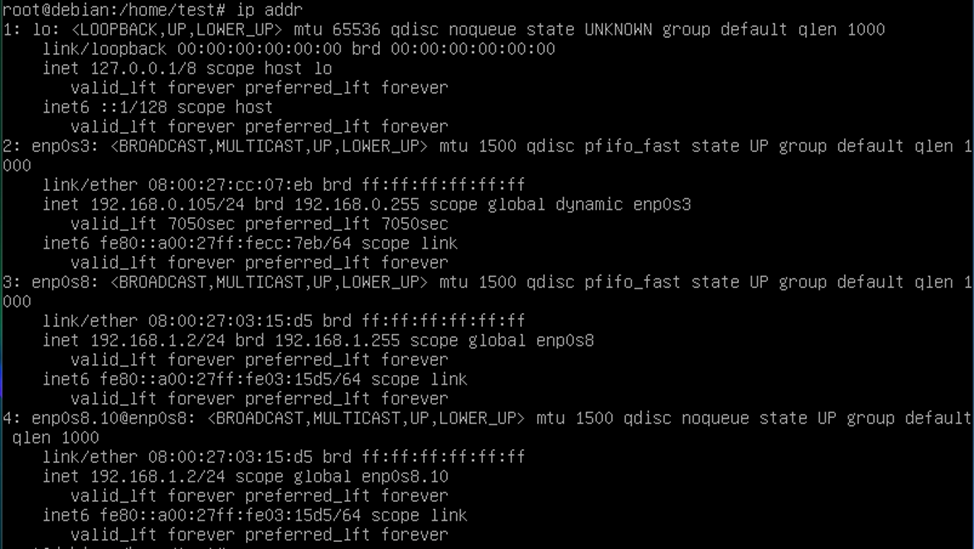

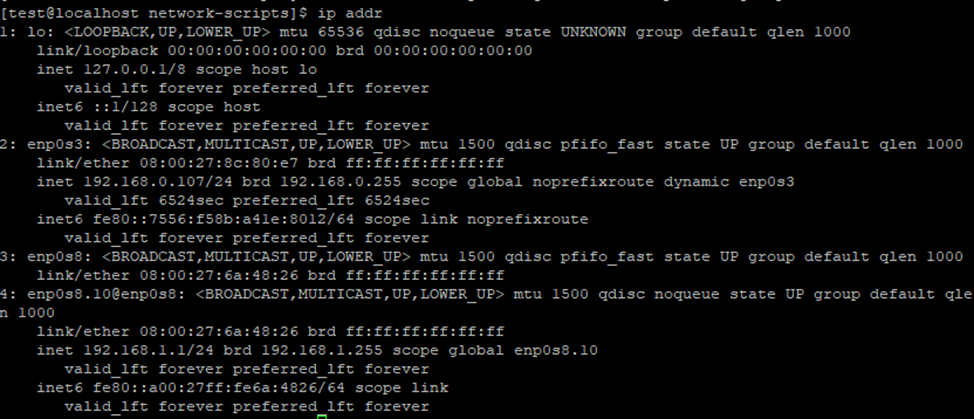

ip addr

Aby sprawdzić, czy tagowanie VLAN działa prawidłowo:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Sprawdź łączność:

ping 192.168.10.2
ping 192.168.20.2

AlmaLinux 9 / Rocky Linux 9

AlmaLinux 9 i Rocky Linux 9 używają NetworkManager do konfiguracji sieci. Zalecanym narzędziem do zarządzania połączeniami jest nmcli. Starsze podejście oparte na /etc/sysconfig/network-scripts/ nie jest obsługiwane w dystrybucjach opartych na RHEL 9.

Identyfikacja interfejsu sieciowego

nmcli device status

W poniższych przykładach interfejsem jest enp0s8.

Sprawdzanie istniejących połączeń

Przed dodaniem nowego połączenia sprawdź, czy dla interfejsu istnieje już profil połączenia:

nmcli connection show

Jeśli istniejący profil jest aktywny na enp0s8, usuń go, aby uniknąć konfliktów. Użyj nazwy profilu dokładnie tak, jak została pokazana w powyższym wyniku. Pomiń ten krok, jeśli istniejący profil został utworzony przez dostawcę hostingu lub cloud-init:

nmcli connection delete "Wired connection 1"

Konfiguracja sieci dla nietagowanego portu access

Przypisz statyczny adres IP do fizycznego interfejsu.

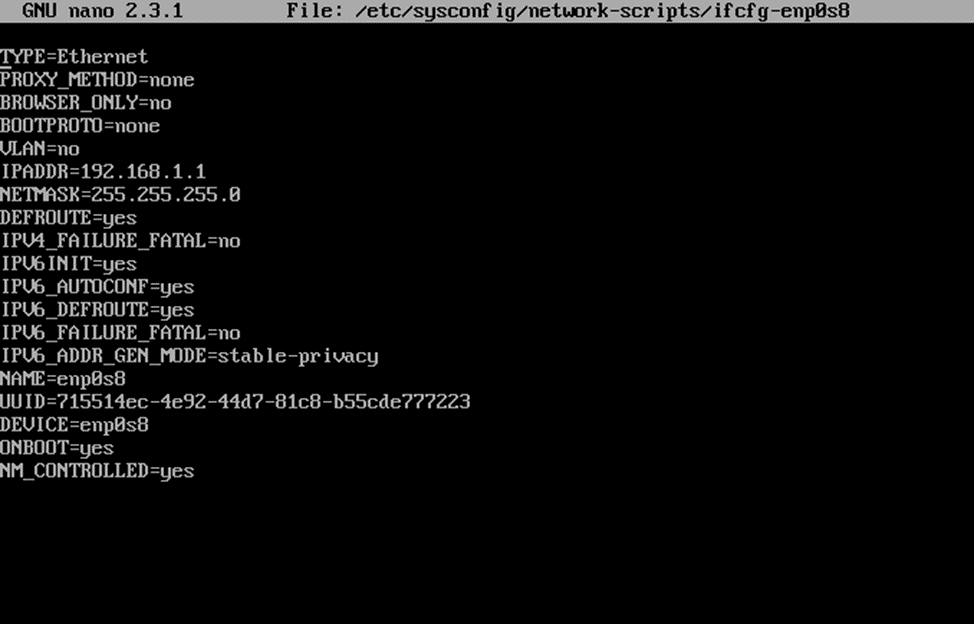

Serwer 1:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.1/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

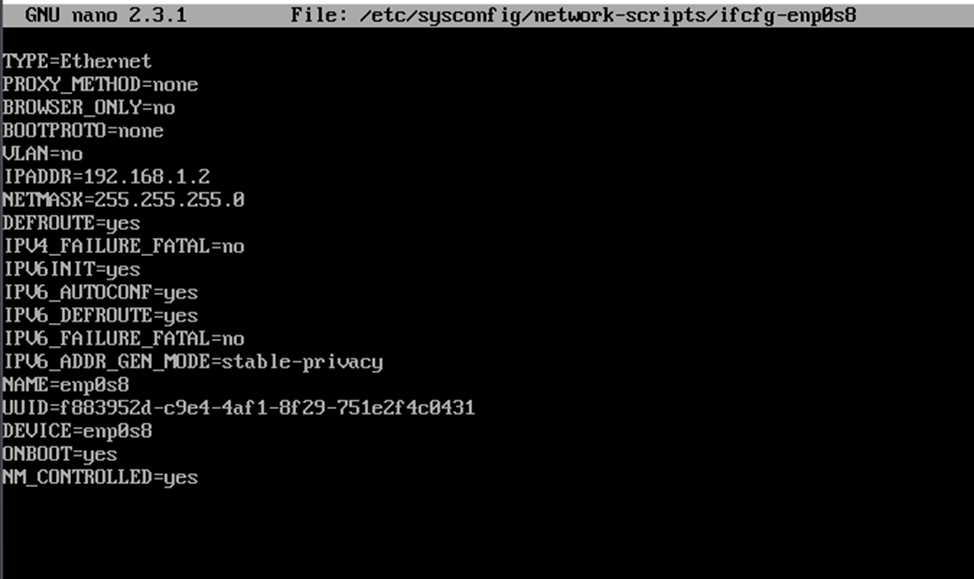

Serwer 2:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.2/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

Sprawdź, czy adres został przypisany:

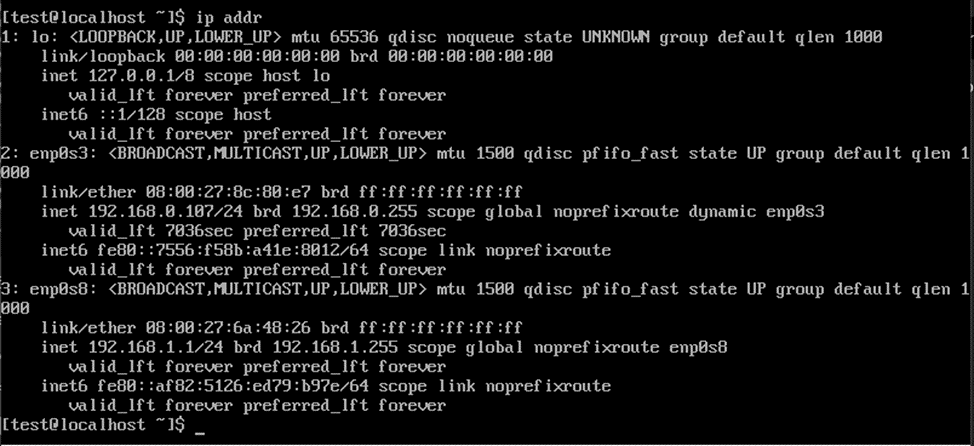

ip addr show enp0s8

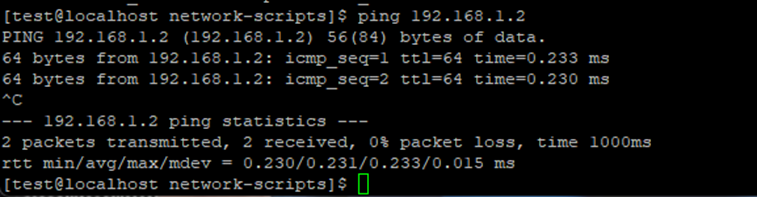

Sprawdź łączność między serwerami:

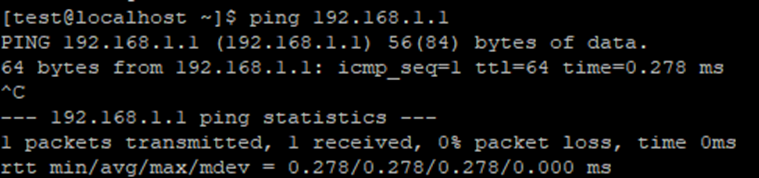

ping 192.168.1.2

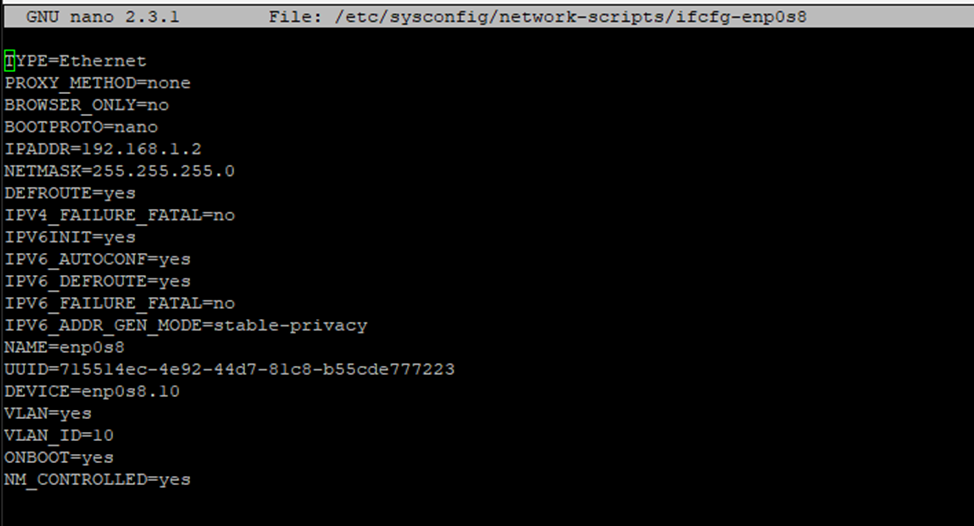

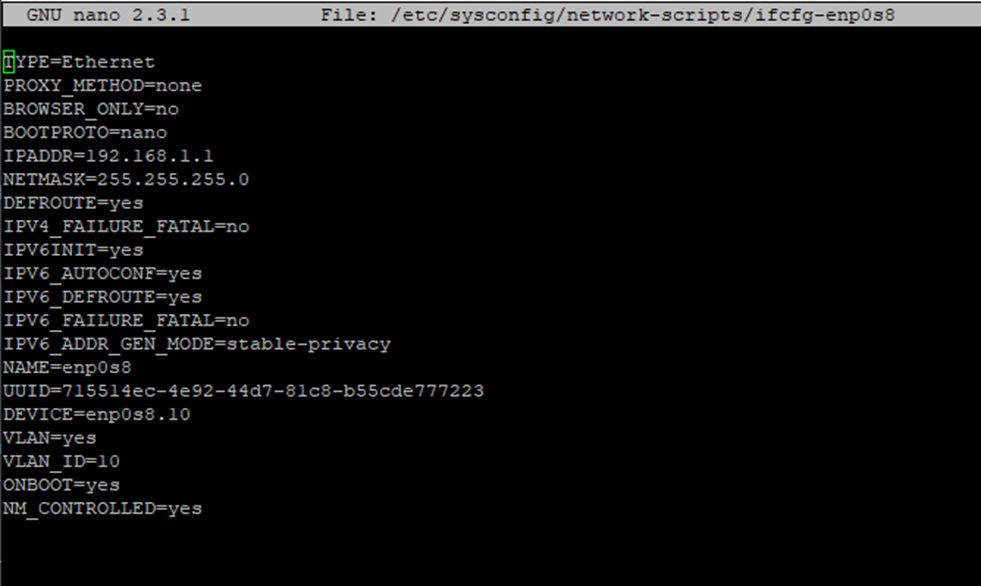

Konfiguracja tagowanych sieci VLAN

Utwórz interfejs VLAN na fizycznym interfejsie. Używaj różnych adresów IP na każdym serwerze dla każdej sieci VLAN.

Serwer 1:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.1/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.1/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

Serwer 2:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.2/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.2/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

Sprawdź wynik:

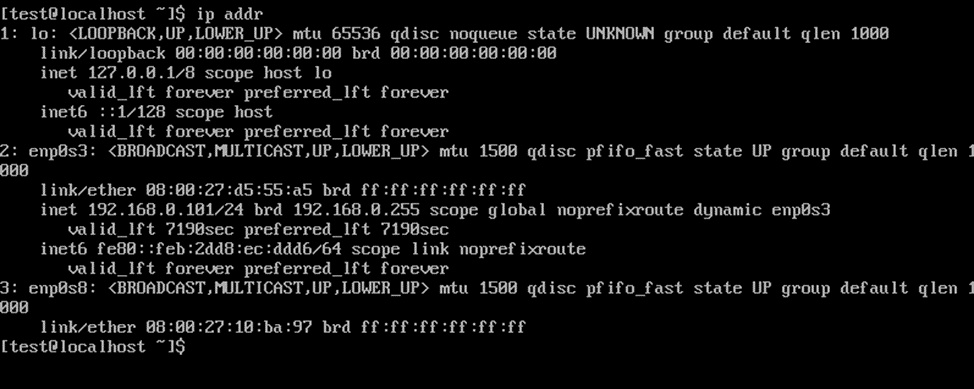

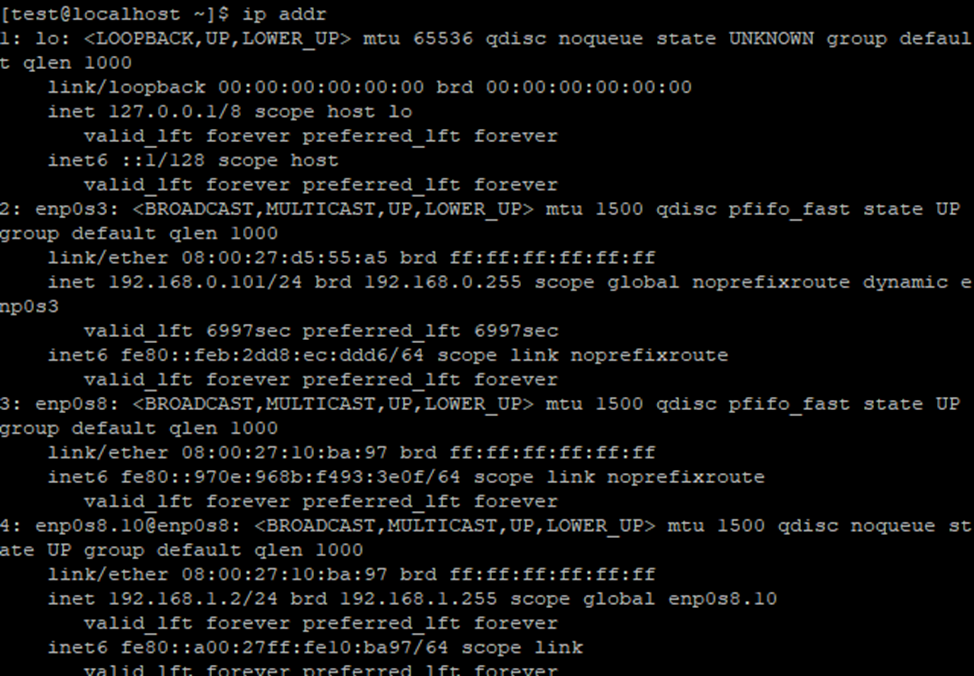

ip addr

Aby sprawdzić, czy tagowanie VLAN działa prawidłowo:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Sprawdź łączność:

ping 192.168.10.2
ping 192.168.20.2

Rozwiązywanie problemów

Jeśli interfejsy VLAN nie pojawiają się lub nie odbierają ruchu:

• sprawdź, czy port przełącznika zezwala na wymagane identyfikatory VLAN;
• upewnij się, że vSwitch lub grupa portów hypervisora jest skonfigurowana tak, aby przepuszczać tagi VLAN;
• upewnij się, że w konfiguracji określono właściwy interfejs nadrzędny;
• sprawdź, czy moduł jądra 8021q jest załadowany: lsmod | grep 8021q.
