Conexión de servidores a una VLAN

Esta guía explica cómo configurar VLAN en servidores Linux para aislar y controlar el tráfico de red. Los pasos siguientes cubren Ubuntu 22.04, Debian 11 y AlmaLinux 9 / Rocky Linux 9.

Comprobar el módulo del kernel 8021q

En todas las distribuciones, compruebe que el módulo del kernel 8021q esté cargado antes de configurar las VLAN:

lsmod | grep 8021q

Si el módulo no está cargado, ejecute:

sudo modprobe 8021q

Para hacerlo permanente, añada el módulo a /etc/modules:

echo "8021q" | sudo tee -a /etc/modules

Ubuntu 22.04

Ubuntu 22.04 utiliza netplan para la configuración de red.

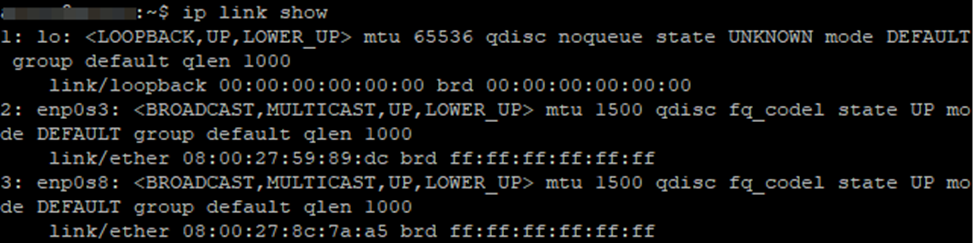

Identificar la interfaz de red

Ejecute el siguiente comando para encontrar el nombre de la interfaz:

ip link show

En los ejemplos siguientes, la interfaz es enp0s8.

Configurar la red para un puerto de acceso sin etiquetar

Esta sección explica cómo asignar una dirección IP estática directamente a la interfaz física, sin crear una subinterfaz VLAN.

Abra el archivo de configuración de netplan:

sudo nano /etc/netplan/*.yaml

Añada la siguiente configuración. Utilice direcciones IP diferentes en cada servidor:

Servidor 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.1/24
      routes:
        - to: default
          via: 192.168.1.254

Servidor 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.2/24
      routes:
        - to: default
          via: 192.168.1.254

Pruebe la configuración antes de aplicarla. El comando espera hasta 120 segundos para recibir una confirmación y revierte automáticamente los cambios si no se confirman, lo que resulta útil en servidores remotos:

sudo netplan try

Si la configuración es válida, aplíquela:

sudo netplan apply

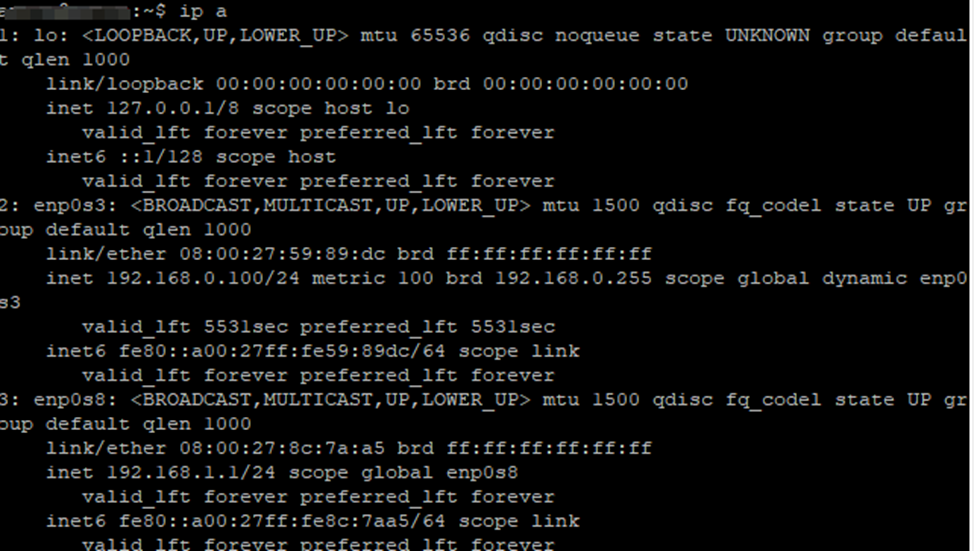

Compruebe que la dirección se haya asignado:

ip addr show enp0s8

Configurar VLAN etiquetadas

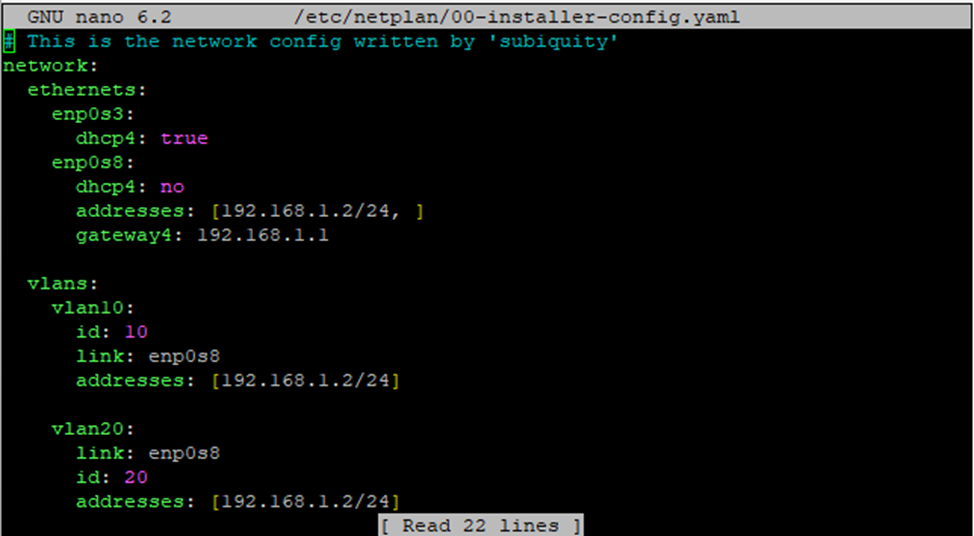

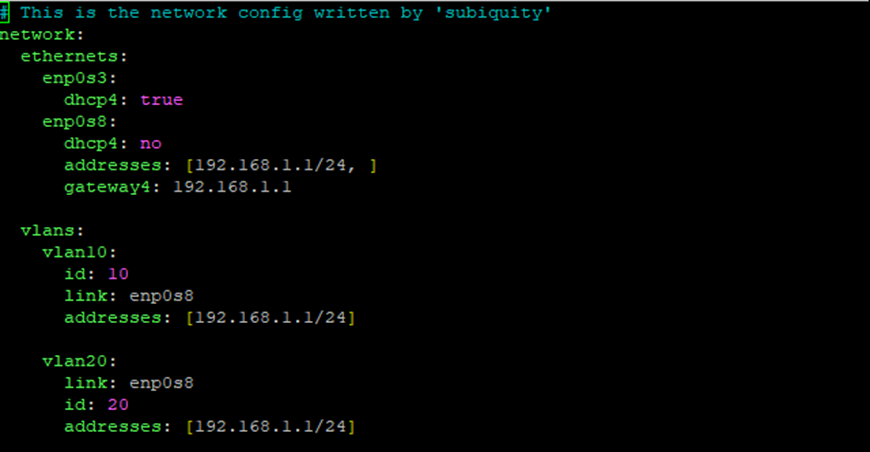

Abra el archivo de configuración de netplan y añada las interfaces VLAN. Utilice direcciones IP diferentes para cada servidor en cada VLAN:

Servidor 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.1/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.1/24

Servidor 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.2/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.2/24

Pruebe y aplique la configuración:

sudo netplan try
sudo netplan apply

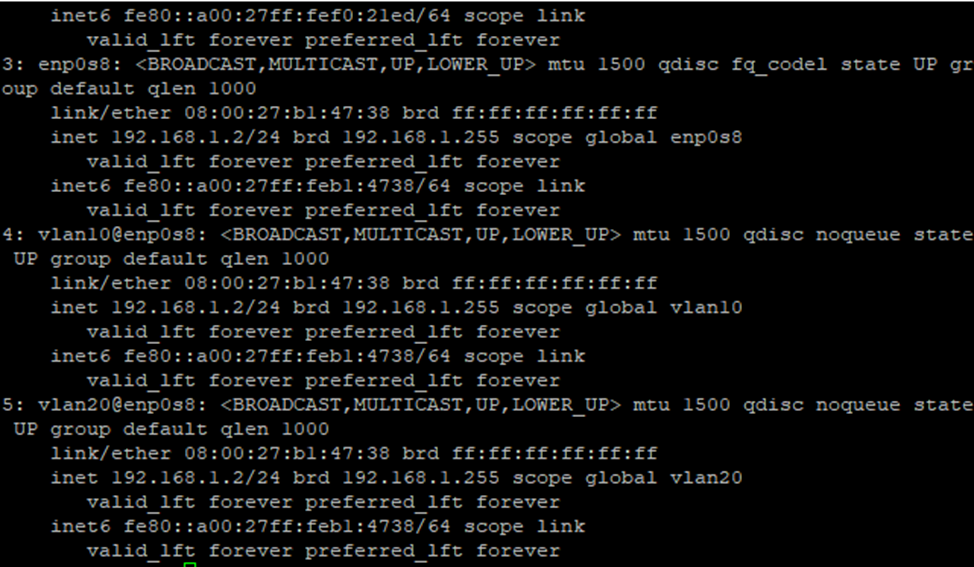

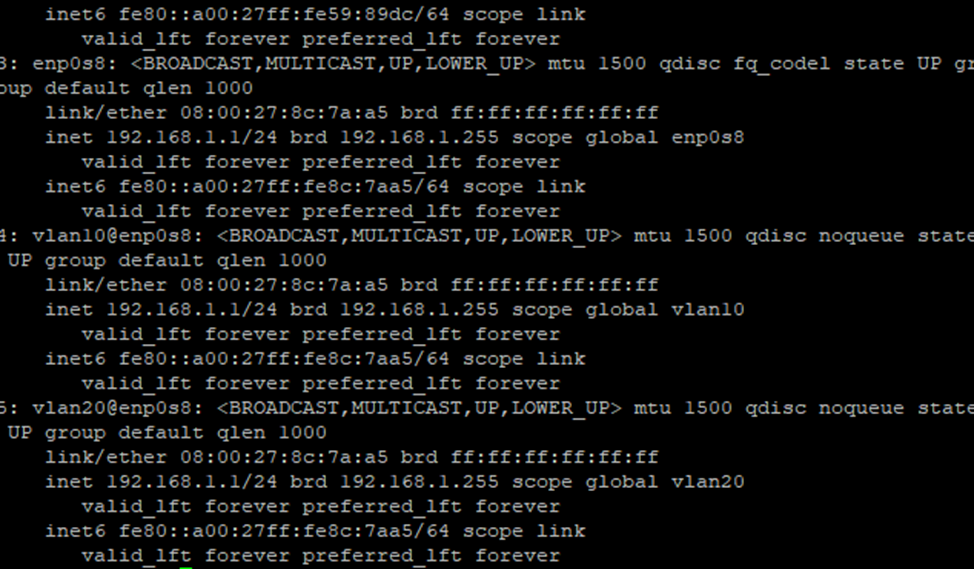

Compruebe el resultado:

ip addr

Para verificar que el etiquetado VLAN funciona correctamente:

ip -d link show vlan10
ip -d link show vlan20

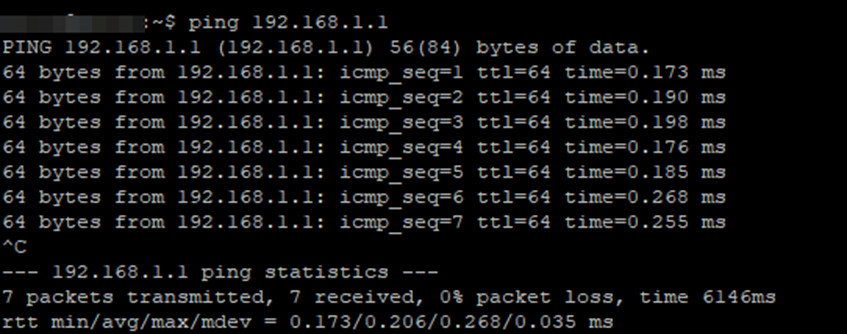

Compruebe la conectividad:

ping 192.168.10.2
ping 192.168.20.2

Debian 11

Debian 11 utiliza el archivo /etc/network/interfaces para la configuración de red.

Instalar el paquete vlan

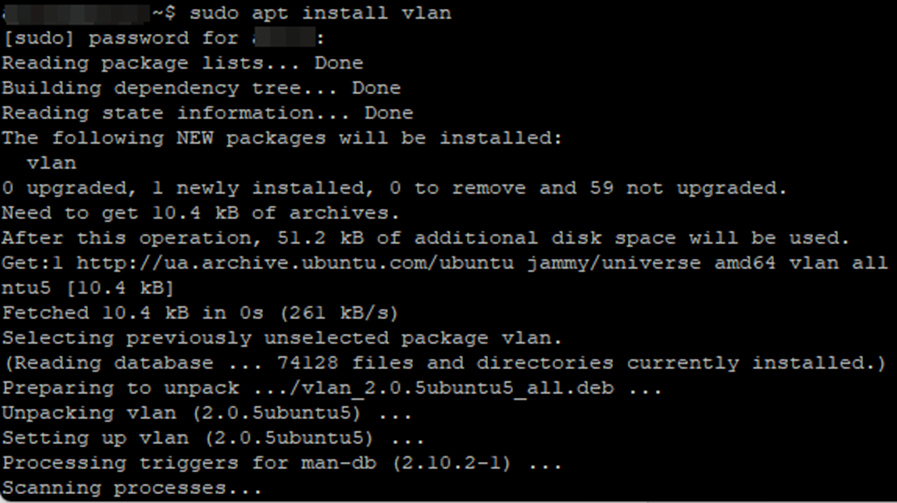

En una instalación limpia de Debian, instale el paquete vlan antes de configurar las interfaces VLAN:

sudo apt update
sudo apt install vlan

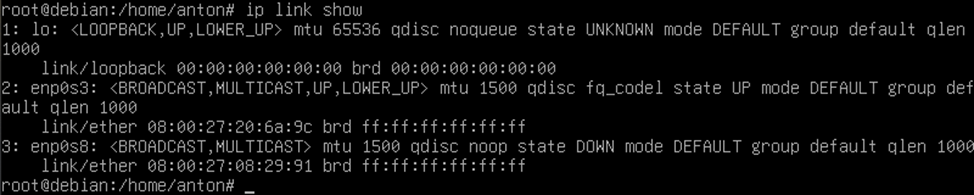

Identificar la interfaz de red

ip link show

En los ejemplos siguientes, la interfaz es enp0s8.

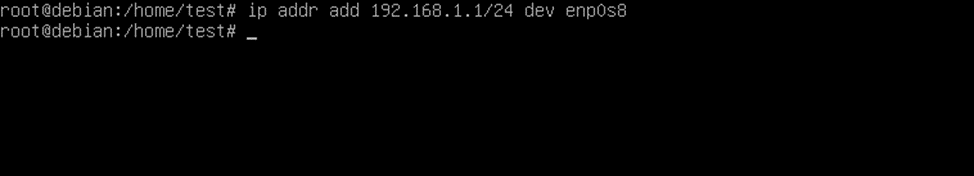

Configurar la red para un puerto de acceso sin etiquetar

Esta sección explica cómo asignar una dirección IP estática directamente a la interfaz física, sin crear una subinterfaz VLAN.

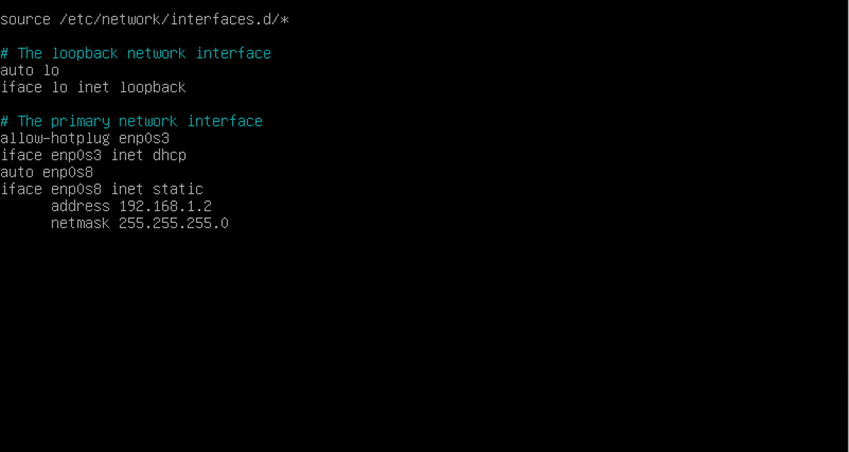

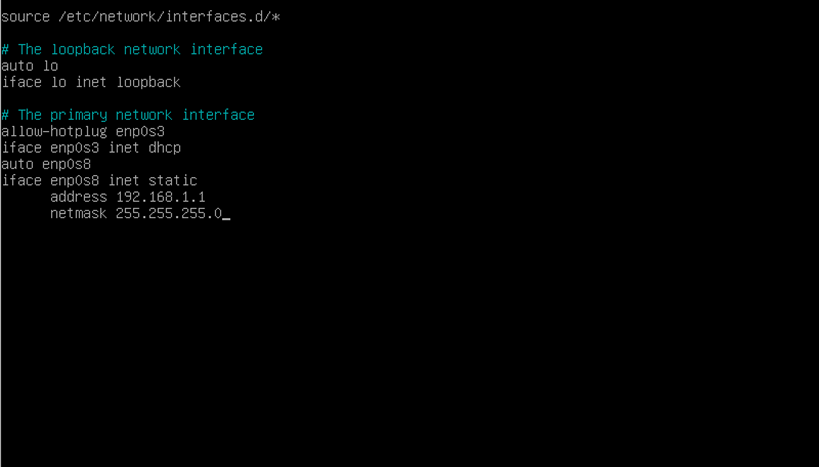

Añada lo siguiente a /etc/network/interfaces en cada servidor.

Servidor 1:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.1/24
    gateway 192.168.1.254

Servidor 2:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.2/24
    gateway 192.168.1.254

Aplique la configuración sin reiniciar:

sudo systemctl restart networking

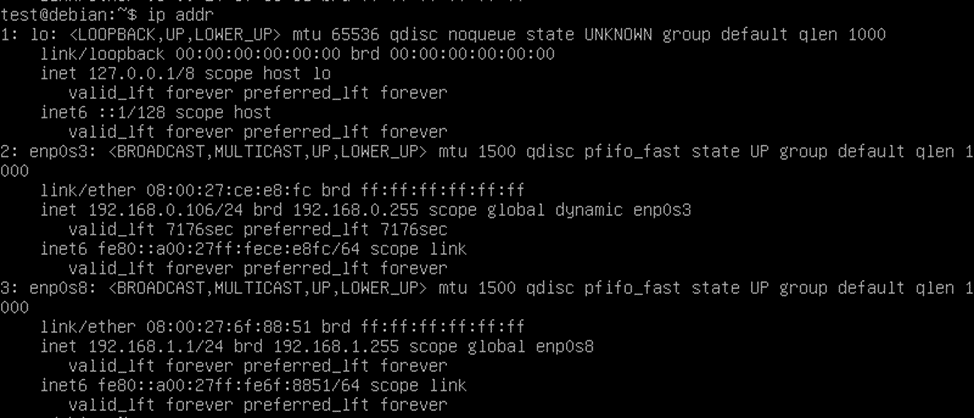

Compruebe que la dirección está activa:

ip addr

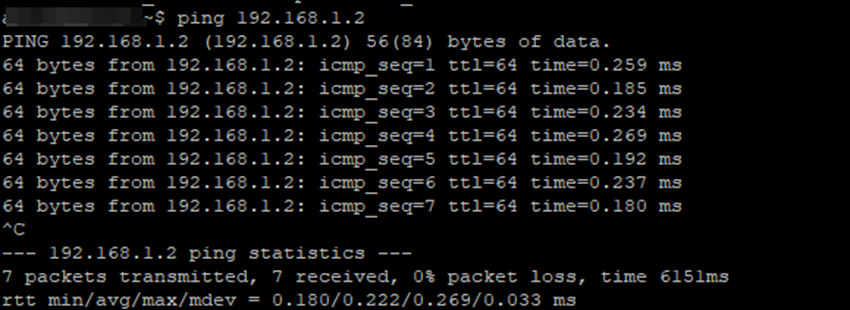

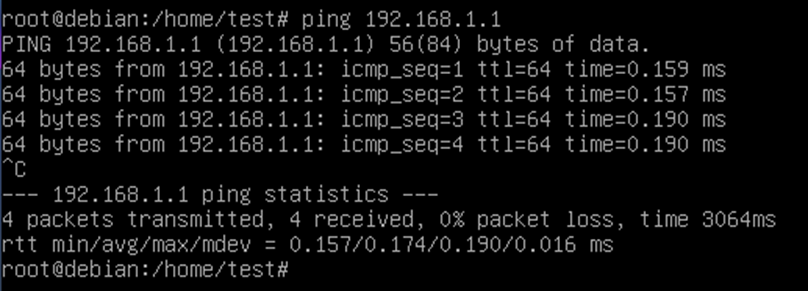

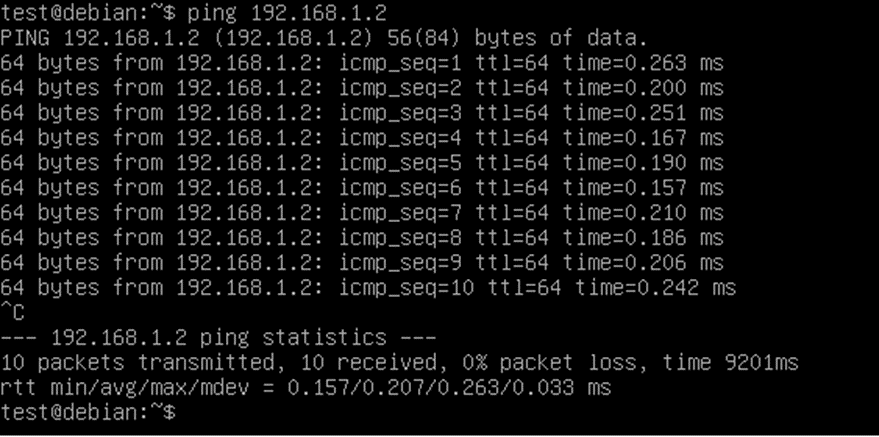

Compruebe que los servidores pueden comunicarse entre sí:

ping 192.168.1.2

Configurar VLAN etiquetadas

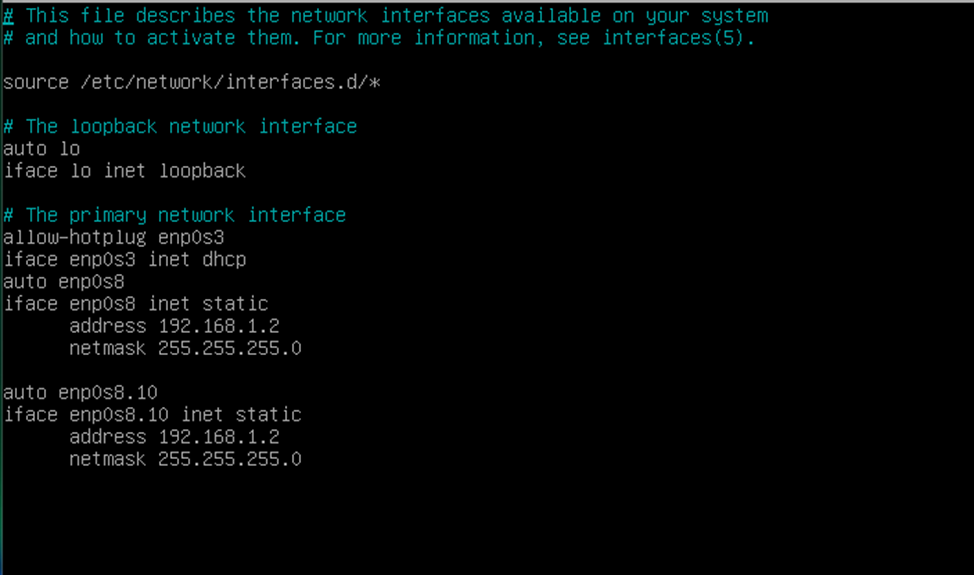

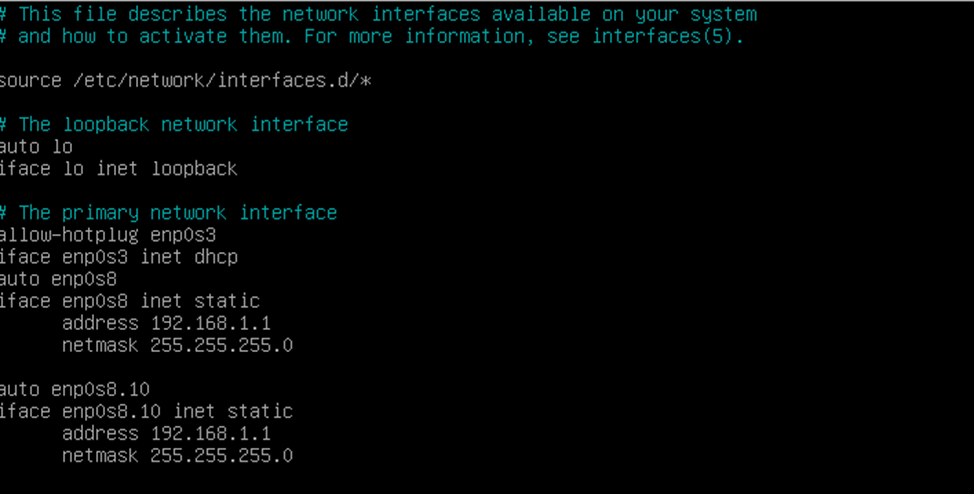

Añada las interfaces VLAN a /etc/network/interfaces en cada servidor. Utilice direcciones IP diferentes para cada servidor en cada VLAN.

Servidor 1:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.1/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.1/24

Servidor 2:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.2/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.2/24

Aplique la configuración:

sudo systemctl restart networking

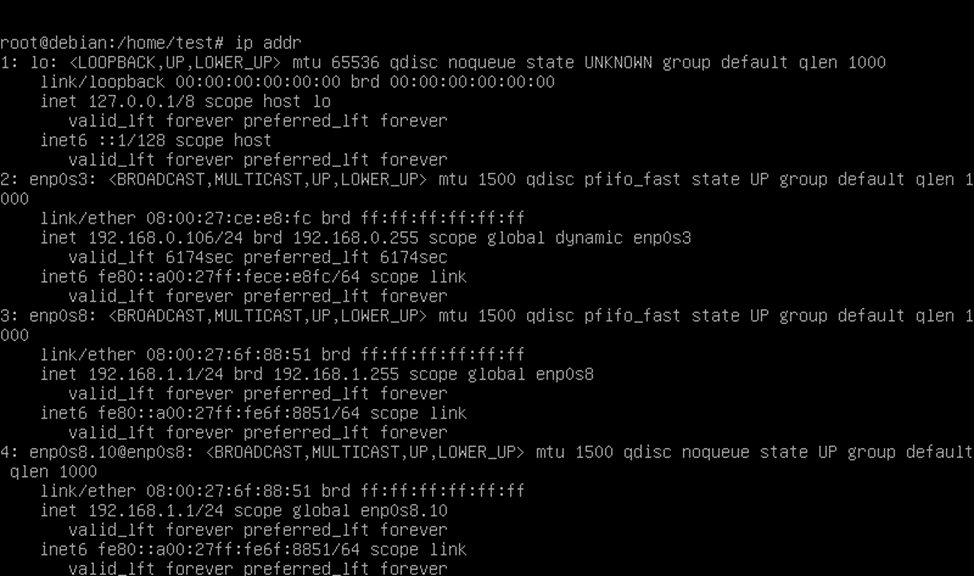

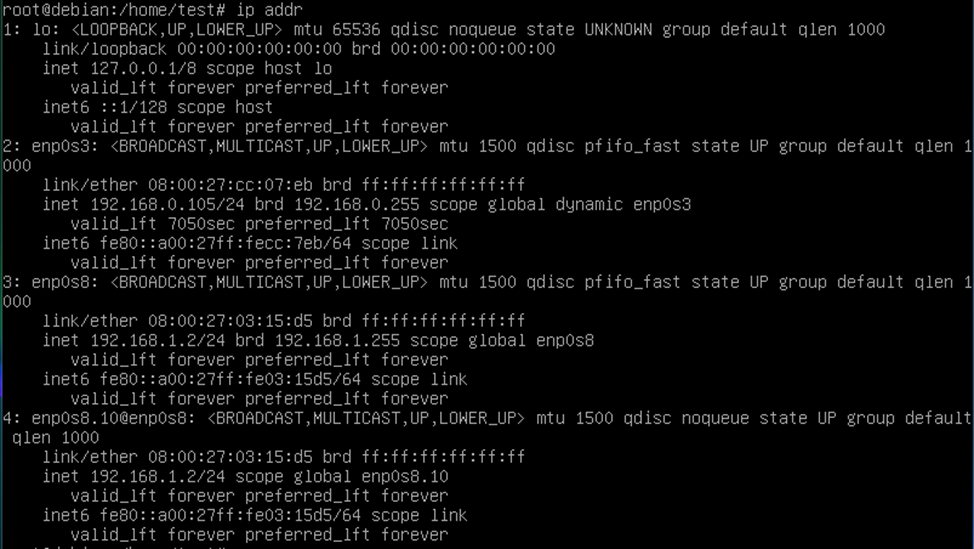

Compruebe el resultado:

ip addr

Para verificar que el etiquetado VLAN funciona correctamente:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Compruebe la conectividad:

ping 192.168.10.2
ping 192.168.20.2

AlmaLinux 9 / Rocky Linux 9

AlmaLinux 9 y Rocky Linux 9 utilizan NetworkManager para la configuración de red. La herramienta recomendada para gestionar las conexiones es nmcli. El método antiguo mediante /etc/sysconfig/network-scripts/ no es compatible con las distribuciones basadas en RHEL 9.

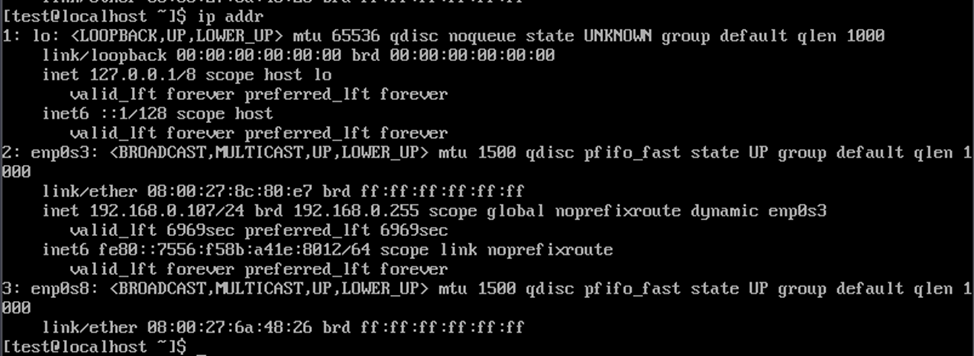

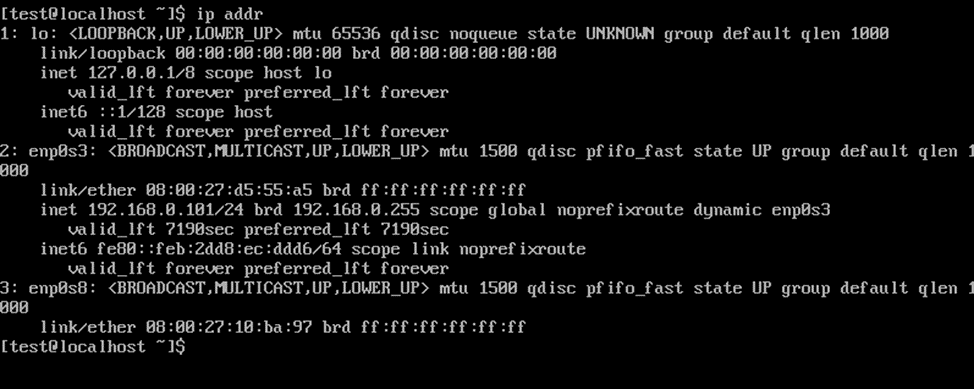

Identificar la interfaz de red

nmcli device status

En los ejemplos siguientes, la interfaz es enp0s8.

Comprobar las conexiones existentes

Antes de añadir una nueva conexión, compruebe si ya existe un perfil de conexión para la interfaz:

nmcli connection show

Si existe un perfil activo en enp0s8, elimínelo para evitar conflictos. Utilice el nombre del perfil exactamente como aparece en la salida anterior. Omita este paso si el perfil existente fue creado por su proveedor de alojamiento o por cloud-init:

nmcli connection delete "Wired connection 1"

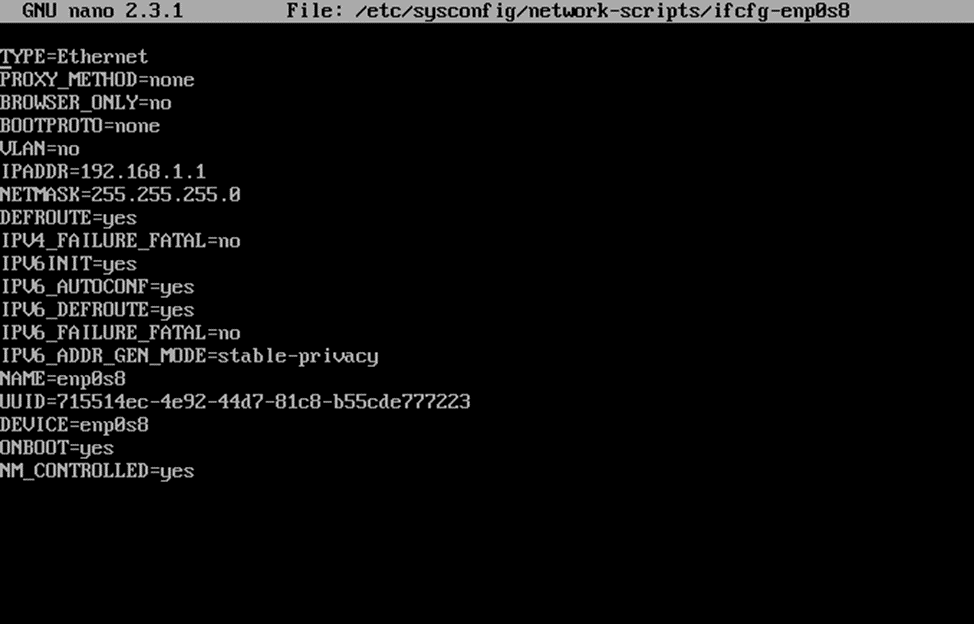

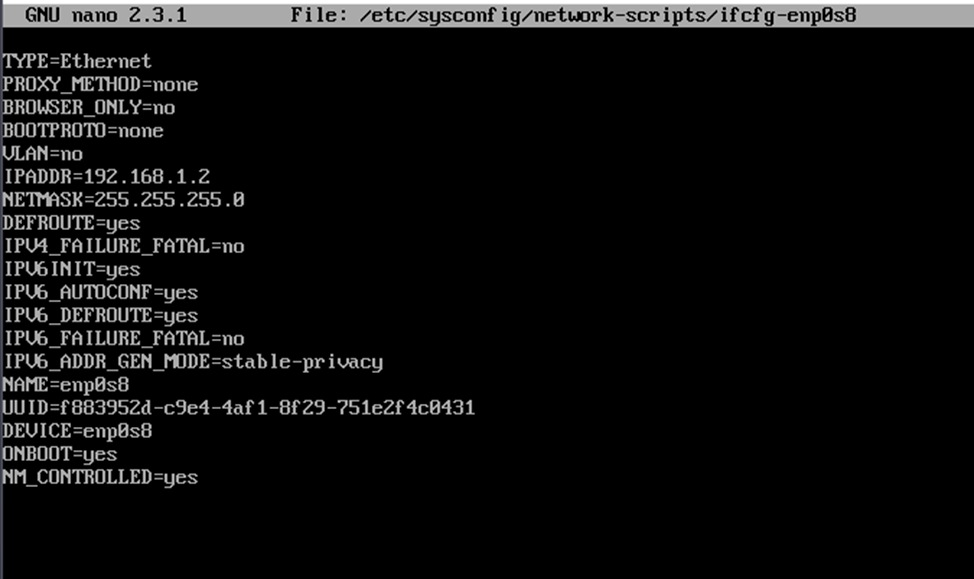

Configurar la red para un puerto de acceso sin etiquetar

Asigne una dirección IP estática a la interfaz física.

Servidor 1:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.1/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

Servidor 2:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.2/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

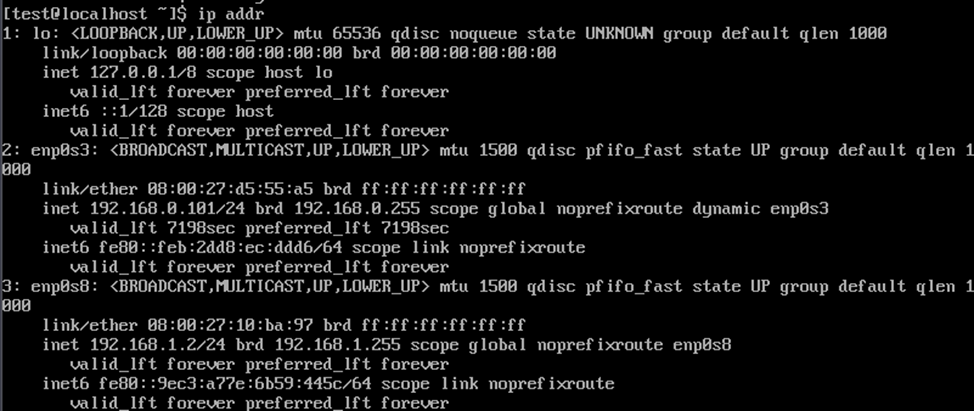

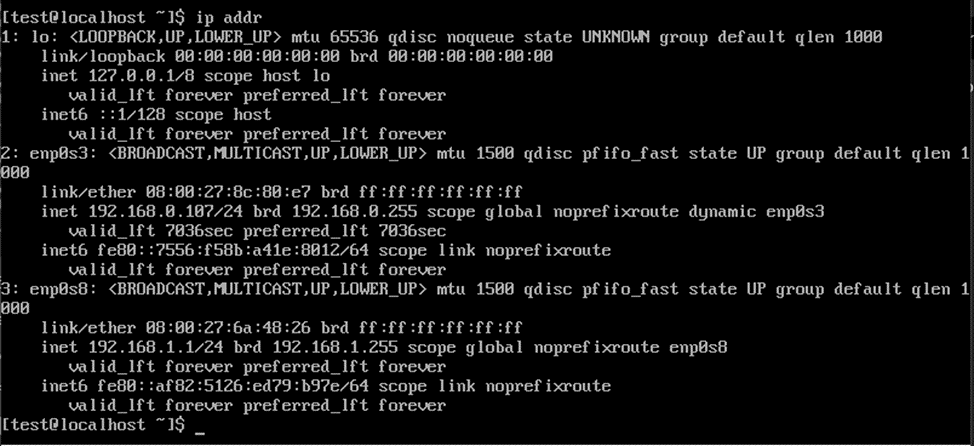

Compruebe que la dirección se haya asignado:

ip addr show enp0s8

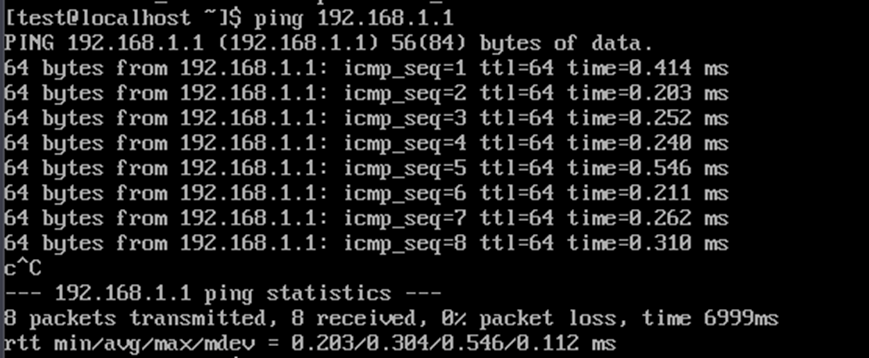

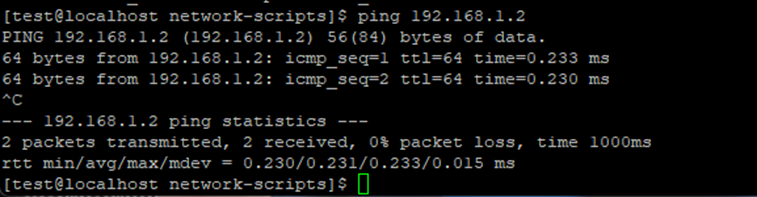

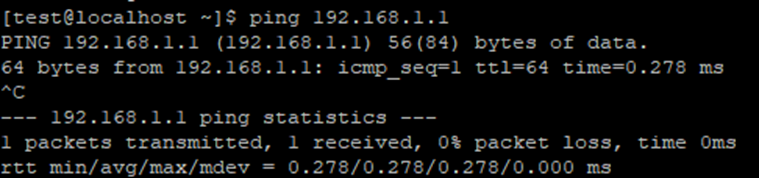

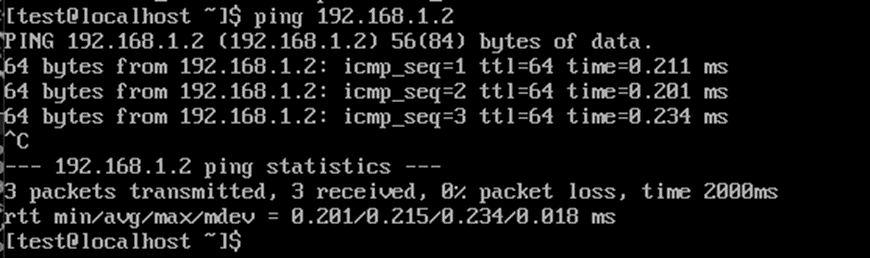

Compruebe la conectividad entre los servidores:

ping 192.168.1.2

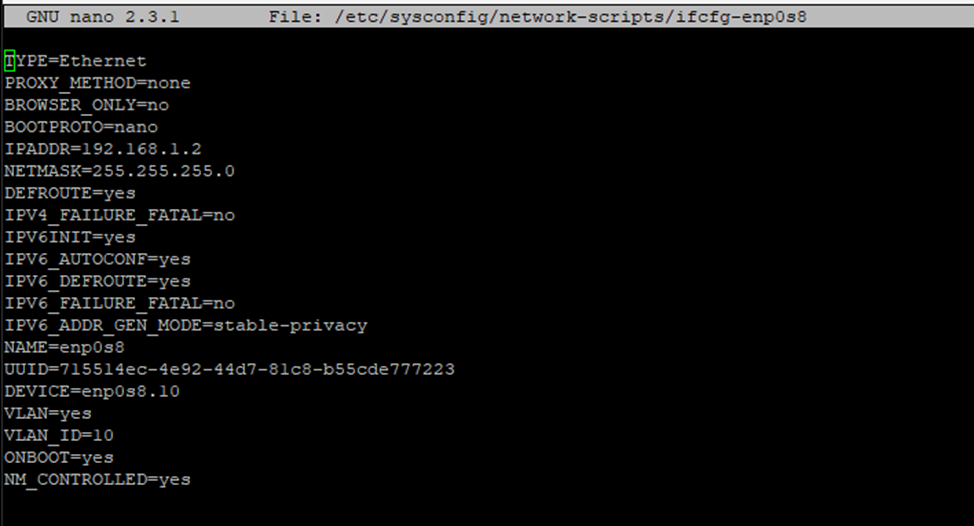

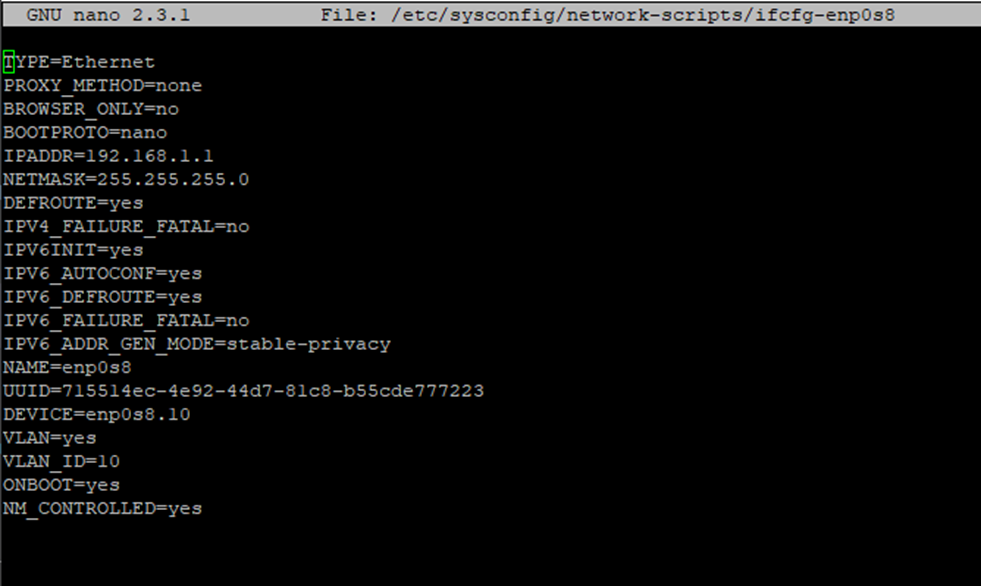

Configurar VLAN etiquetadas

Cree una interfaz VLAN sobre la interfaz física. Utilice direcciones IP diferentes en cada servidor para cada VLAN.

Servidor 1:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.1/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.1/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

Servidor 2:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.2/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.2/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

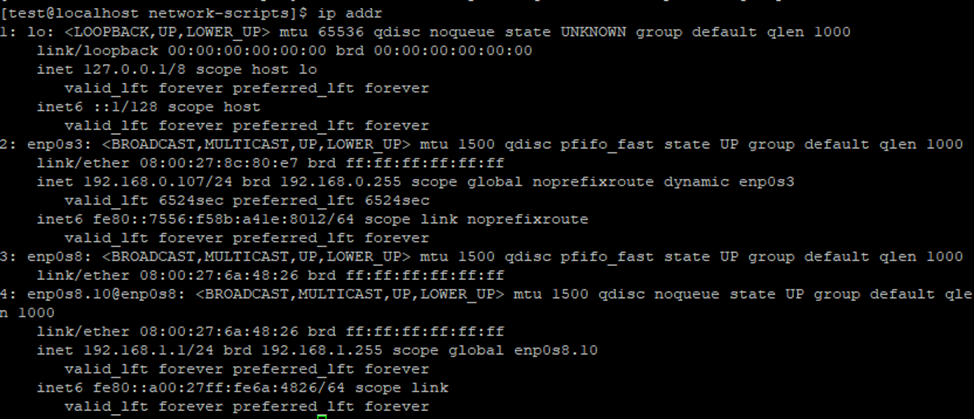

Compruebe el resultado:

ip addr

Para verificar que el etiquetado VLAN funciona correctamente:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Compruebe la conectividad:

ping 192.168.10.2
ping 192.168.20.2

Solución de problemas

Si las interfaces VLAN no aparecen o no reciben tráfico:

• compruebe que el puerto del switch permita los ID de VLAN necesarios;
• confirme que el vSwitch o el grupo de puertos del hipervisor esté configurado para permitir el paso de etiquetas VLAN;
• asegúrese de que la interfaz principal correcta esté especificada en la configuración;
• verifique que el módulo del kernel 8021q esté cargado: lsmod | grep 8021q.
