Collegamento dei server a una VLAN

Questa guida spiega come configurare le VLAN sui server Linux per isolare e controllare il traffico di rete. I passaggi seguenti riguardano Ubuntu 22.04, Debian 11 e AlmaLinux 9 / Rocky Linux 9.

Verificare il modulo del kernel 8021q

Su tutte le distribuzioni, verificare che il modulo del kernel 8021q sia caricato prima di configurare le VLAN:

lsmod | grep 8021q

Se il modulo non è caricato, eseguire:

sudo modprobe 8021q

Per renderlo permanente, aggiungere il modulo a /etc/modules:

echo "8021q" | sudo tee -a /etc/modules

Ubuntu 22.04

Ubuntu 22.04 utilizza netplan per la configurazione di rete.

Identificare l'interfaccia di rete

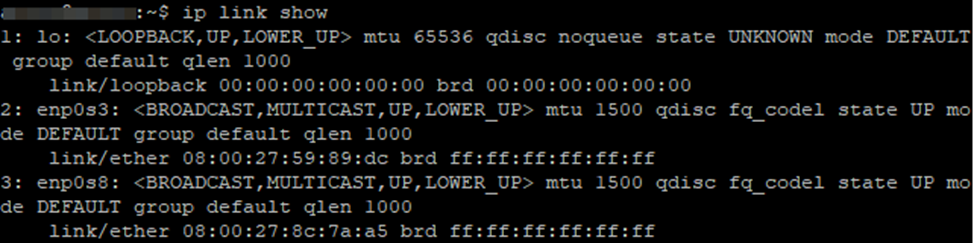

Eseguire il seguente comando per trovare il nome dell'interfaccia:

ip link show

Negli esempi seguenti, l'interfaccia è enp0s8.

Configurare la rete per una porta access senza tag

Questa sezione descrive come assegnare un indirizzo IP statico direttamente all'interfaccia fisica, senza creare una sottointerfaccia VLAN.

Aprire il file di configurazione di netplan:

sudo nano /etc/netplan/*.yaml

Aggiungere la seguente configurazione. Utilizzare indirizzi IP diversi su ciascun server:

Server 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.1/24
      routes:
        - to: default
          via: 192.168.1.254

Server 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
      addresses:
        - 192.168.1.2/24
      routes:
        - to: default
          via: 192.168.1.254

Testare la configurazione prima di applicarla. Il comando attende fino a 120 secondi una conferma e, se non viene confermata, ripristina automaticamente la configurazione precedente. Questo è particolarmente utile sui server remoti:

sudo netplan try

Se la configurazione è valida, applicarla:

sudo netplan apply

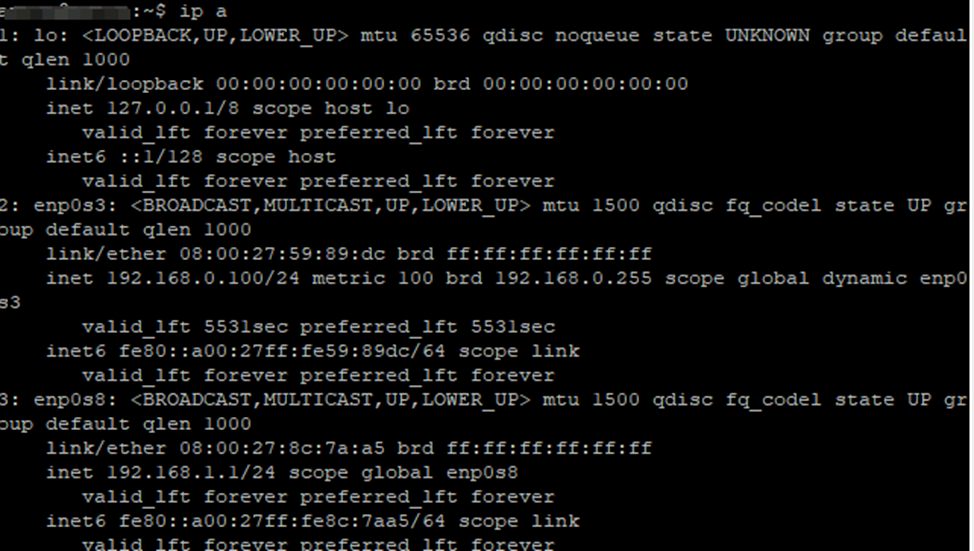

Verificare che l'indirizzo sia stato assegnato:

ip addr show enp0s8

Configurare le VLAN con tag

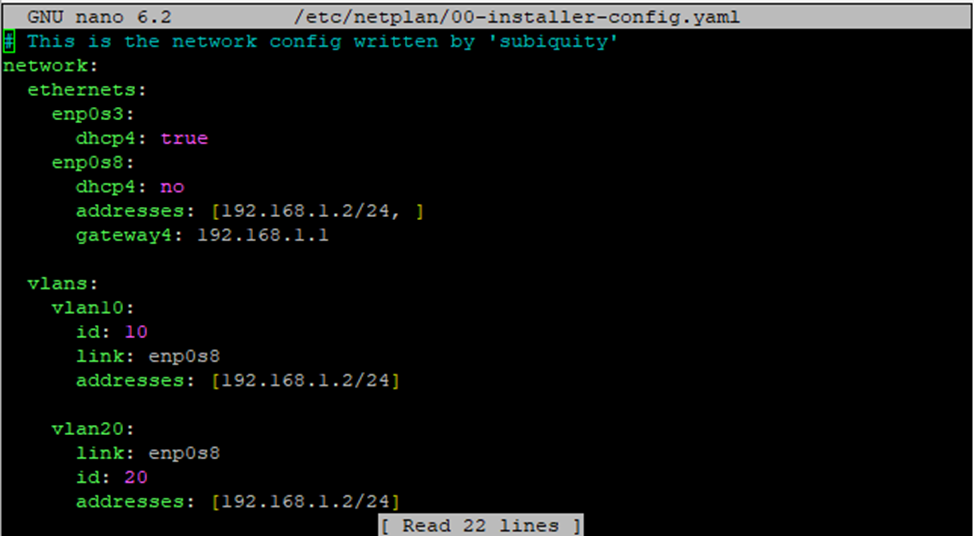

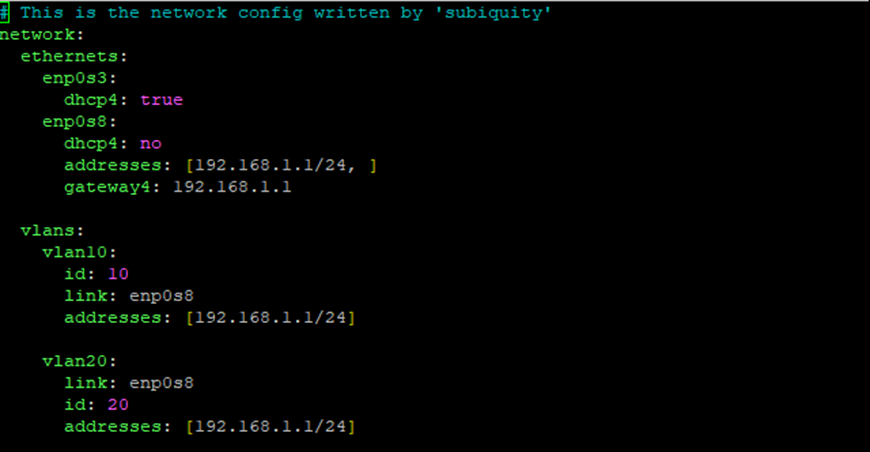

Aprire il file di configurazione di netplan e aggiungere le interfacce VLAN. Utilizzare indirizzi IP diversi per ogni server su ciascuna VLAN:

Server 1:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.1/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.1/24

Server 2:

network:
  version: 2
  ethernets:
    enp0s8:
      dhcp4: no
  vlans:
    vlan10:
      id: 10
      link: enp0s8
      addresses:
        - 192.168.10.2/24
    vlan20:
      id: 20
      link: enp0s8
      addresses:
        - 192.168.20.2/24

Testare e applicare la configurazione:

sudo netplan try
sudo netplan apply

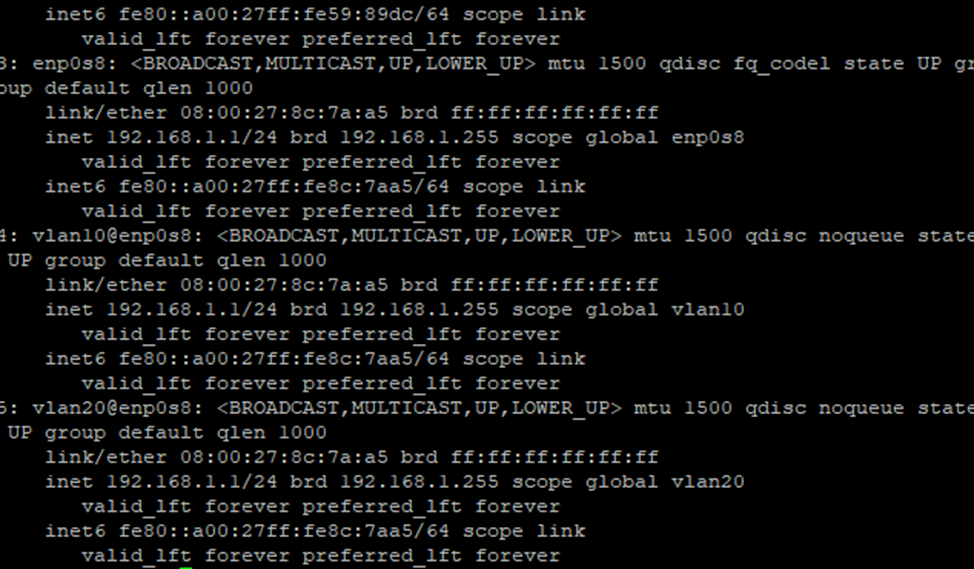

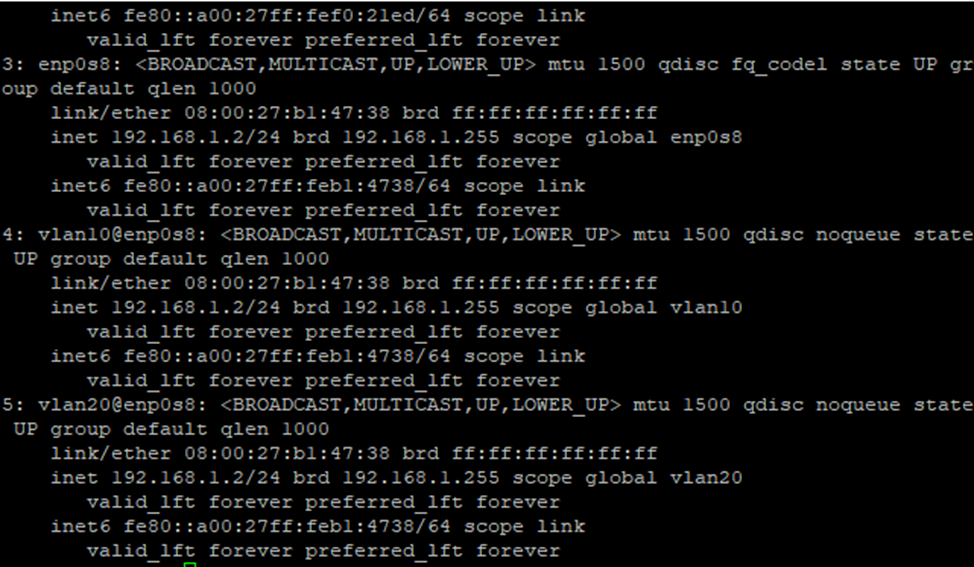

Verificare il risultato:

ip addr

Per verificare che il tagging VLAN funzioni correttamente:

ip -d link show vlan10
ip -d link show vlan20

Verificare la connettività:

ping 192.168.10.2
ping 192.168.20.2

Debian 11

Debian 11 utilizza il file /etc/network/interfaces per la configurazione di rete.

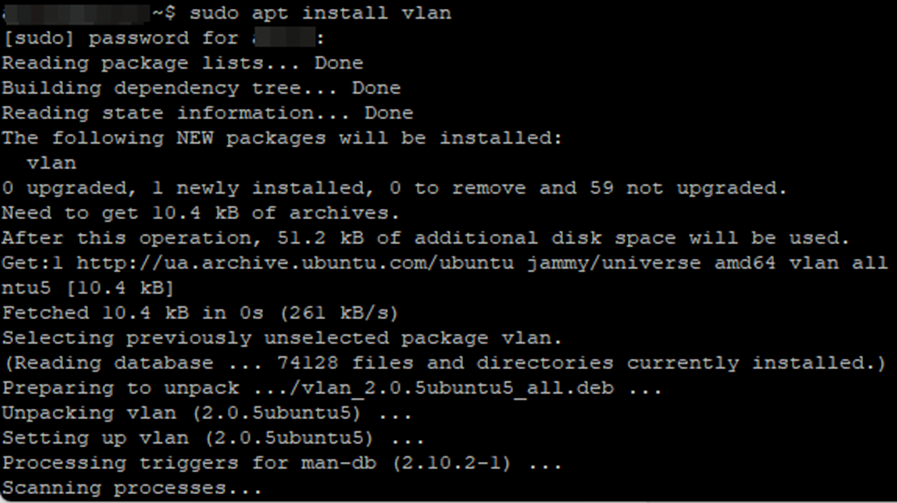

Installare il pacchetto vlan

In un'installazione pulita di Debian, installare il pacchetto vlan prima di configurare le interfacce VLAN:

sudo apt update
sudo apt install vlan

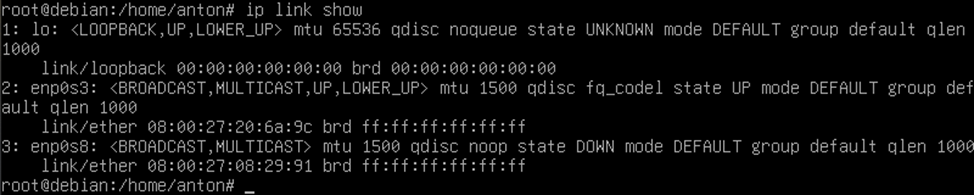

Identificare l'interfaccia di rete

ip link show

Negli esempi seguenti, l'interfaccia è enp0s8.

Configurare la rete per una porta access senza tag

Questa sezione descrive come assegnare un indirizzo IP statico direttamente all'interfaccia fisica, senza creare una sottointerfaccia VLAN.

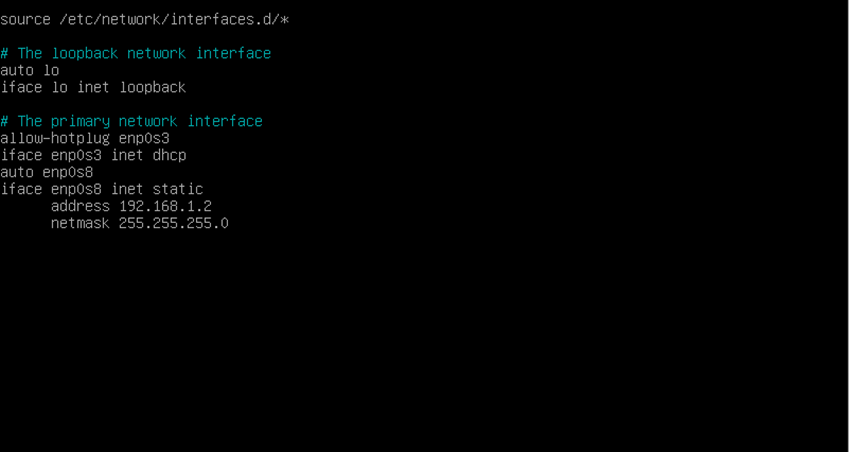

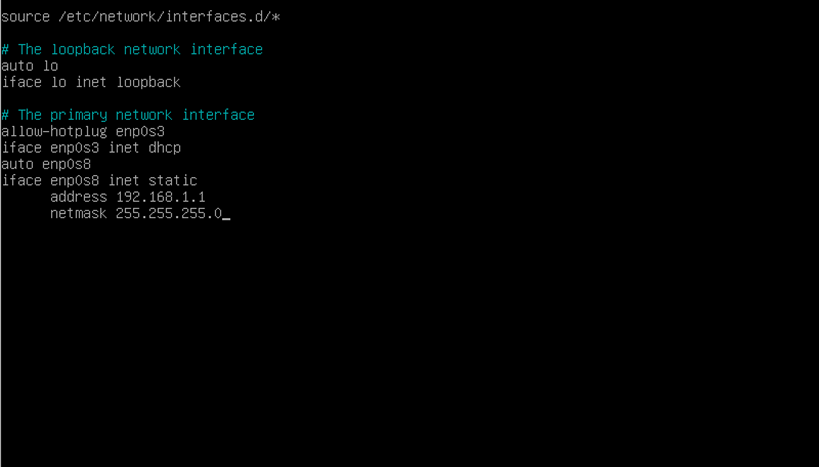

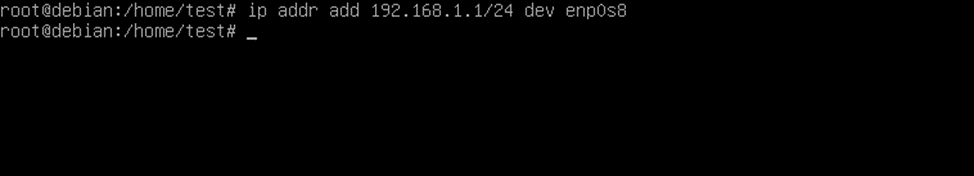

Aggiungere quanto segue a /etc/network/interfaces su ciascun server.

Server 1:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.1/24
    gateway 192.168.1.254

Server 2:

auto enp0s8
iface enp0s8 inet static
    address 192.168.1.2/24
    gateway 192.168.1.254

Applicare la configurazione senza riavviare:

sudo systemctl restart networking

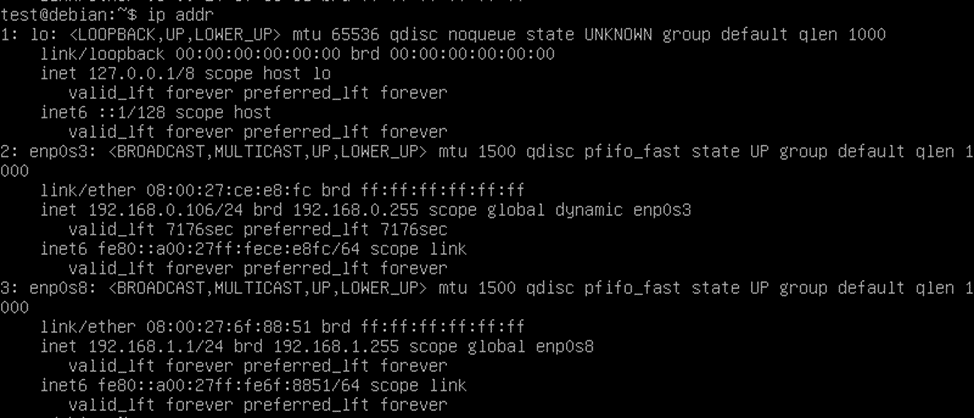

Verificare che l'indirizzo sia attivo:

ip addr

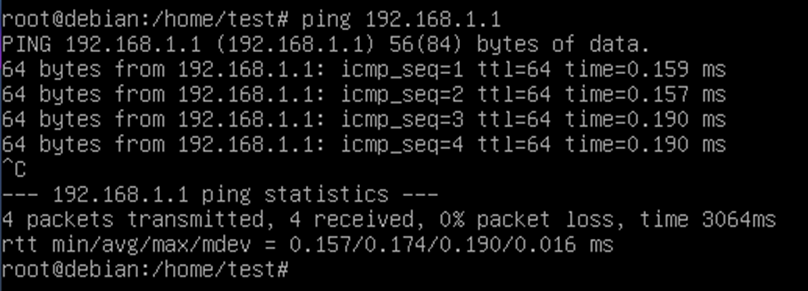

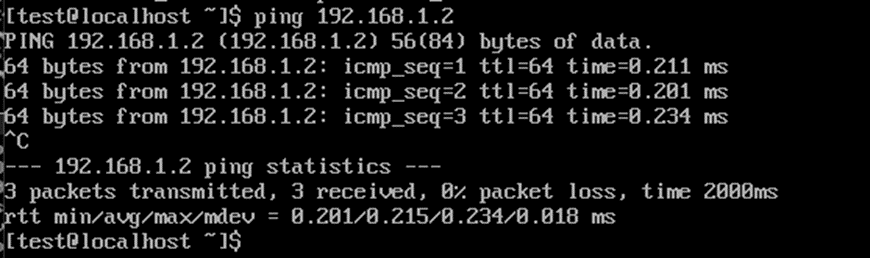

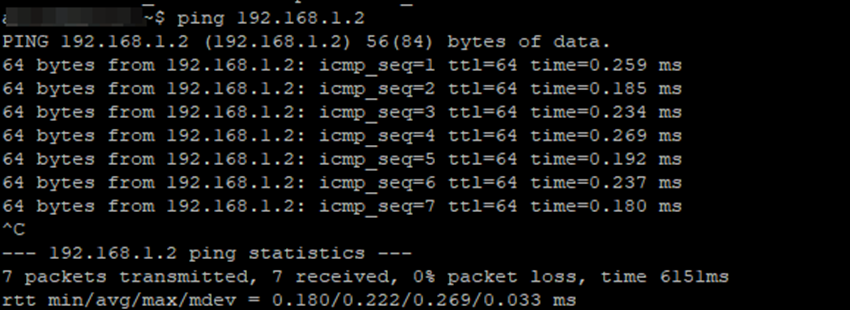

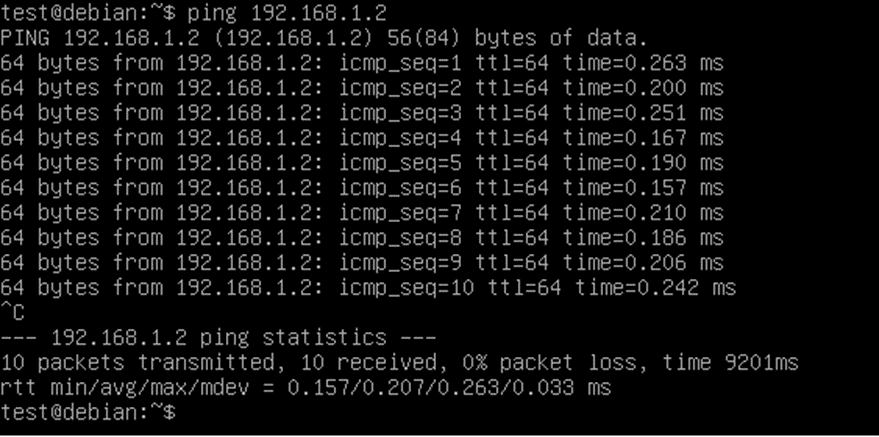

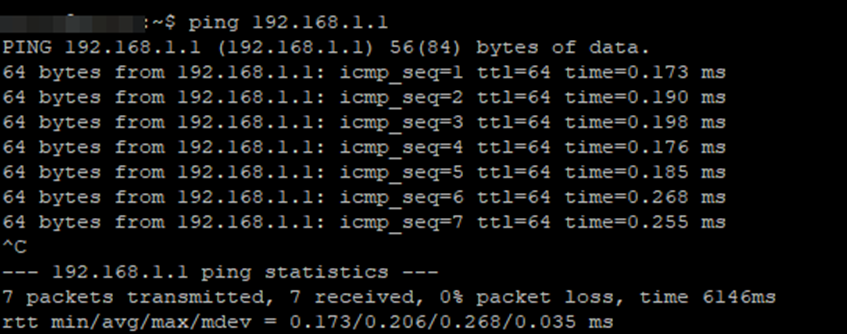

Verificare che i server possano raggiungersi:

ping 192.168.1.2

Configurare le VLAN con tag

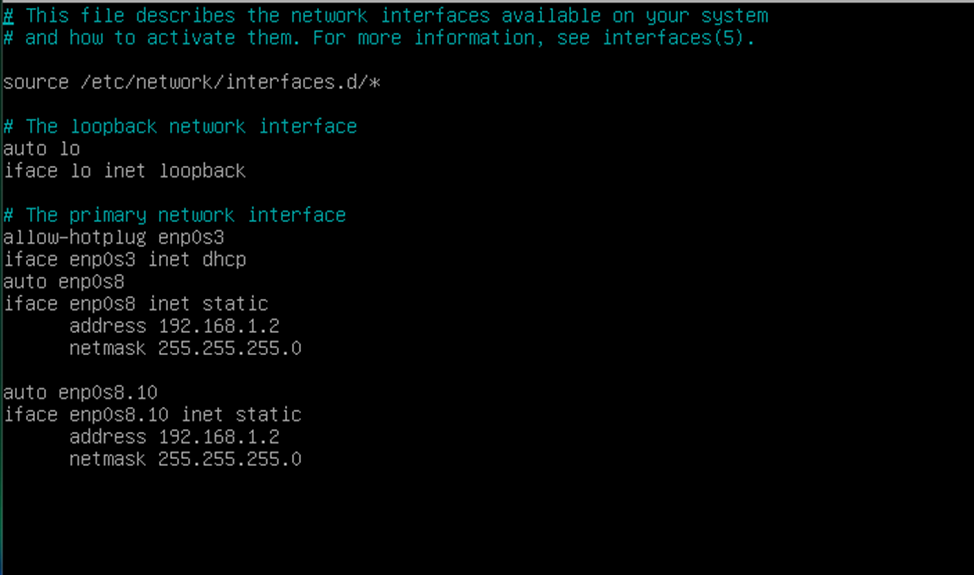

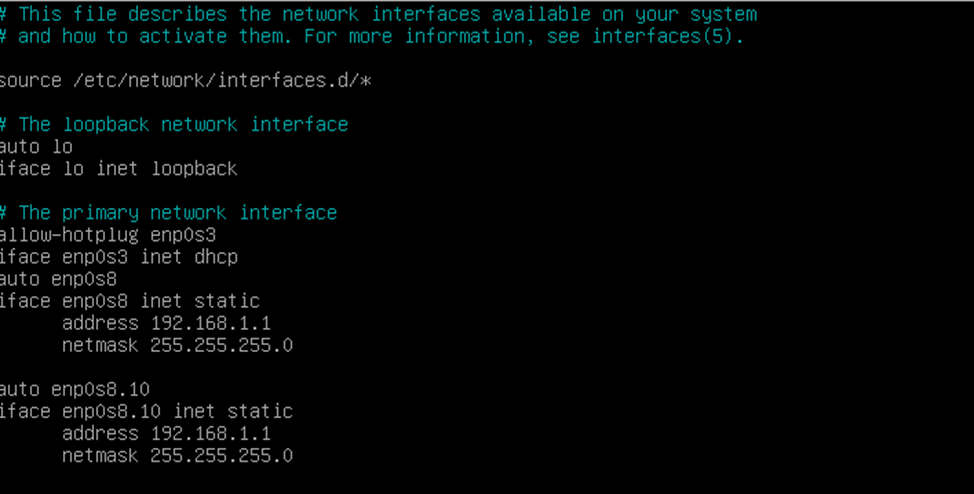

Aggiungere le interfacce VLAN a /etc/network/interfaces su ciascun server. Utilizzare indirizzi IP diversi per ogni server su ciascuna VLAN.

Server 1:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.1/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.1/24

Server 2:

auto enp0s8.10
iface enp0s8.10 inet static
    address 192.168.10.2/24
    gateway 192.168.10.254

auto enp0s8.20
iface enp0s8.20 inet static
address 192.168.20.2/24

Applicare la configurazione:

sudo systemctl restart networking

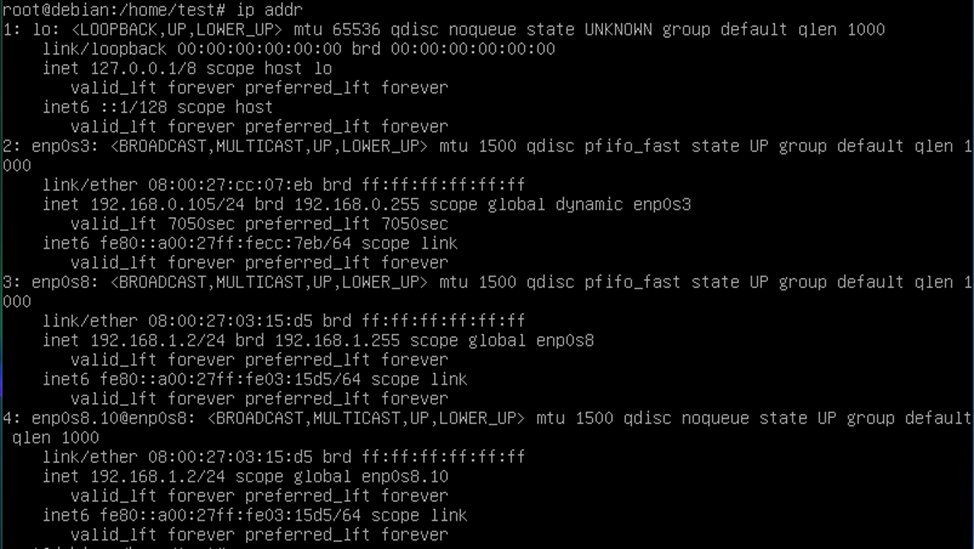

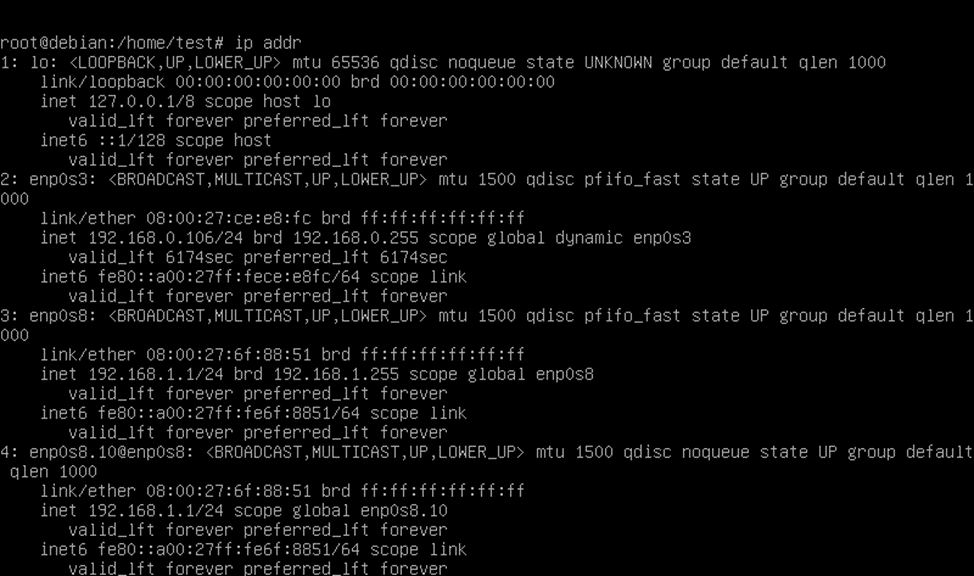

Verificare il risultato:

ip addr

Per verificare che il tagging VLAN funzioni correttamente:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Verificare la connettività:

ping 192.168.10.2
ping 192.168.20.2

AlmaLinux 9 / Rocky Linux 9

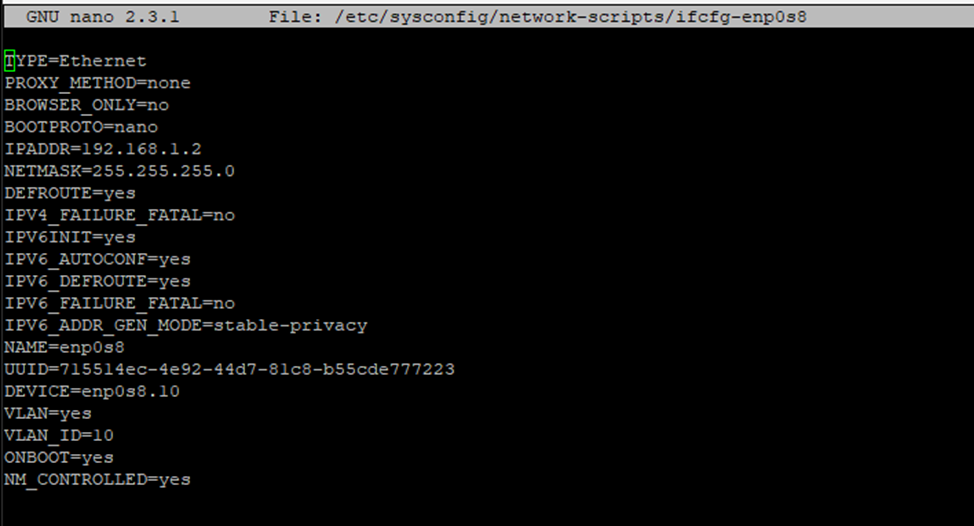

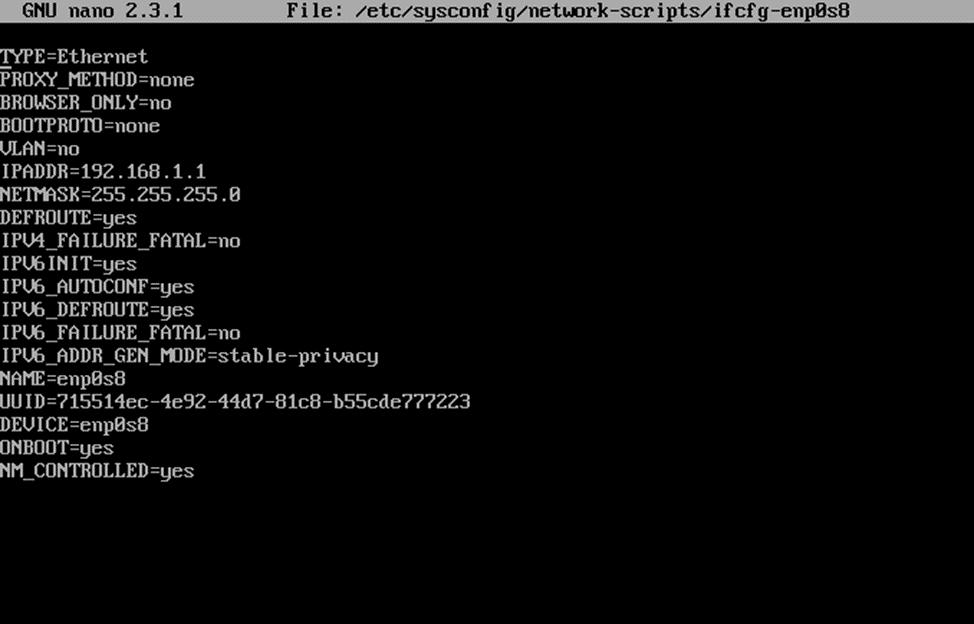

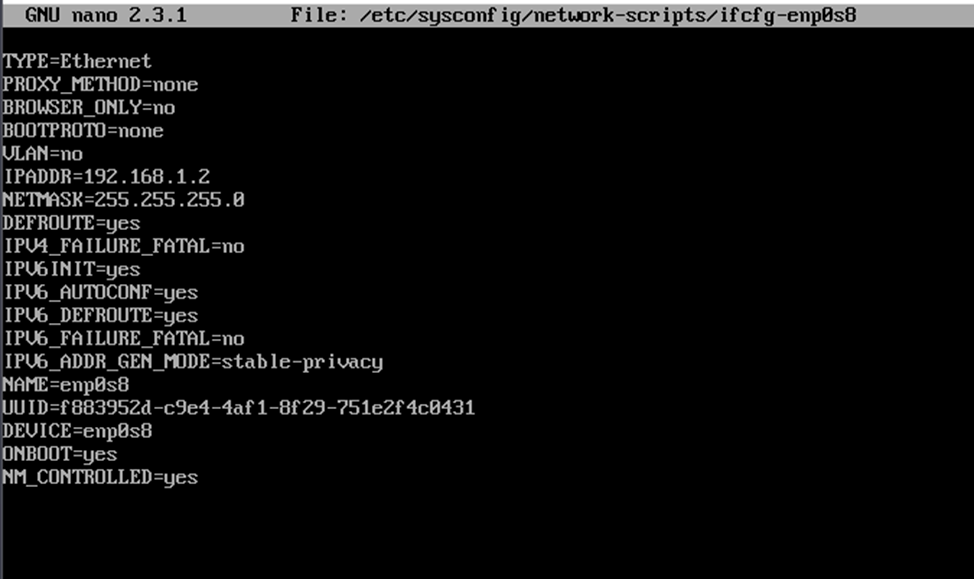

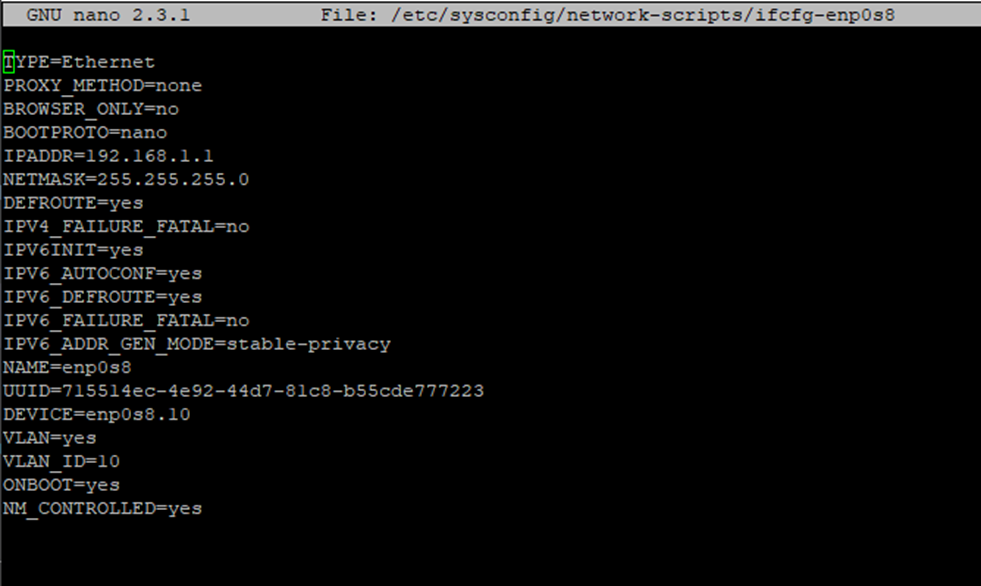

AlmaLinux 9 e Rocky Linux 9 utilizzano NetworkManager per la configurazione di rete. Lo strumento consigliato per gestire le connessioni è nmcli. Il metodo precedente basato su /etc/sysconfig/network-scripts/ non è supportato nelle distribuzioni basate su RHEL 9.

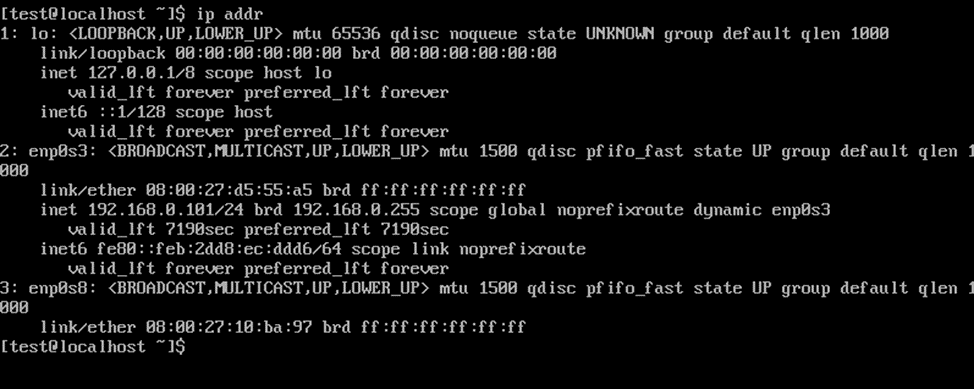

Identificare l'interfaccia di rete

nmcli device status

Negli esempi seguenti, l'interfaccia è enp0s8.

Verificare le connessioni esistenti

Prima di aggiungere una nuova connessione, verificare se esiste già un profilo di connessione per l'interfaccia:

nmcli connection show

Se un profilo esistente è attivo su enp0s8, rimuoverlo per evitare conflitti. Utilizzare il nome del profilo esattamente come mostrato nell'output precedente. Saltare questo passaggio se il profilo esistente è stato creato dal provider di hosting o da cloud-init:

nmcli connection delete "Wired connection 1"

Configurare la rete per una porta access senza tag

Assegnare un indirizzo IP statico all'interfaccia fisica.

Server 1:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.1/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

Server 2:

nmcli connection add type ethernet con-name "enp0s8-primary" ifname
enp0s8 \
  ipv4.method manual ipv4.addresses 192.168.1.2/24 \
  ipv4.gateway 192.168.1.254 \
  connection.autoconnect yes
nmcli connection up enp0s8-primary

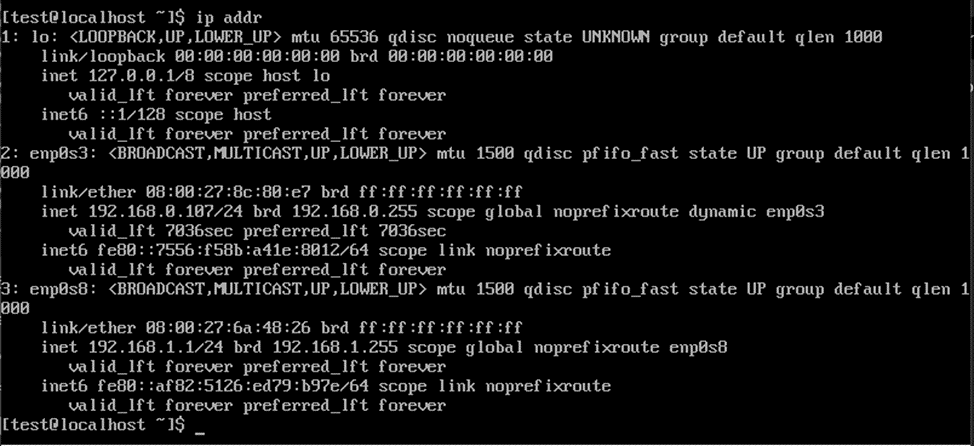

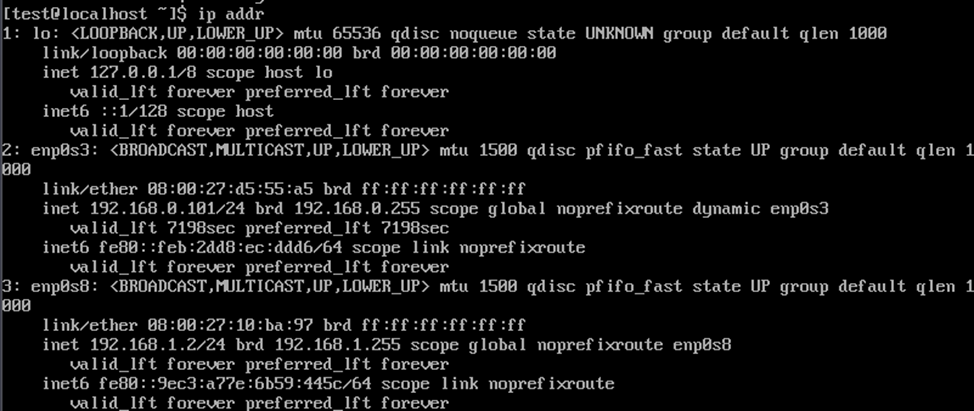

Verificare che l'indirizzo sia stato assegnato:

ip addr show enp0s8

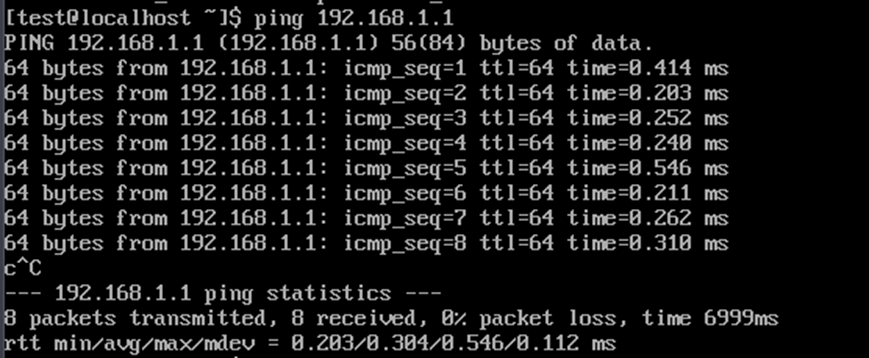

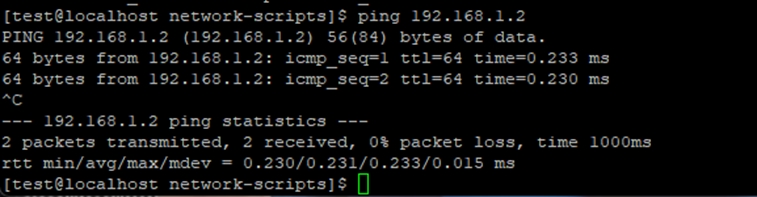

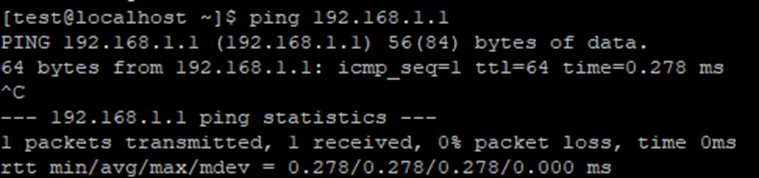

Verificare la connettività tra i server:

ping 192.168.1.2

Configurare le VLAN con tag

Creare un'interfaccia VLAN sopra l'interfaccia fisica. Utilizzare indirizzi IP diversi su ciascun server per ogni VLAN.

Server 1:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.1/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.1/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

Server 2:

nmcli connection add type vlan con-name vlan10 ifname enp0s8.10 \
  vlan.parent enp0s8 vlan.id 10 \
  ipv4.method manual ipv4.addresses 192.168.10.2/24 \
  connection.autoconnect yes

nmcli connection add type vlan con-name vlan20 ifname enp0s8.20
vlan.parent enp0s8 vlan.id 20
ipv4.method manual ipv4.addresses 192.168.20.2/24
connection.autoconnect yes

nmcli connection up vlan10
nmcli connection up vlan20

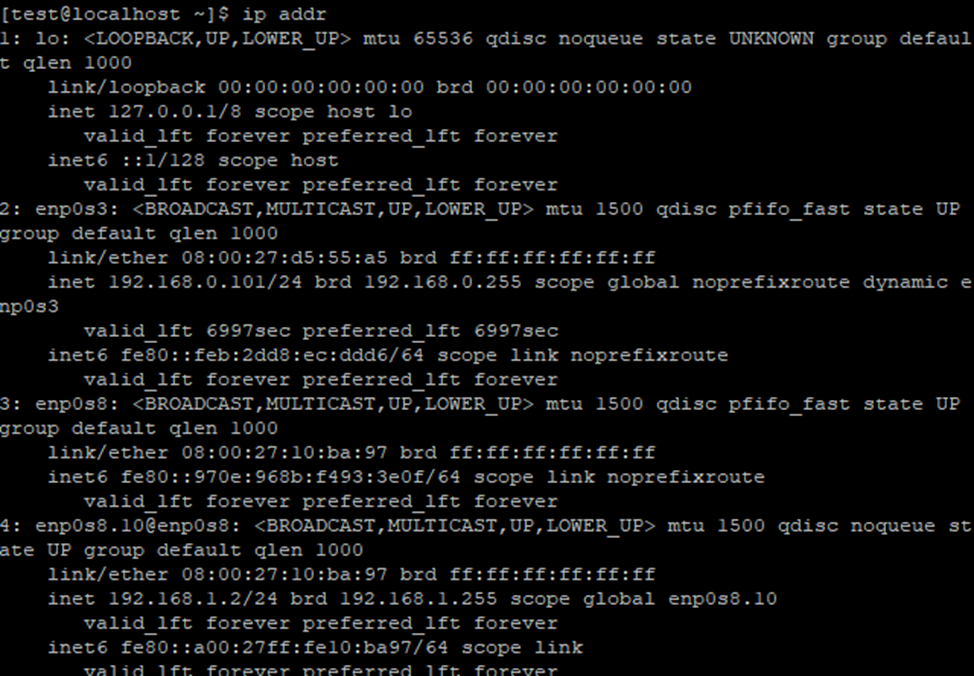

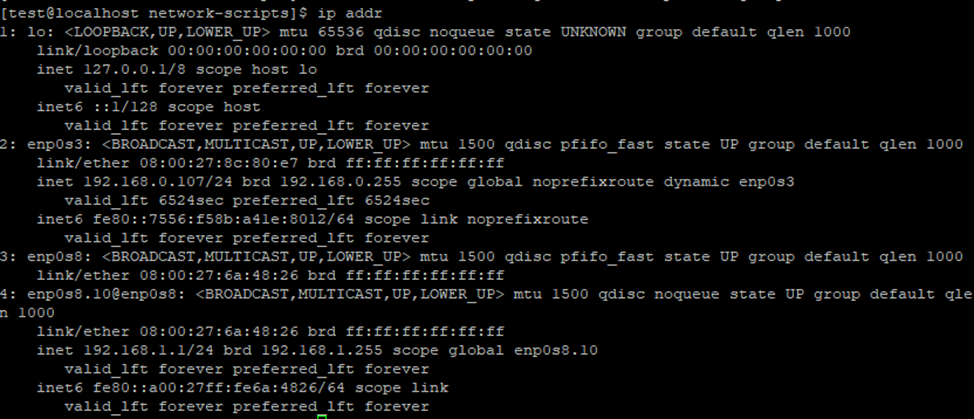

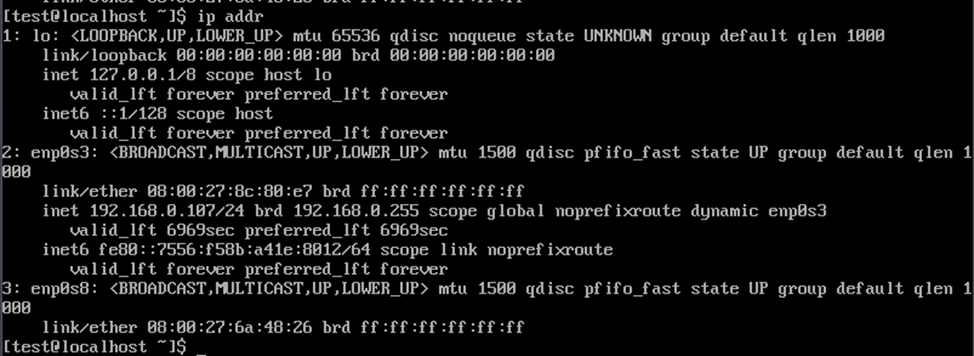

Verificare il risultato:

ip addr

Per verificare che il tagging VLAN funzioni correttamente:

ip -d link show enp0s8.10
ip -d link show enp0s8.20

Verificare la connettività:

ping 192.168.10.2
ping 192.168.20.2

Risoluzione dei problemi

Se le interfacce VLAN non vengono visualizzate o non ricevono traffico:

• verificare che la porta dello switch consenta gli ID VLAN richiesti;
• confermare che il vSwitch o il gruppo di porte dell'hypervisor sia configurato per consentire il passaggio dei tag VLAN;
• assicurarsi che nella configurazione sia specificata l'interfaccia principale corretta;
• verificare che il modulo del kernel 8021q sia caricato: lsmod | grep 8021q.
