Налаштування VLAN на Windows Server

Ця інструкція дозволить вам налаштувати VLAN за допомогою NIC Teaming і вказати ідентифікатор VLAN. Переконайтеся, що ваш комутатор також налаштований на підтримку VLAN і прив'язаний до правильних портів, які відповідають конфігурації VLAN.

Об'єднання мережевих адаптерів, також відоме як Link Aggregation або EtherChannel, дозволяє об'єднати декілька мережевих адаптерів для збільшення пропускної здатності та підвищення відмовостійкості.

1. Open Server Manager

Відкрийте диспетчер сервера, який зазвичай з'являється на робочому столі сервера. Якщо його там немає, ви можете запустити його, натиснувши Win + X і вибравши "Менеджер сервера".

2. Перейдіть до розділу "Локальний сервер

У лівій частині вікна "Диспетчера серверів" виберіть "Локальний сервер".

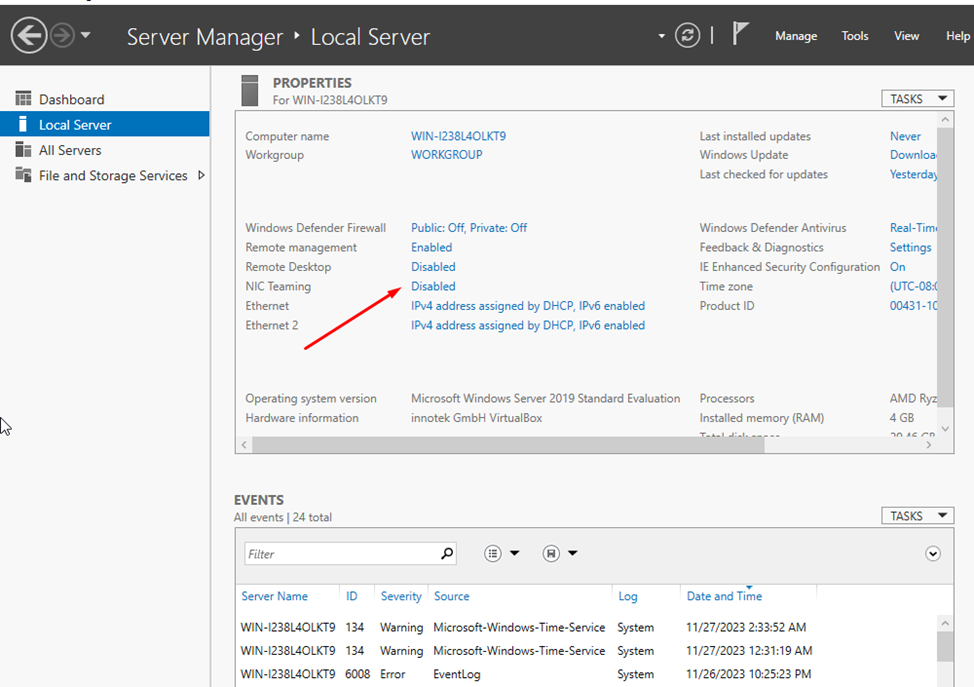

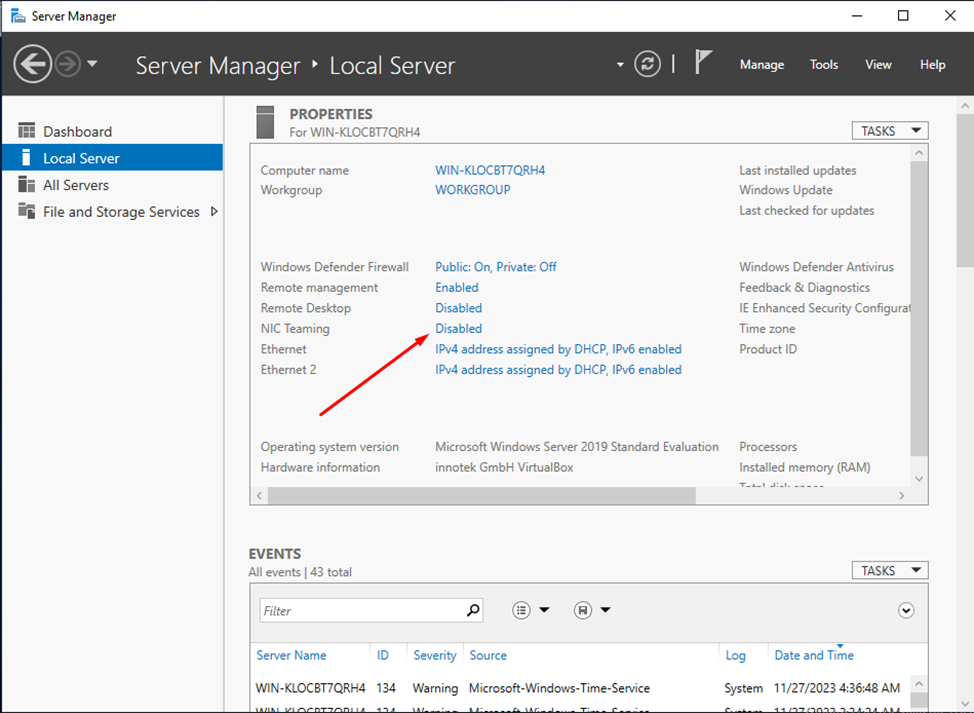

На вкладці Локальний сервер знайдіть ваші мережеві адаптери у розділі Об'єднання мережевих адаптерів (якщо цей розділ відсутній, можливо, потрібно встановити додаткові ролі, наприклад Hyper-V). Натисніть кнопку Вимкнено поруч з пунктом Об'єднання мережевих адаптерів, щоб відкрити майстер налаштування.

Аналогічні дії необхідно виконати на другому сервері.

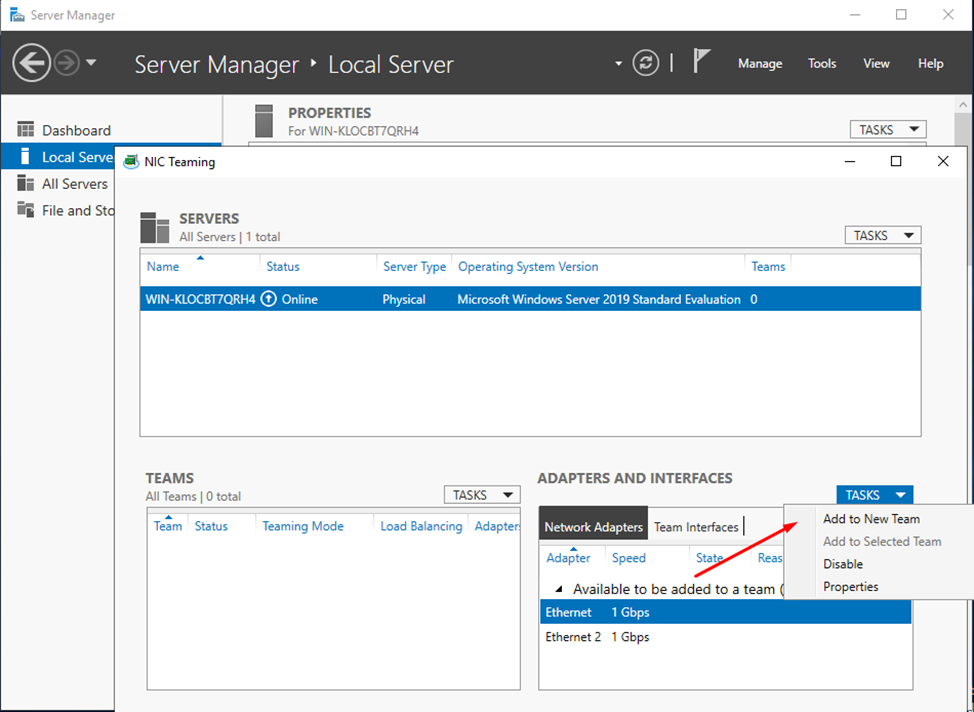

3. У майстрі налаштування виберіть мережевий адаптер і натисніть Додати до нової групи

4. Налаштування адаптера

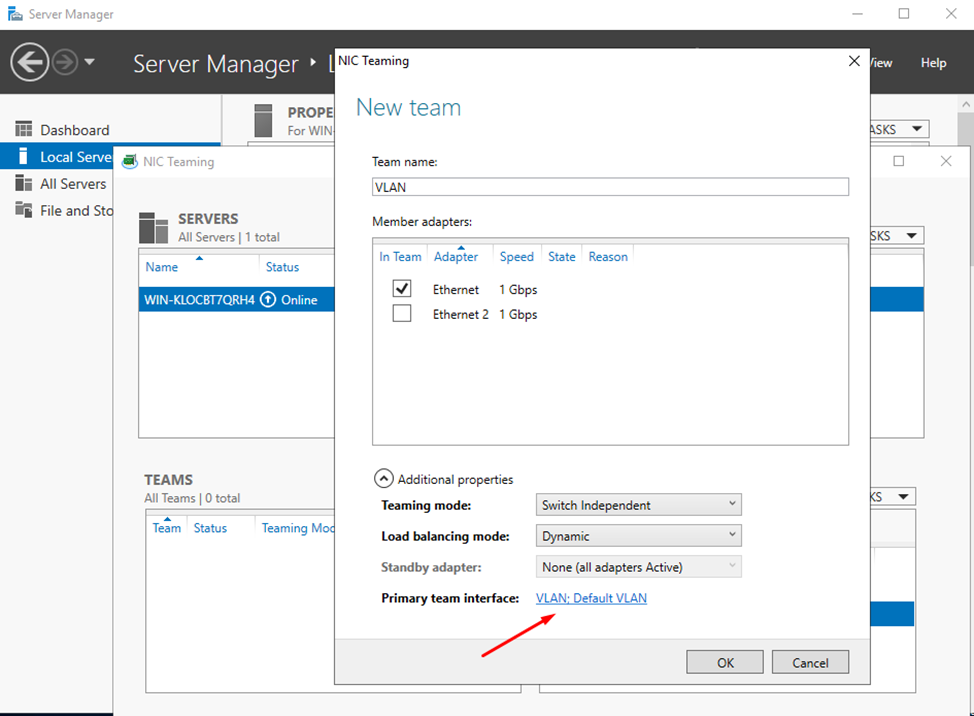

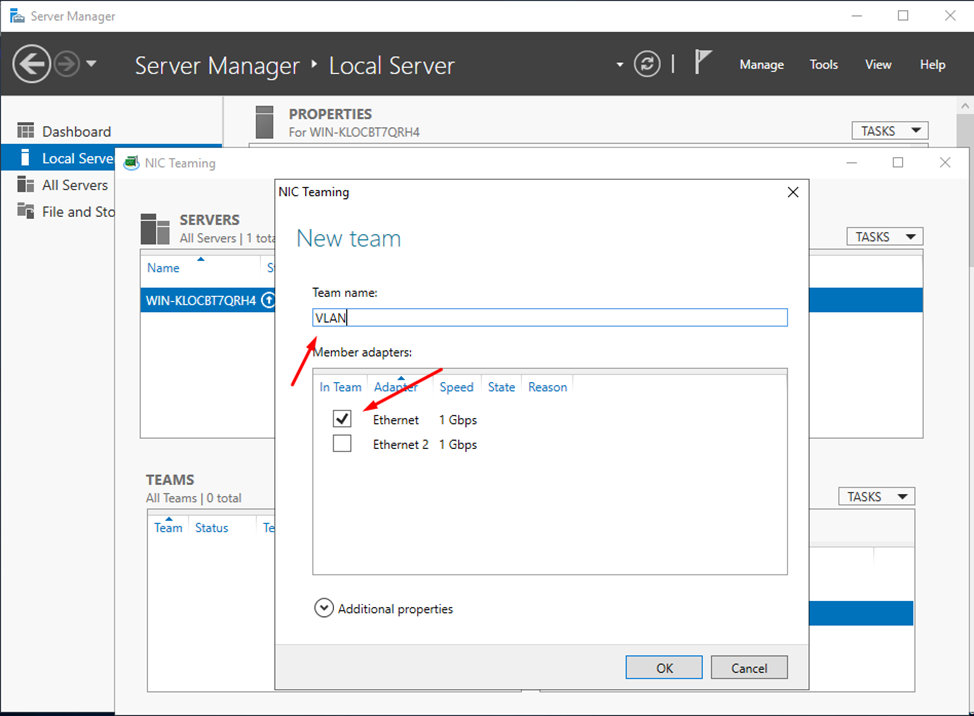

Введіть слово VLAN у колонці Ім'я команди. Виберіть режим роботи (режим Teamimg). Ви можете вибрати режим, який найкраще відповідає вашим потребам, наприклад, LACP (узгодження з комутатором) або Static (вибір статичної конфігурації без узгодження з комутатором).

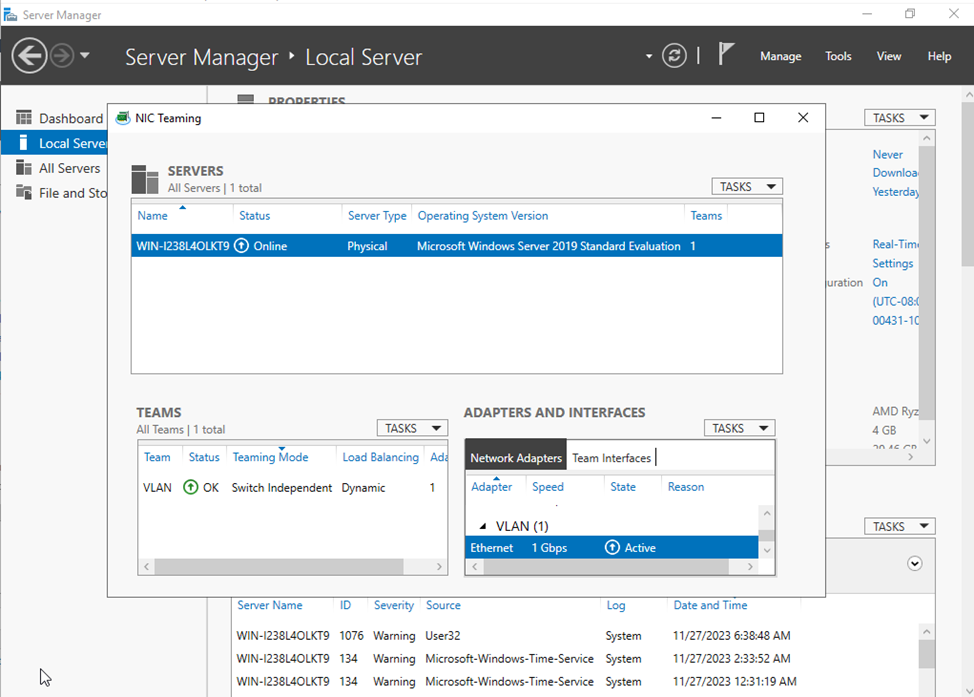

Натисніть OK і завершіть роботу майстра налаштувань.

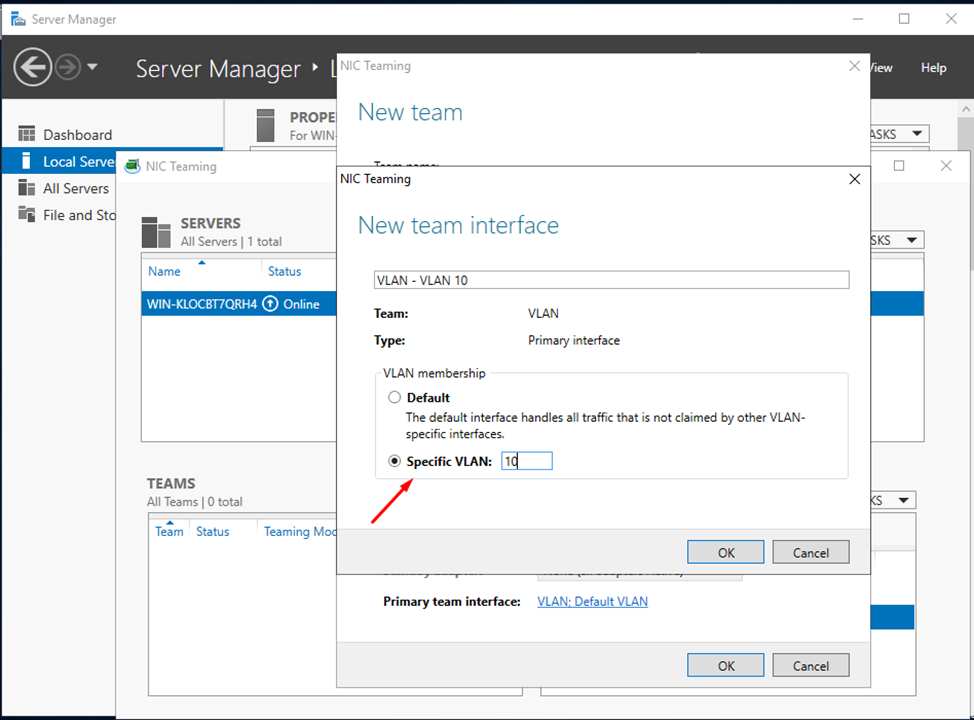

5. Щоб налаштувати Tagged VLAN, перейдіть до розділу Первинний командний інтерфейс

Вкажіть ідентифікатор VLAN і натисніть OK.

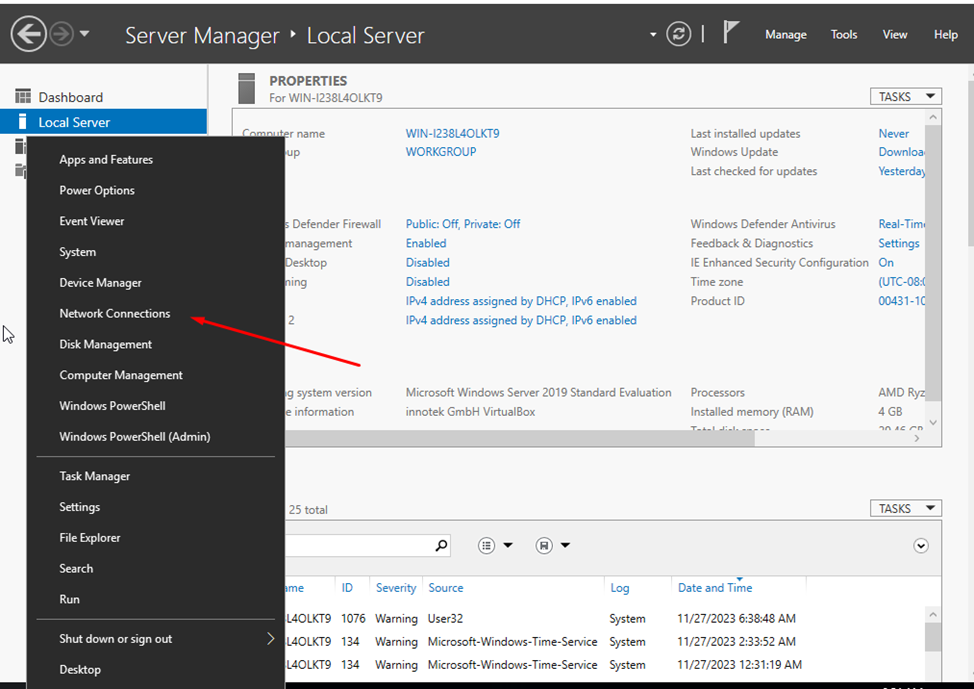

6. Відкрийте Мережеві підключення на сервері

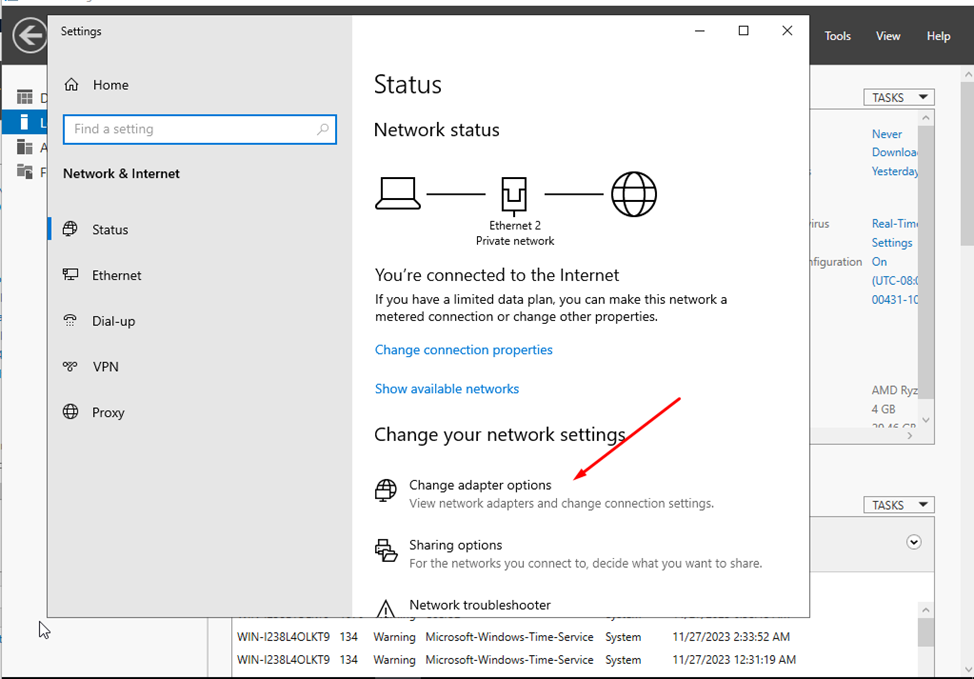

Виберіть Змінити параметри адаптера.

7. Призначення IP-адреси

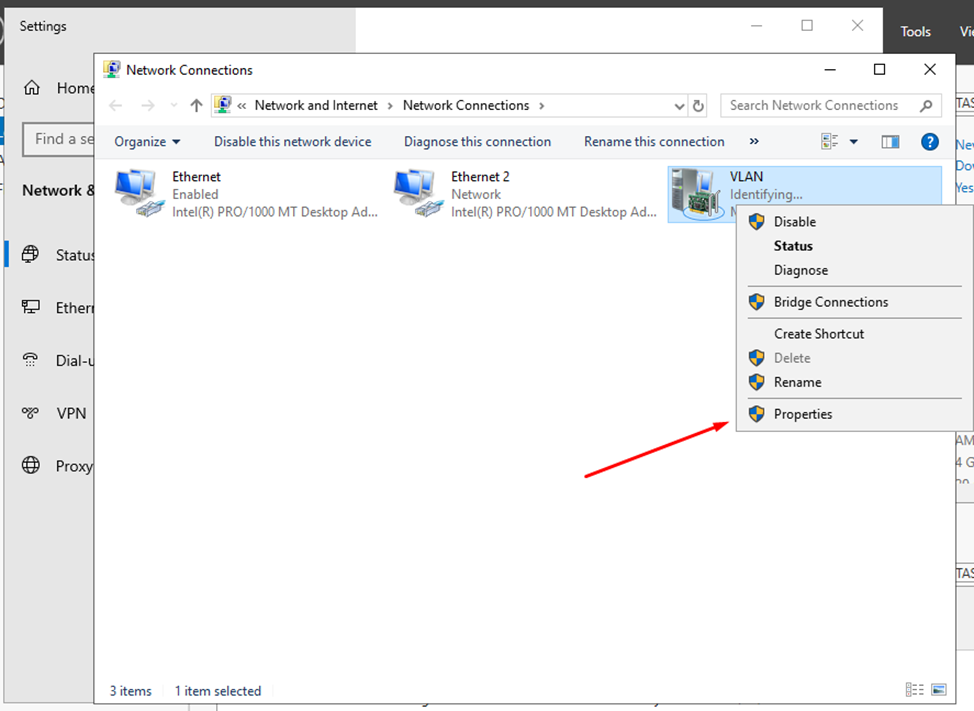

Клацніть правою кнопкою миші на мережевому адаптері VLAN, який ми створили в попередніх кроках і який ви хочете налаштувати для VLAN, і виберіть Властивості.

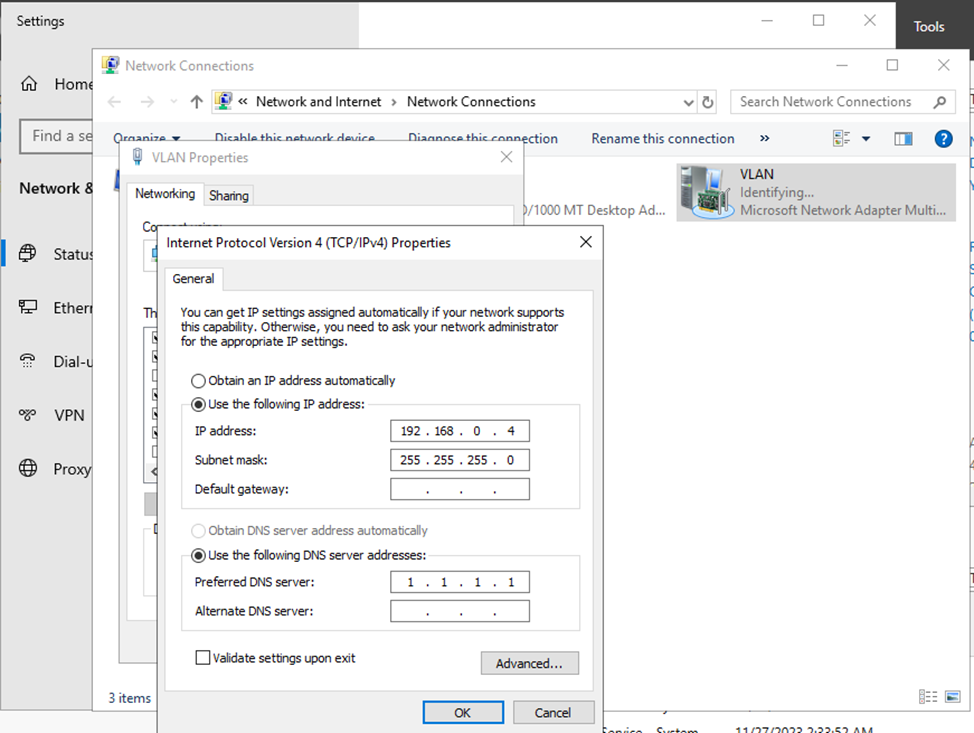

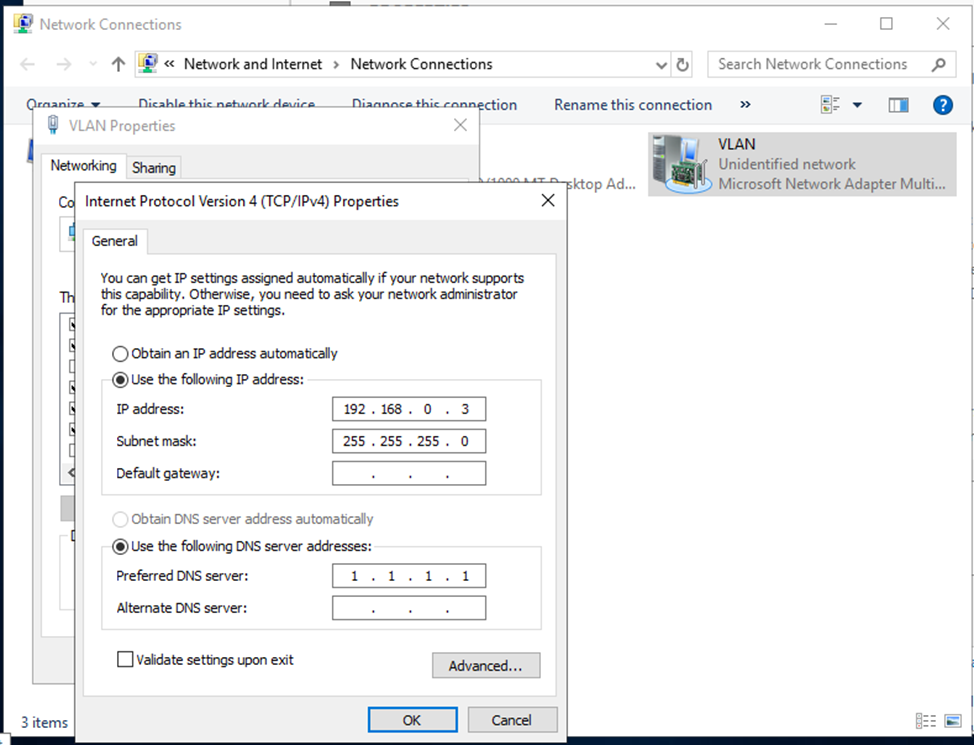

8. Знайдіть Internet Protocol Version 4 (TCP/IPv4) і натисніть Властивості

Вкажіть IP-адресу, маску підмережі та DNS-сервер.

Те саме для другого сервера.

Натисніть OK, щоб застосувати зміни.

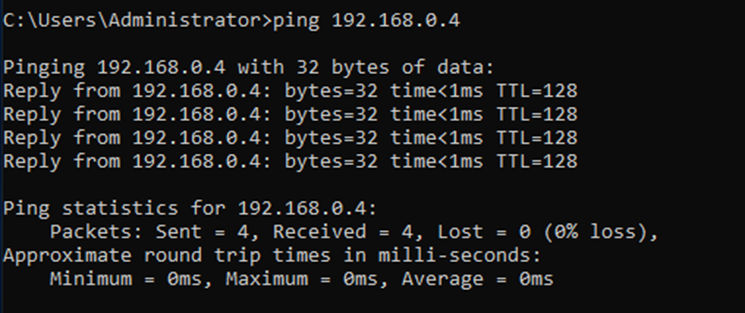

10. Перевірте пінг між серверами в цій VLAN

Це основний процес налаштування VLAN у Windows Server. Зверніть увагу, що конкретні кроки можуть дещо відрізнятися залежно від конфігурації вашої мережевої інфраструктури.
