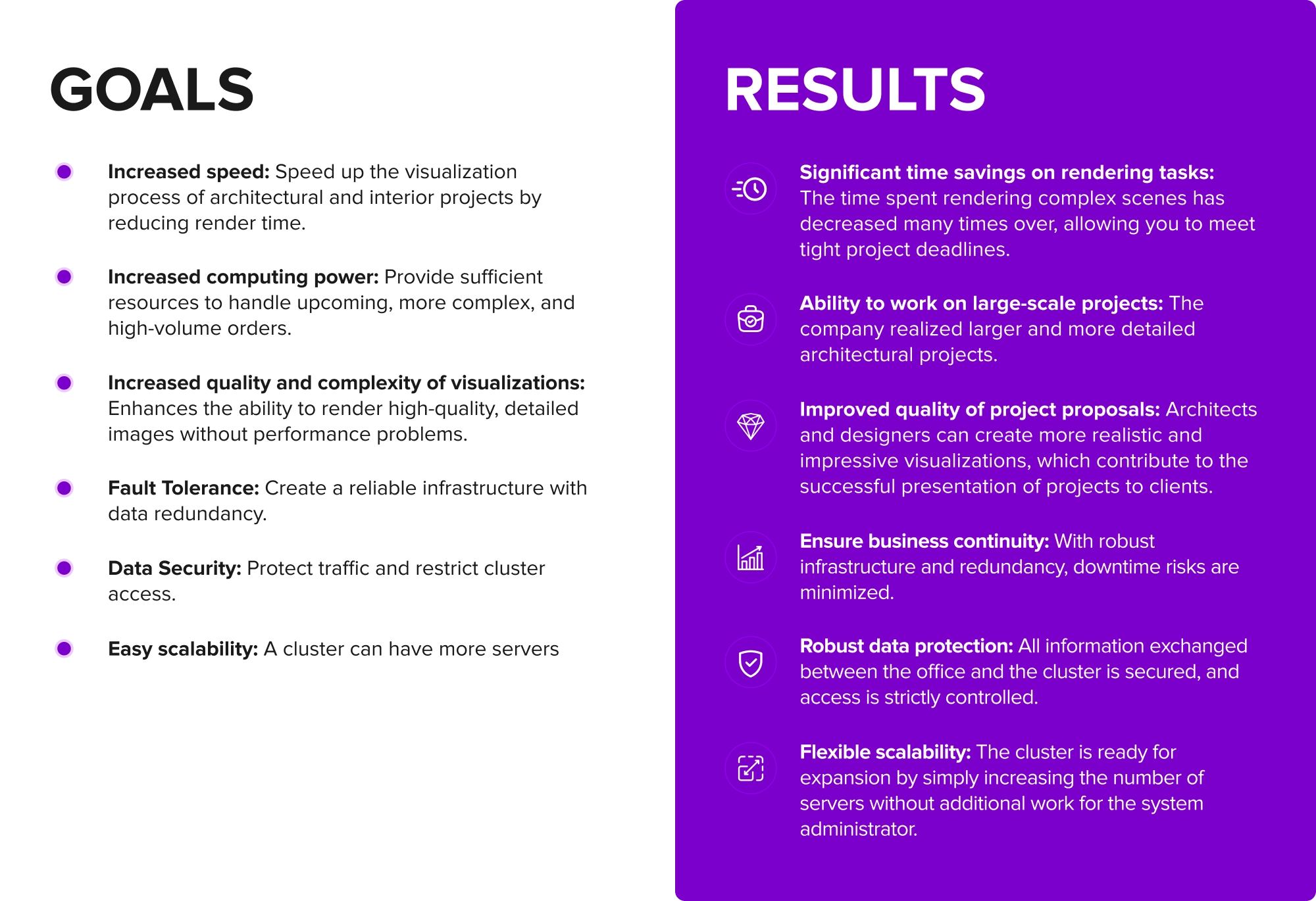

Hedefler ve Sonuçlar
Hedefler
- Artan hız: Render süresini azaltarak mimari ve iç mekan projelerinin görselleştirme sürecini hızlandırın.
- Artırılmış bilgi işlem gücü: Yaklaşan, daha karmaşık ve yüksek hacimli siparişleri işlemek için yeterli kaynak sağlayın.
- Görselleştirmelerin kalitesinde ve karmaşıklığında artış: Performans sorunları olmadan yüksek kaliteli, ayrıntılı görüntüler oluşturma yeteneğini geliştirir.
- Hata Toleransı: Veri yedekliliği ile güvenilir bir altyapı oluşturun.
- Veri Güvenliği: Trafiği koruyun ve küme erişimini kısıtlayın.
- Kolay ölçeklenebilirlik: Bir küme daha fazla sunucuya sahip olabilir
Sonuçlar:
- Render görevlerinde önemli ölçüde zaman tasarrufu: Karmaşık sahnelerin render edilmesi için harcanan süre kat kat azaldı ve böylece sıkı proje teslim tarihlerini karşılamanız mümkün oldu.
- Büyük ölçekli projeler üzerinde çalışabilme: Şirket daha büyük ve daha detaylı mimari projeler gerçekleştirdi.
- Proje tekliflerinin kalitesi arttı: Mimarlar ve tasarımcılar, projelerin müşterilere başarılı bir şekilde sunulmasına katkıda bulunan daha gerçekçi ve etkileyici görselleştirmeler oluşturabilir.
- İş sürekliliğinin sağlanması: Sağlam altyapı ve yedeklilik sayesinde kesinti riskleri en aza indirilir.
- Sağlam veri koruması: Ofis ve küme arasında değiş tokuş edilen tüm bilgiler güvence altına alınır ve erişim sıkı bir şekilde kontrol edilir.
- Esnek ölçeklenebilirlik: Küme, sistem yöneticisi için ek iş gerektirmeden sadece sunucu sayısını artırarak genişlemeye hazırdır.
Bağlam
Müşteri, Belçika'da dinamik olarak gelişmekte olan bir mimarlık şirketidir. Ana uzmanlık alanı, konseptten çalışma dokümantasyonuna kadar sivil binaların ve kamusal alanların tasarımıdır. Şirket, çalışmalarında yüksek kaliteli mimari görselleştirmeler oluşturmak için 3D modelleme ve tasarım uygulamalarını aktif olarak kullanmaktadır. Bu görselleştirmeler, projelerin müşterilere sunulması ve onayların alınması için önemli bir araçtır.
Soruşturmanın yapıldığı sırada şirket, gelecek projeler için kapsamlı bir sipariş almıştı. Mevcut iş istasyonları ve az sayıdaki yerel render kaynakları, yaklaşan projelerin artan hacmi ve karmaşıklığıyla başa çıkamıyordu. Şirket yönetimi, güncellenmiş BT ekipmanı satın alma veya veri merkezi hizmetlerini kullanma seçenekleriyle karşı karşıya kaldı.
Ekipman alımının finansmanındaki bürokratik engellerin yanı sıra uygun tesis ve altyapı eksikliği nedeniyle, müşterinin kendi sunucu odasını kurması emek yoğun ve zaman alıcı bir süreç haline geldi. Bu faktörleri ve INTROSERV'in teknik uzmanlarının ek tavsiyelerini göz önünde bulunduran mimarlık firması, bir veri merkezi çözümünü tercih etti.
Zorluk
Müşterinin işleme yeteneklerini önemli ölçüde ölçeklendirmesi gerekiyordu. Öncelikli hedefler şunlardı:
- BT altyapısı performansını önemli ölçüde artırmak: Bu sayede büyük ölçekli sahnelerin üstesinden gelebilecek ve en önemlisi render işi işleme sürelerini kısaltabileceklerdi.
- Projenin verimliliğini sağlamak: Önemli ölçüde bilgi işlem gücü gerektiren daha büyük, daha karmaşık alt projeler için altyapıyı hazırlamak.
- Yazılım uyumluluğunu koruyun: Güncellenen çözümü mevcut yazılım yığınıyla sorunsuz bir şekilde entegre edin.
- Bütçenizi optimize edin: Aynı zamanda uygun maliyetli olan yüksek performanslı bir çözüm oluşturun ve kiralayın.
- Güvenilirliği ve güvenliği garanti edin: Hassas, özel bilgilerin sürekli olarak işlendiği göz önüne alındığında, veri bütünlüğünü ve yaklaşan bilgi işlem kümesine güvenli erişimi sağlamak.
Çözüm
Atanan görevleri yerine getirmek için INTROSERV teknik uzmanları gelişmiş bir çözüm tasarladı ve uyguladı - ağ oluşturma (dağıtılmış oluşturma) için bir sunucu kümesi.

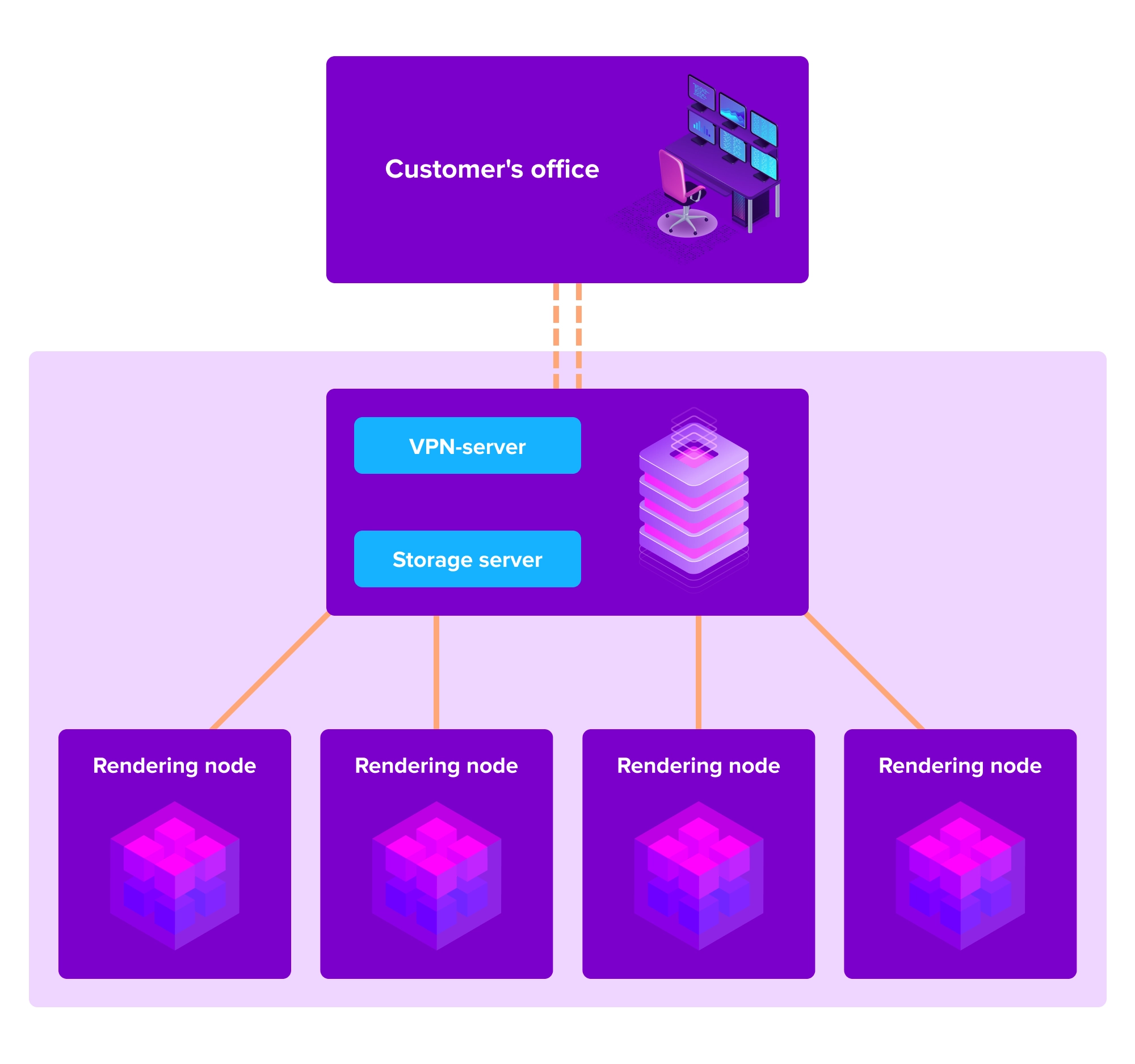

Çözüm Mimarisi
Sistem, her biri 96 yüksek performanslı fiziksel çekirdeğe ve 256 GB DDR5 RAM'e sahip 4. nesil AMD EPYC 9654 işlemci tarafından desteklenen dört yüksek performanslı sunucu düğümünden oluşuyor. AMD EPYC 9654, render iş yüklerinde optimum çekirdek sayısı, performans ve maliyet verimliliği dengesi için seçildi.
Render düğümü
- Konum Fransa (Gravelines)
- İŞLEMCI: AMD EPYC GENOA 9654
- 96 Çekirdek, 192 İş Parçacığı, 2,4/3,55 GHz
- Bellek: 256GB ECC DDR5
- Disk: 2x 960GB NVMe, 2x 1,92TB NVMe
- RAID: Yazılım RAID1
- Bağlantı Noktası/Trafik: 1 Gbps - Ölçülmemiş
- VLAN: 50 Gbps VLAN
- Anti-DDoS: Anti-DDoS koruması
Depolama Düğümü
- Konum Fransa (Gravelines)
- İŞLEMCI: AMD EPYC GENOA 9254
- 24 Çekirdek + 48 İş Parçacığı 2,9/3,9 GHz
- Bellek: 128GB ECC DDR5
- Diskler: 2x 960GB NVMe Yazılım RAID1
- Disk: 6x 3,84TB NVMe Yazılım RAID5
- Bağlantı Noktası/Trafik: 10 Gbps - Ölçülmemiş
- VLAN: 50 Gbps VLAN
- Anti-DDoS: Anti-DDoS koruması
Ağ depolama:
Aynı yerel ağ içindeki özel bir sunucuda bulunan ağ depolama alanı, disk sürücüsü yedekliliği ile yapılandırılmıştır. Bu, tüm proje dosyalarının, dokuların ve sahnelerin yüksek kullanılabilirliğini ve güvenli depolanmasını garanti eder. Bu kurulum, disk arızası durumunda veri kaybına karşı koruma sağlarken render verilerinin kümedeki her düğüm tarafından erişilebilir kalmasını sağlar.
Yüksek hızlı LAN:
Dört düğüm sunucusunun tümü ve NAS, 50 Gbps yerel alan ağı üzerinden birbirine bağlıdır. Bu yüksek hızlı bağlantı, düğümler arasında hızlı veri aktarımı sağlayarak ve gecikmeyi en aza indirerek verimli dağıtılmış işleme için gereklidir.
Harici erişim ve güvenlik:
- Genel erişim: Dosya depolama sunucusu en yüksek hızlı İnternet bağlantısına (10 Gbps) sahip olduğundan çeşitli görevleri yerine getirir. Kurulu Proxmox VE sanallaştırma platformu, depolama yönetimi için sanal makinelerin konuşlandırılmasına izin verir. Buna ek olarak, şirket ofisinden uzak sunucu altyapısına erişim sağlayan pfSense sanal yönlendiricisini sağladı.
- VPN tüneli: Müşterinin ofisi ile işleme kümesi arasındaki tüm trafik bir VPN tüneline sarılır. Bu, veri şifrelemesini ve yetkisiz erişime karşı korumayı garanti ederek proje gizliliğini sağlar.
- Kontrollü Erişim: Kümeye erişim sıkı bir şekilde düzenlenir ve yalnızca yetkili kullanıcılarla sınırlıdır.
- İzleme: Tüm sunucular, performanslarını, kullanımlarını, sıcaklıklarını ve diğer temel parametrelerini izleyen bir izleme sistemine eklenir. Bu, sistem yöneticilerinin olası sorunları hızlı bir şekilde tanımlamasına ve düzeltmesine olanak tanıyarak küme istikrarını sağlar.
Yüksek kullanılabilirlik:
Ana bilgisayar düzeyinde güç ve ağ bağlantısı yedekliliği, ek bir hata toleransı düzeyi oluşturur. INTROSERV sistem yöneticileri LAN hızını en üst düzeye çıkarmak için ağ arayüzlerini bir araya getirir ve önemli ağ ekipmanı düğümlerinin yedekliliği tek arıza noktalarını önler.
3D modelleme ve tasarım uygulamaları ile entegrasyon:
Küme, sahne oluşturma görevlerini 384 yüksek performanslı işlemci çekirdeğinin tamamına verimli bir şekilde dağıtarak ağ oluşturma için optimize edilmiştir. Pulze'nin Render Flow'u, Autodesk'in endüstri standardı çözümleri de dahil olmak üzere önde gelen 3D modelleme ve animasyon platformlarıyla geniş uyumluluğu nedeniyle ağ oluşturma yöneticisi olarak seçildi.
İleriye doğru stratejik bir sıçrama
INTROSERV, sofistike hibrit altyapıların inşasındaki uzmanlığını bir kez daha kanıtlayarak mimarlık firmasının büyük ölçekli proje işleme yeteneklerini artırmasını sağladı. Sonuçlar şöyleydi:
- Performans Artışı: Yüzlerce CPU çekirdeği üzerinde paralel işleme olanağı sayesinde görselleştirme süresi günlerden saatlere ve hatta bazı durumlarda dakikalara indirildi.
- Rekabet Üstünlüğü: Müşteri, kaynak sınırlamaları nedeniyle bir zamanlar ulaşamayacağı daha karmaşık, ayrıntılı ve geniş projelerin üstesinden gelebiliyor.
- Kolaylaştırılmış İş Akışı: Tasarımcılar renderlar hakkında daha hızlı geri bildirim alarak daha hızlı ayarlamalara ve yinelemelere olanak tanır ve tasarım sürecini önemli ölçüde geliştirir.
- Güvenilirlik ve Güvenlik: Yüksek hızlı bir ağ, yedekli depolama, güvenli bir VPN tüneli ve sağlam bir izleme sistemi ile küme istikrar, güvenlik ve olağanüstü çalışma süresi sunar.
Özel bir render kümesine yatırım yapmak sadece anlık zorluklara bir çözüm değildi; firmanın büyümesini, rekabet gücünü ve uzun vadeli verimliliğini güvence altına alan stratejik bir karardı.
