Študije primerov

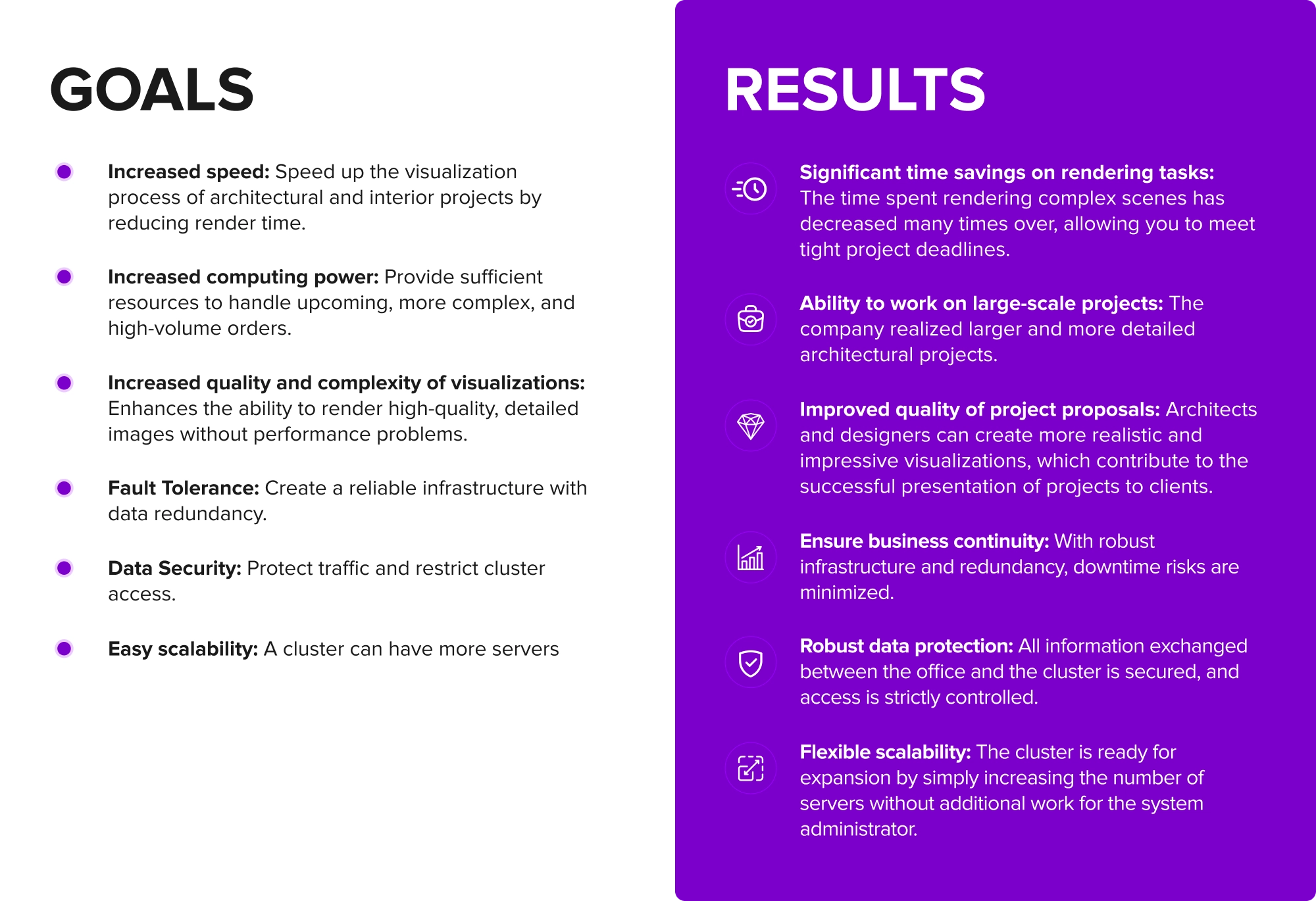

Cilji in rezultati

Visoko zmogljiva gruča za upodabljanje za vizualizacijo arhitekturnih projektov

Cilji

  • Večja hitrost: pospešite postopek vizualizacije arhitekturnih in notranjih projektov s skrajšanjem časa upodabljanja.
  • Povečanje računalniške moči: Zagotovitev zadostnih virov za obdelavo prihodnjih, bolj zapletenih in obsežnih naročil.
  • Večja kakovost in kompleksnost vizualizacij: Povečanje zmožnosti upodabljanja visokokakovostnih in podrobnih slik brez težav z zmogljivostjo.
  • Odpornost na napake: Ustvarite zanesljivo infrastrukturo z redundanco podatkov.
  • Varnost podatkov: Zaščitite promet in omejite dostop do gruče.
  • Enostavna razširljivost: V gruči je lahko več strežnikov.

Rezultati:

  • Pri opravilih upodabljanja je prihranek časa precejšen: Čas, porabljen za upodabljanje zapletenih prizorov, se je večkrat skrajšal, kar vam omogoča, da se držite kratkih projektnih rokov.
  • Možnost dela na obsežnih projektih: Podjetje je uresničilo večje in podrobnejše arhitekturne projekte.
  • Izboljšana kakovost projektnih predlogov: Arhitekti in oblikovalci lahko ustvarijo bolj realistične in impresivne vizualizacije, ki prispevajo k uspešni predstavitvi projektov strankam.
  • Zagotavljanje neprekinjenega poslovanja: Z zanesljivo infrastrukturo in redundanco so tveganja za izpad poslovanja čim manjša.
  • Zanesljiva zaščita podatkov: Vsi podatki, ki se izmenjujejo med pisarno in gručo, so zaščiteni, dostop pa strogo nadzorovan.
  • Prilagodljiva razširljivost: Grozd je pripravljen na razširitev s preprostim povečanjem števila strežnikov brez dodatnega dela za sistemskega skrbnika.

Kontekst

Stranka je dinamično razvijajoče se arhitekturno podjetje v Belgiji. Glavna specializacija je projektiranje civilnih stavb in javnih prostorov, od zasnove do delovne dokumentacije. Pri svojem delu podjetje aktivno uporablja aplikacije za 3D-modeliranje in načrtovanje za ustvarjanje visokokakovostnih arhitekturnih vizualizacij. Te vizualizacije so ključno orodje za predstavitev projektov naročnikom in pridobivanje soglasij.

V času povpraševanja je podjetje prejelo obsežno naročilo za prihajajoče projekte. Obstoječe delovne postaje in majhno število lokalnih virov za upodabljanje preprosto niso mogli obvladati vse večjega obsega in kompleksnosti prihajajočih projektov. Vodstvo podjetja je bilo postavljeno pred izbiro nakupa posodobljene opreme IT ali uporabe storitev podatkovnega centra.

Zaradi birokratskih ovir pri financiranju nakupa opreme ter pomanjkanja ustreznih prostorov in infrastrukture je postavitev lastne strežniške sobe za stranko postala delovno in časovno potraten proces. Ob upoštevanju teh dejavnikov in dodatnih nasvetov tehničnih strokovnjakov podjetja INTROSERV se je arhitekturno podjetje odločilo za rešitev podatkovnega centra.

Izziv

Stranka je morala znatno povečati svoje zmogljivosti upodabljanja. Glavni cilji so bili:

  • bistveno povečati zmogljivost infrastrukture IT: To bi jim omogočilo obdelavo obsežnih prizorov in, kar je najpomembneje, skrajšanje časa obdelave opravil za upodabljanje.
  • Zagotoviti pretočnost projekta: Pripraviti infrastrukturo za večje in bolj zapletene podprojekte, ki zahtevajo veliko računske moči.
  • Ohraniti združljivost programske opreme: Posodobljeno rešitev brez težav vključite v obstoječo programsko opremo.
  • Optimizirajte svoj proračun: Ustvarite in najemite visoko zmogljivo rešitev, ki je tudi stroškovno učinkovita.
  • Zagotovite zanesljivost in varnost: Zagotovite celovitost podatkov in varen dostop do prihajajoče računalniške gruče zaradi stalnega ravnanja z občutljivimi, lastniškimi informacijami.

Rešitev

Za reševanje dodeljenih nalog so tehnični strokovnjaki podjetja INTROSERV zasnovali in namestili napredno rešitev - strežniško gručo za omrežno upodabljanje (porazdeljeno upodabljanje).

Visoko zmogljiva gruča za upodabljanje za vizualizacijo arhitekturnih projektov

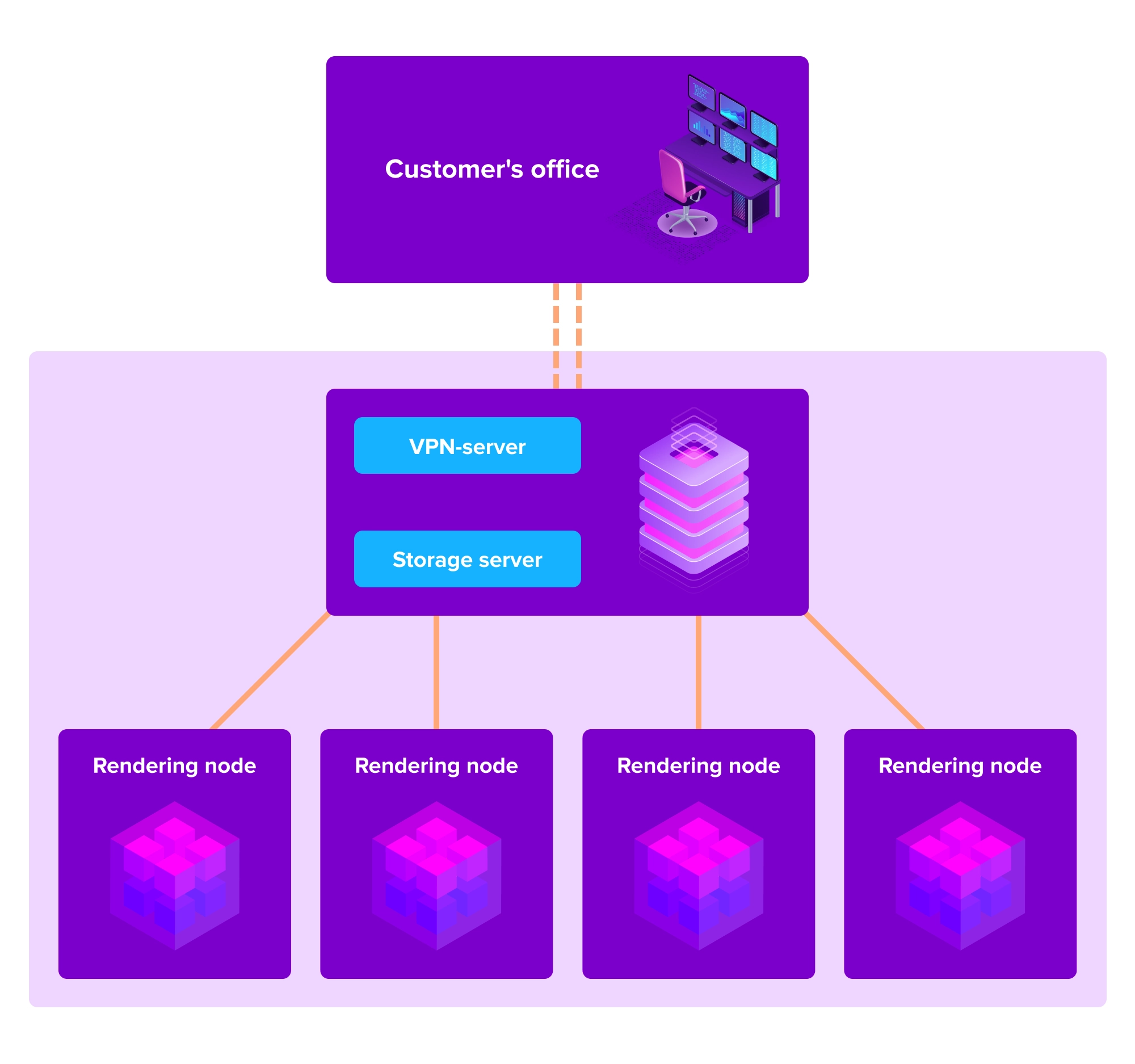

Arhitektura rešitve

Sistem sestavljajo štiri visokozmogljiva strežniška vozlišča, od katerih vsako poganja procesor AMD EPYC 9654 četrte generacije s 96 visokozmogljivimi fizičnimi jedri in 256 GB pomnilnika DDR5. Procesor AMD EPYC 9654 je bil izbran zaradi optimalnega razmerja med številom jeder, zmogljivostjo in stroškovno učinkovitostjo pri delovnih obremenitvah upodabljanja.

Vozlišče za upodabljanje

  • Lokacija: Rendersko vozlišče (Renders), ki se nahaja na lokaciji v bližini mesta: Francija (Gravelines)
  • PROCESOR: AMD EPYC GENOA 9654: AMD EPYC GENOA 9654
  • 96 jeder, 192 niti, 2,4/3,55 GHz
  • Pomnilnik: 256 GB ECC DDR5
  • Disk: 2x 960GB NVMe, 2x 1,92TB NVMe
  • RAID: (2): Programski RAID1
  • Pristanišča/prevoz: 1 Gb/s - nemerjeno
  • VLAN: 50 Gbps VLAN
  • Anti-DDoS: Anti-DDoS zaščita

Vozlišče za shranjevanje

  • Location: Lokacija: Francija (Gravelines)
  • PROCESOR: AMD EPYC GENOA 9254
  • 24 jeder + 48 niti 2,9/3,9 GHz
  • Pomnilnik: 128 GB ECC DDR5
  • Diski: 2x 960GB NVMe Software RAID1
  • Disk: 6x 3,84TB NVMe Software RAID5
  • Vrata/prevoz: 10 Gb/s - nemerjeno
  • VLAN: 50 Gbps VLAN
  • Anti-DDoS: Anti-DDoS zaščita

Omrežni pomnilnik:

Omrežna shramba je nameščena na namenskem strežniku v istem lokalnem omrežju in je konfigurirana z redundanco diskovnih pogonov. To zagotavlja visoko razpoložljivost in varno shranjevanje vseh projektnih datotek, tekstur in prizorov. Ta nastavitev zagotavlja, da so podatki za upodabljanje dostopni vsem vozliščem v gruči, hkrati pa ščiti pred izgubo podatkov v primeru okvare diska.

Hitro omrežje LAN:

Vsi štirje strežniki v vozliščih in omrežje NAS so povezani prek lokalnega omrežja s hitrostjo 50 Gb/s. Ta hitra povezava je bistvena za učinkovito porazdeljeno upodabljanje, saj omogoča hiter prenos podatkov med vozlišči in zmanjšuje zakasnitve.

Zunanji dostop in varnost:

  • Javni dostop: Ker ima strežnik za shranjevanje datotek najhitrejšo internetno povezavo - 10 Gb/s, opravlja več nalog. Nameščena virtualizacijska platforma Proxmox VE omogoča uvajanje virtualnih strojev za upravljanje shrambe. Poleg tega je zagotovljen virtualni usmerjevalnik pfSense, ki omogoča dostop do oddaljene strežniške infrastrukture iz pisarne podjetja.
  • Predor VPN: Ves promet med pisarno stranke in gručo za upodabljanje je ovit v tunel VPN. To zagotavlja šifriranje podatkov in zaščito pred nepooblaščenim dostopom, kar zagotavlja zaupnost projekta.
  • Nadzorovan dostop: Dostop do gruče je strogo reguliran in omejen le na pooblaščene uporabnike.
  • Spremljanje: Vsi strežniki so dodani v sistem za spremljanje, ki spremlja njihovo zmogljivost, izkoriščenost, temperaturo in druge ključne parametre. Tako lahko skrbniki sistema hitro ugotovijo in odpravijo morebitne težave ter zagotovijo stabilnost gruče.

Visoka razpoložljivost:

Redundanca napajanja in omrežnih povezav na ravni gostitelja ustvarja dodatno raven odpornosti proti napakam. Skrbniki sistema INTROSERV združujejo omrežne vmesnike, da bi povečali hitrost omrežja LAN, redundanca ključnih vozlišč omrežne opreme pa preprečuje posamezne točke odpovedi.

Integracija z aplikacijami za 3D modeliranje in načrtovanje:

Skupek je optimiziran za omrežno upodabljanje, saj učinkovito porazdeli naloge upodabljanja scene med vseh 384 visokozmogljivih procesorskih jeder. Pulzejev Render Flow je bil izbran za upravitelja omrežnega upodabljanja zaradi široke združljivosti z vodilnimi platformami za 3D modeliranje in animacijo, vključno z Autodeskovimi standardnimi rešitvami.

Strateški skok naprej

Podjetje INTROSERV je ponovno dokazalo svoje strokovno znanje in izkušnje pri izgradnji zahtevnih hibridnih infrastruktur, kar je arhitekturnemu podjetju omogočilo, da je povečalo svoje zmogljivosti za obvladovanje obsežnih projektov. Rezultati so bili naslednji:

  • Povečanje zmogljivosti: Z omogočanjem vzporednega upodabljanja na stotinah procesorskih jeder se je čas vizualizacije skrajšal z dni na ure in v nekaterih primerih celo na minute.
  • Konkurenčna prednost: Naročnik se lahko zdaj loti bolj zapletenih, podrobnih in obsežnih projektov, ki so bili zaradi omejenih virov prej nedosegljivi.
  • Racionalizacija delovnega procesa: Oblikovalci dobijo hitrejše povratne informacije o upodobitvah, kar omogoča hitrejše prilagoditve in iteracije ter bistveno izboljša postopek oblikovanja.
  • Zanesljivost in varnost: Z visokohitrostnim omrežjem, redundantno shrambo, varnim predorom VPN in zanesljivim sistemom za spremljanje gruča zagotavlja stabilnost, varnost in izjemen čas delovanja.

Naložba v namensko gručo za upodabljanje ni bila le rešitev za takojšnje izzive - bila je strateška odločitev, ki je podjetju zagotovila rast, konkurenčnost in dolgoročno učinkovitost.
