Konfiguracja sieci VLAN w systemie Windows Server
Ta instrukcja umożliwi skonfigurowanie sieci VLAN przy użyciu NIC Teaming i określenie identyfikatora VLAN ID. Upewnij się, że przełącznik jest również skonfigurowany do obsługi sieci VLAN i jest powiązany z odpowiednimi portami, które pasują do konfiguracji sieci VLAN.
NIC Teaming, znany również jako Link Aggregation lub EtherChannel, umożliwia łączenie wielu kart sieciowych w celu zwiększenia przepustowości i poprawy odporności na awarie.
1. Open Server Manager
Otwórz Menedżera serwera, który zwykle pojawia się na pulpicie serwera. Jeśli go tam nie ma, można go uruchomić, naciskając Win + X i wybierając "Server Manager".
2. Kliknij sekcję Serwer lokalny
Po lewej stronie okna Menedżera serwera wybierz opcję Serwer lokalny.

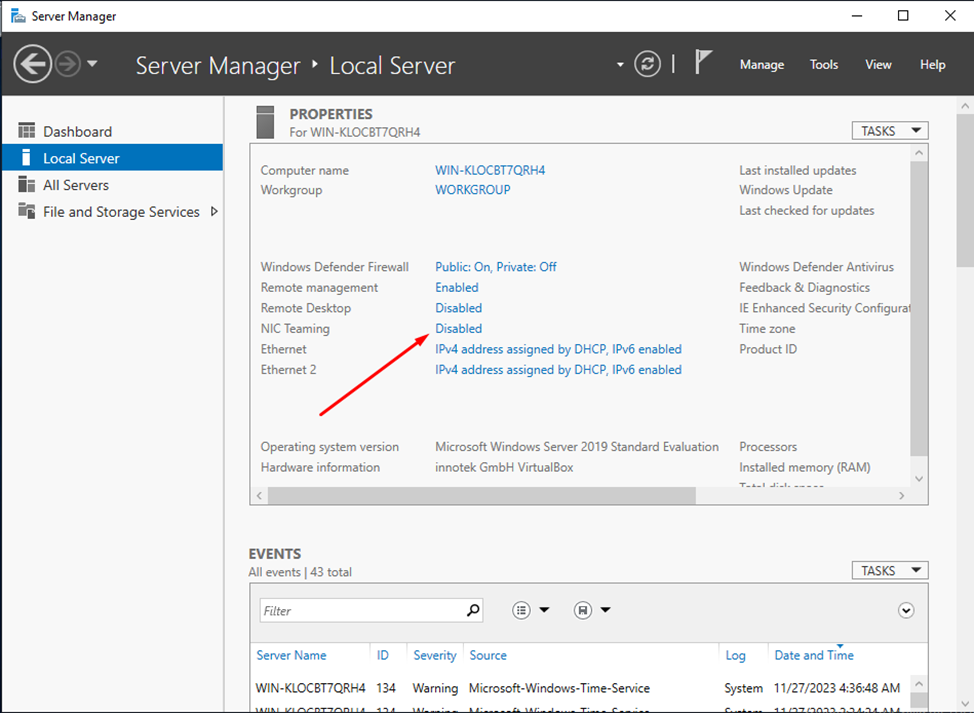

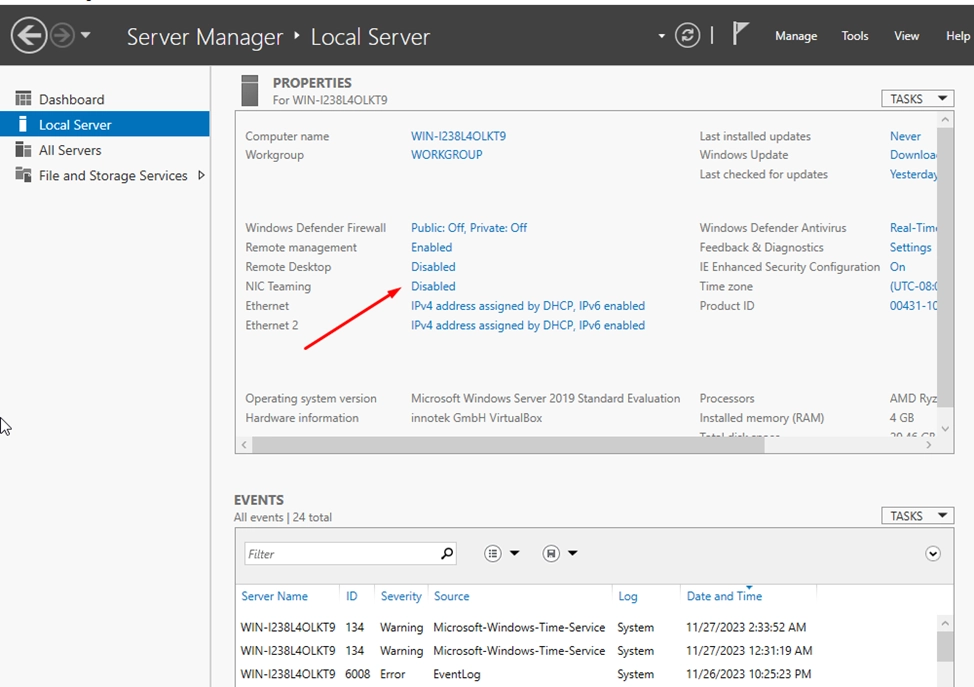

Na karcie Local Server znajdź swoje karty sieciowe w sekcji NIC Teaming (jeśli brakuje tej sekcji, może to wymagać zainstalowania dodatkowych ról, takich jak Hyper-V). Kliknij Disabled obok NIC Teaming, aby otworzyć kreatora konfiguracji.
Podobne czynności należy wykonać na drugim serwerze.

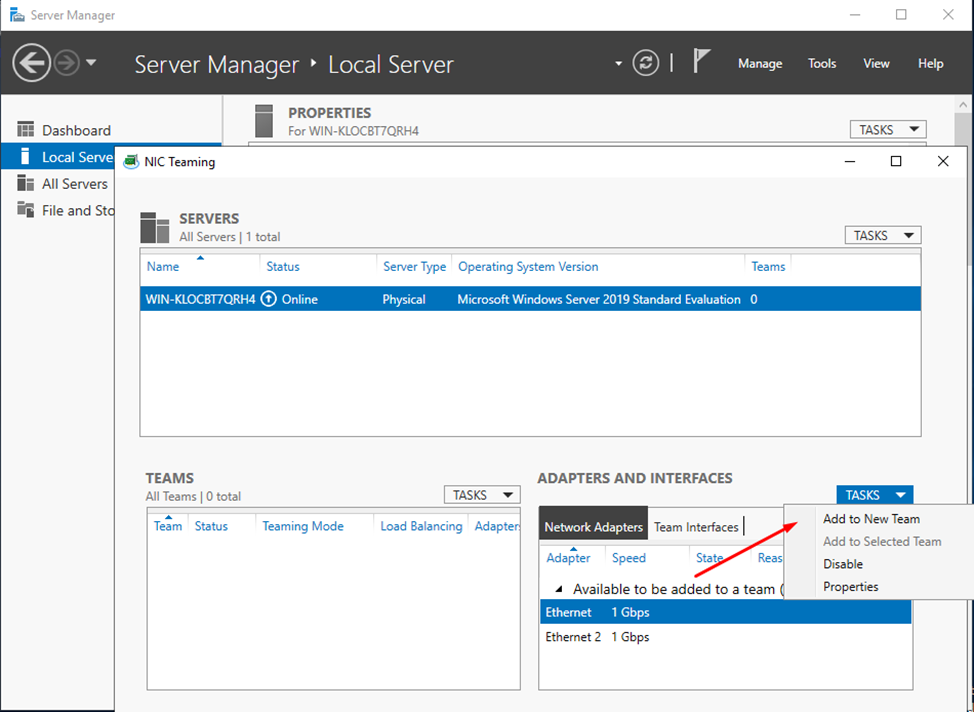

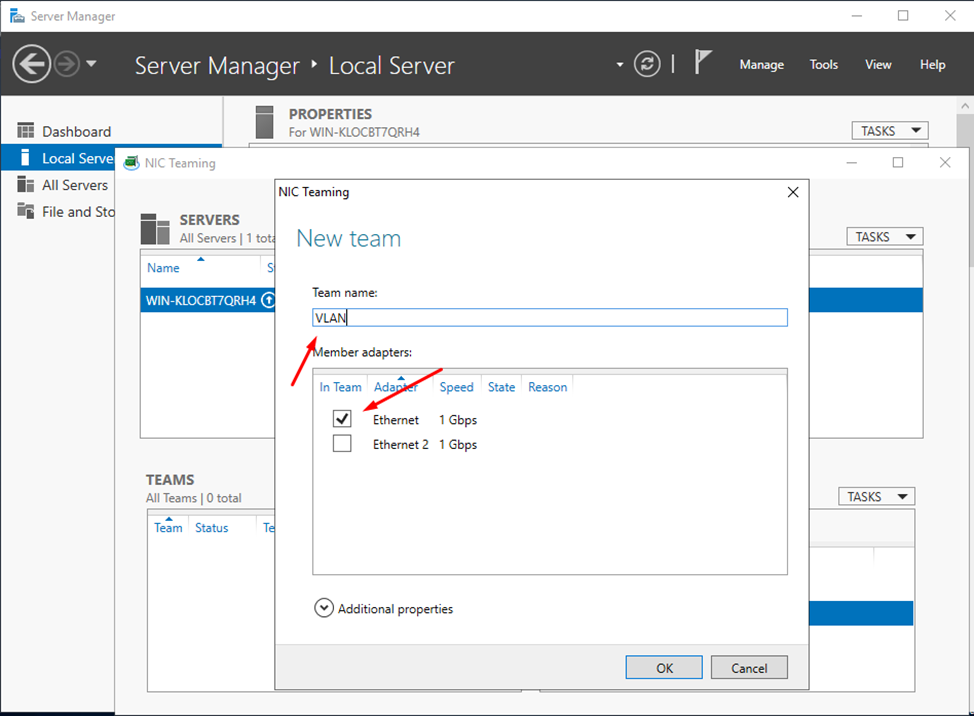

3. W kreatorze konfiguracji wybierz kartę sieciową i kliknij przycisk Dodaj do nowego zespołu.
4. Konfiguracja karty sieciowej
Wprowadź słowo VLAN w kolumnie Team name. Wybierz tryb pracy (Teamimg mode). Możesz wybrać tryb, który najlepiej odpowiada Twoim potrzebom, taki jak LACP (negocjuj z przełącznikiem) lub Static (wybierz konfigurację statyczną bez negocjowania z przełącznikiem).

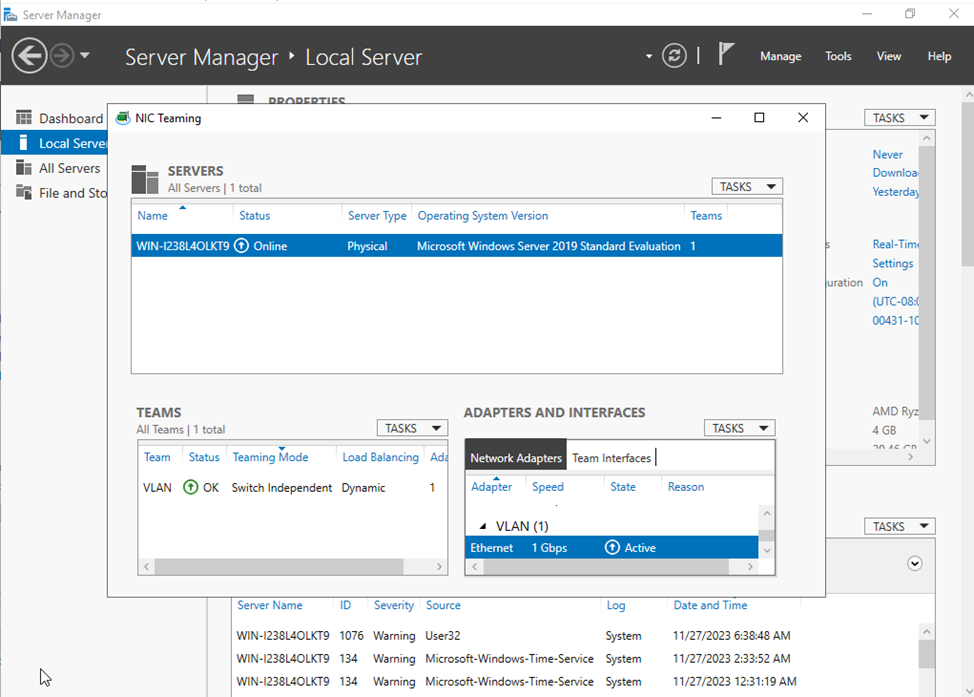

Kliknij OK i zakończ działanie kreatora konfiguracji.

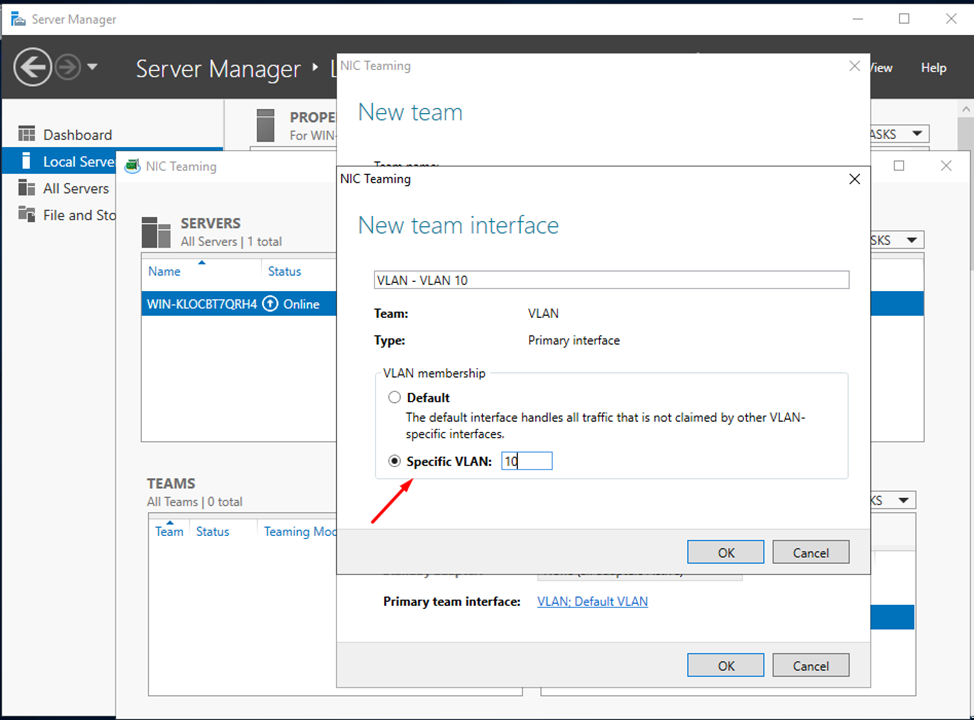

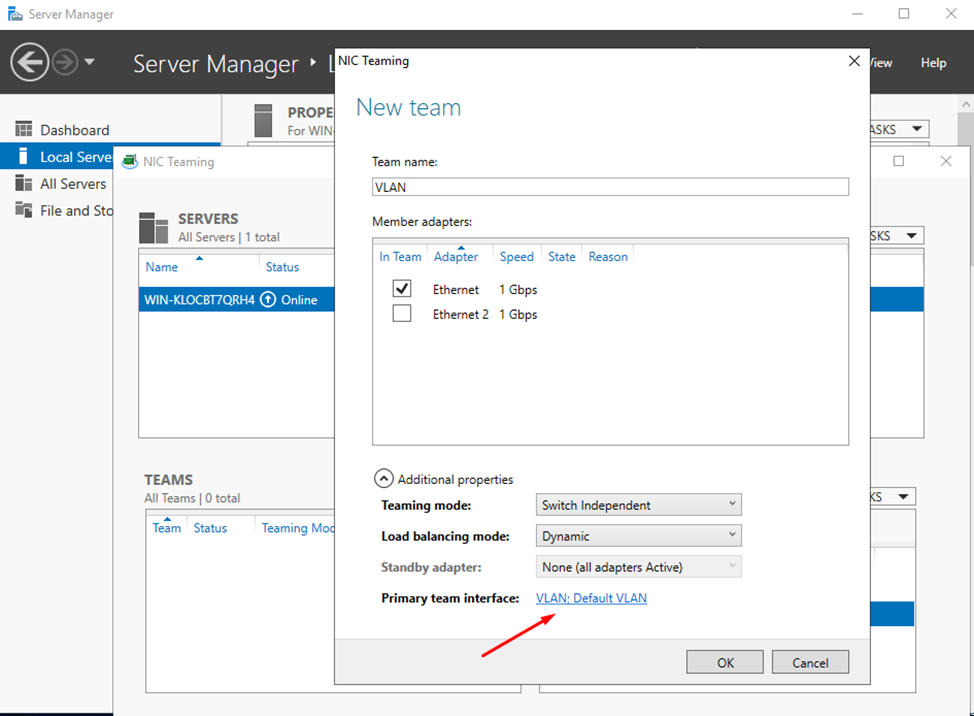

5. Aby skonfigurować Tagged VLAN, przejdź do sekcji Primary team interface
Określ identyfikator VLAN i kliknij OK.

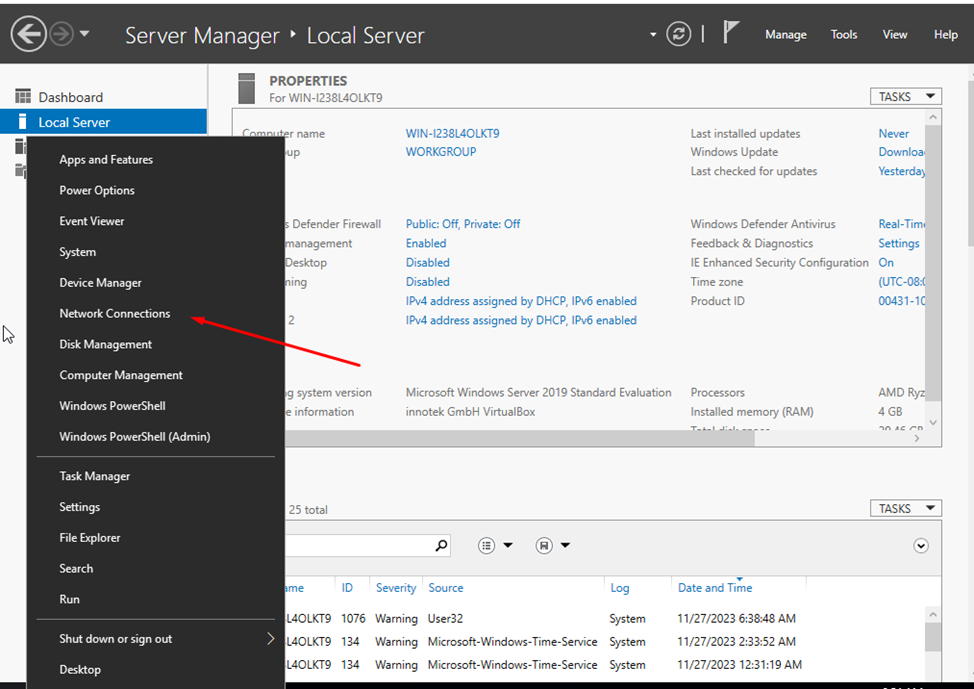

6. Otwórz Połączenia sieciowe na serwerze

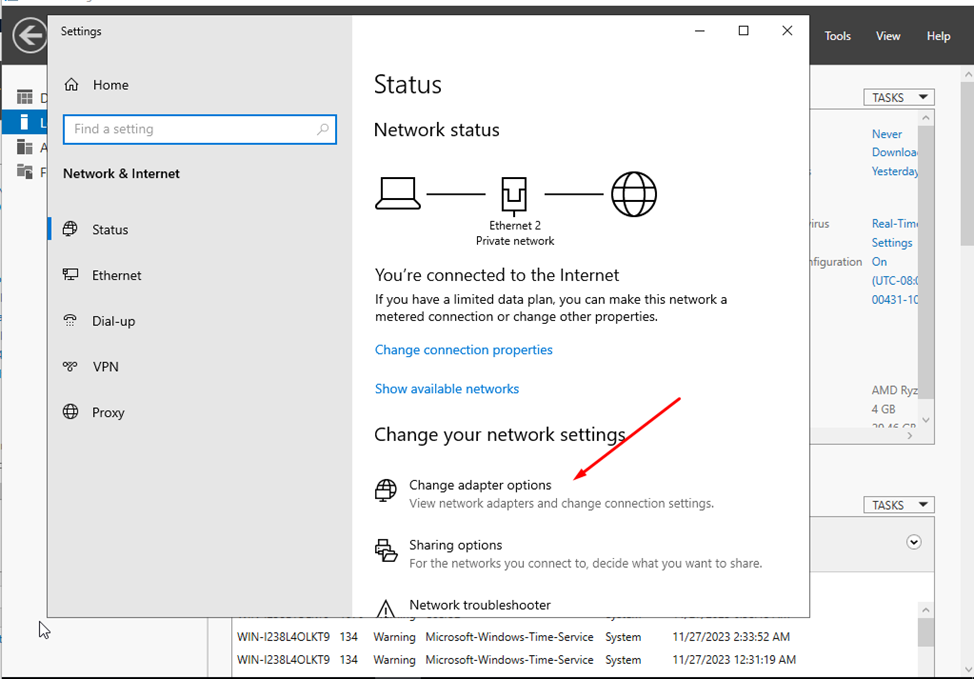

Wybierz Zmień opcje adaptera.
7. Przypisywanie adresu IP

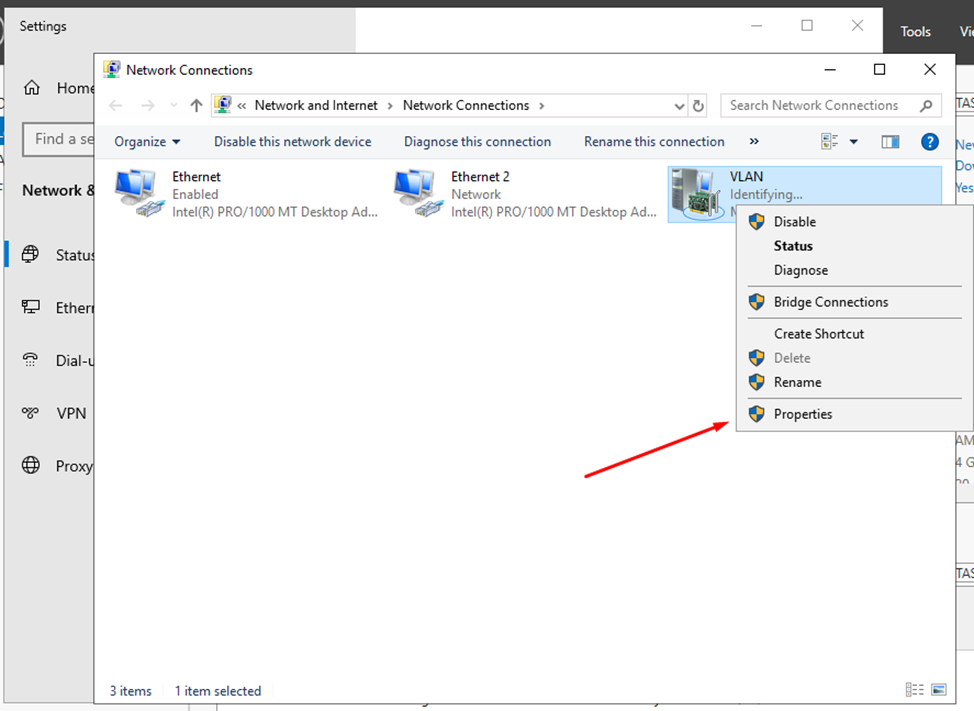

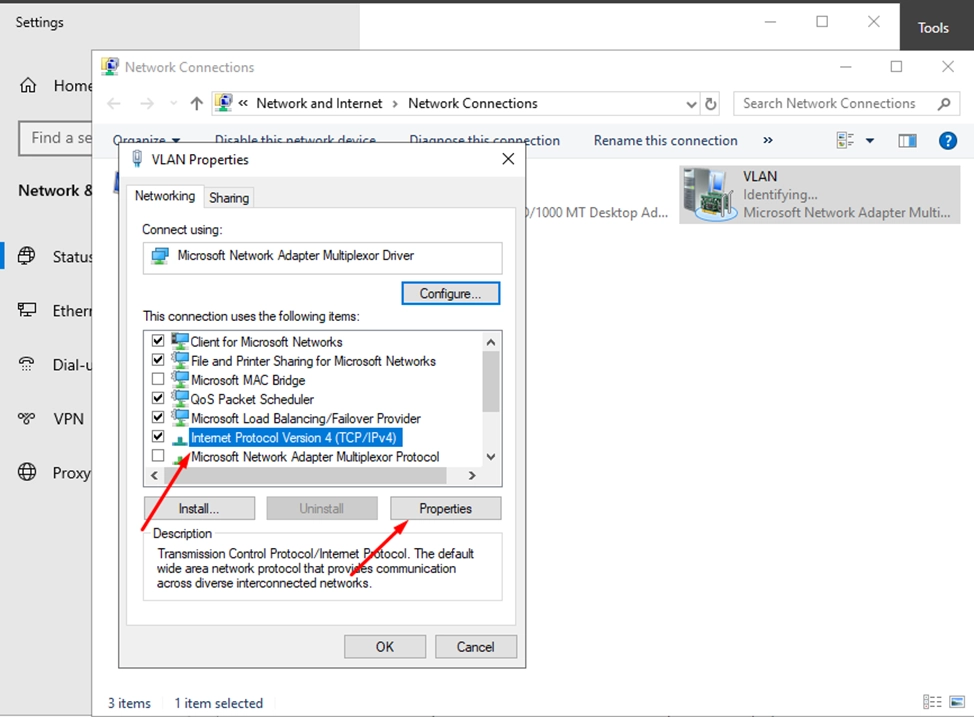

Kliknij prawym przyciskiem myszy kartę sieciową VLAN utworzoną w poprzednich krokach, którą chcesz skonfigurować dla sieci VLAN i wybierz Właściwości.

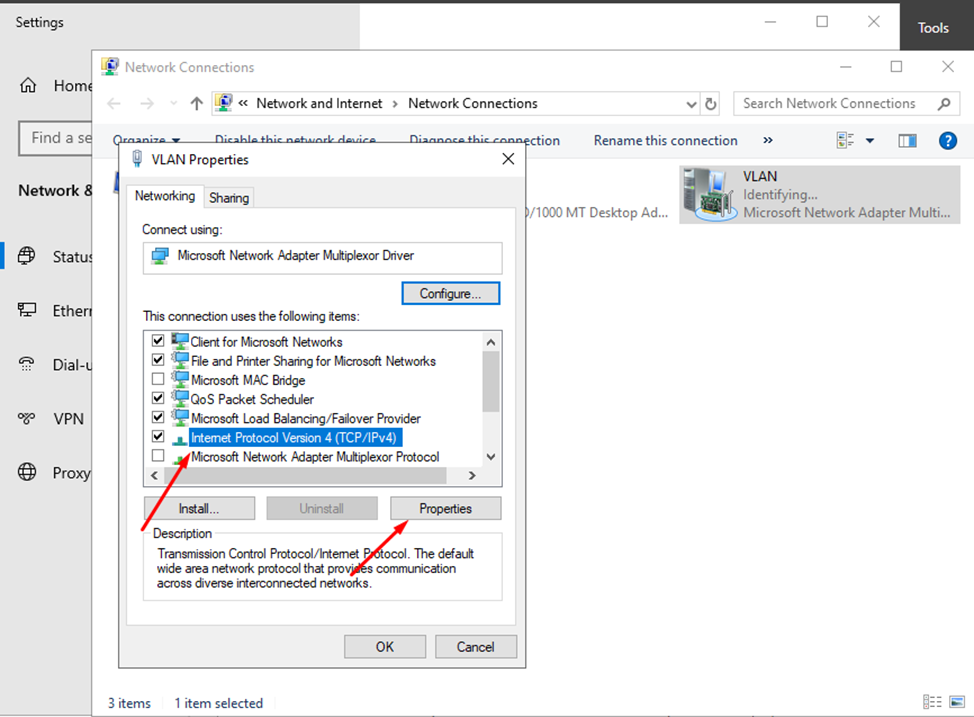

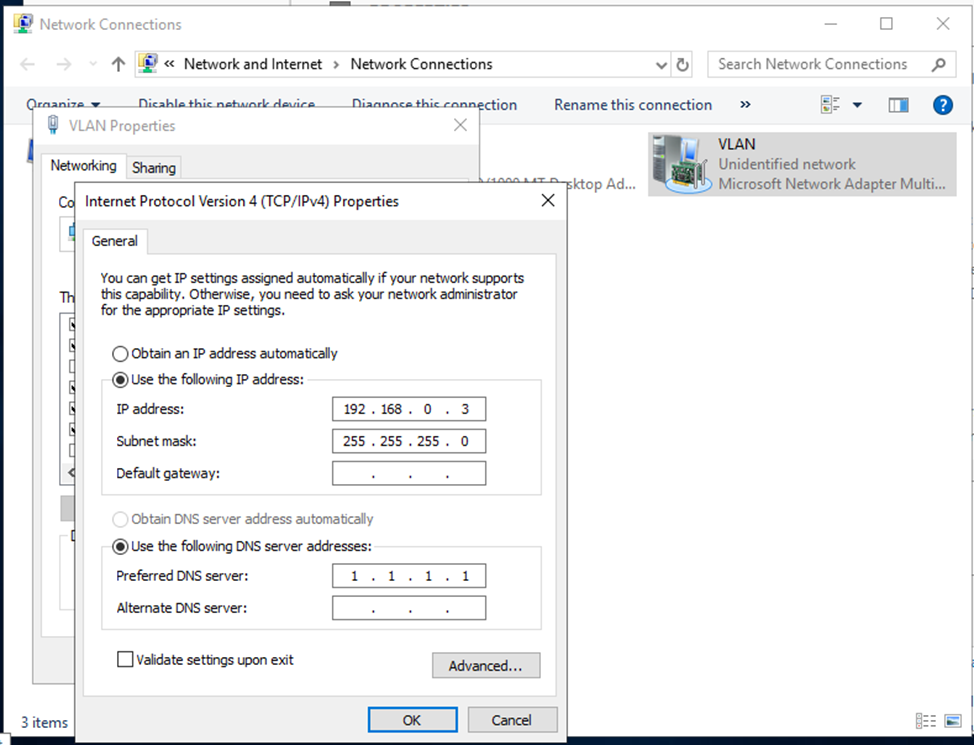

8. Znajdź Protokół internetowy w wersji 4 (TCP/IPv4) i kliknij Właściwości

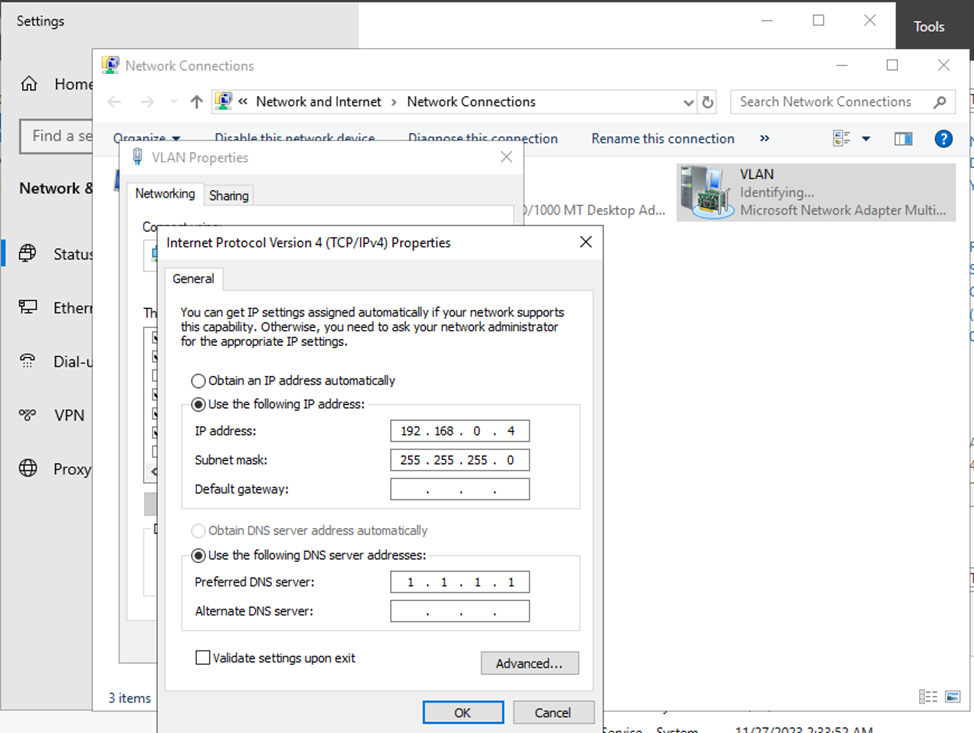

Określ adres IP, maskę podsieci i serwer DNS.
To samo dla drugiego serwera.
Kliknij OK, aby zastosować zmiany.

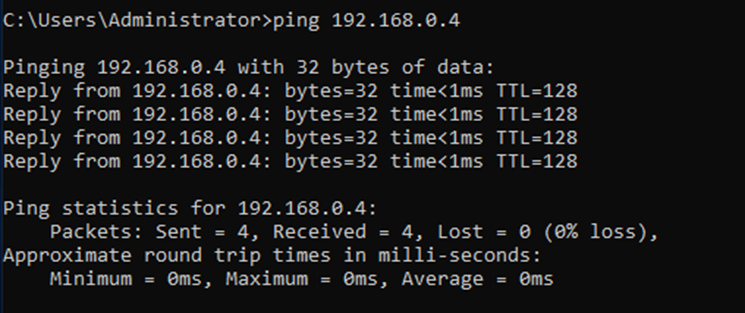

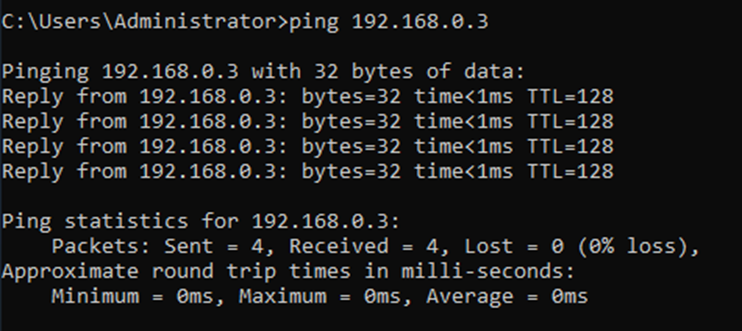

10. Sprawdź ping między serwerami w tej sieci VLAN
Jest to podstawowy proces konfiguracji sieci VLAN w systemie Windows Server. Należy pamiętać, że poszczególne kroki mogą się nieznacznie różnić w zależności od konfiguracji infrastruktury sieciowej.
